コネクター (ソケット)

ADOGH050VAS0002H05

EVM036

{{'OPTIONAL_INFO' | productAvailability | error}}

お客様
申し訳ございません。このデータシートのご要望の言語バージョンはありません。ご質問はメールでお問い合わせください。

よろしくお願い申し上げます。
ifmチーム


Go ifmonline –e-shopでご注文いただきました製品は、 すべて国内使用向け仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は0120-21-1668
(営業時間月~金 9:00~17:00 )

  • モバイルマシンおよび特に過酷な産業環境でのアプリケーション向け
  • 広い動作温度範囲と高い保護等級
  • ロック機構を備えたカップリングリングによる、振動および衝撃耐性
  • 高速の温度変化および塩水噴霧に対する耐性
  • 油 / クーラントに耐性
  • ce
  • cul
ダウンロード
Technische Details
アプリケーション
アプリケーション applications in particularly harsh environments
シリコンフリー
電気的仕様
使用電源電圧範囲 [V] AC/DC < 60
保護クラス II
最大開閉電流容量 (トータル) 、最大負荷電流 (合計) [A] 4, (cULus: 3)
使用環境条件
使用周囲温度 [°C] -40~90
使用周囲温度、使用周囲温度に関する注意
cULus: ...75 °C
使用周囲温度 (ケーブル可動時) [°C] -25~90
使用周囲温度 (ケーブル可動時)
cULus: ...75 °C
保護構造 IP 65, IP 67, IP 68, IP 69K
試験 / 認証
振動耐性
EN 60068-2-6 Fc 20 (x 9.81 m/s²) (10...3000 Hz) / -20 °C / 50 °C
50 sweep cycles per frequency; 1 octave per minute in 3 axes
衝撃耐性
EN 60068-2-27 Ea 100 (x 9.81 m/s²) 11 ms half-sine; 6 shocks each in every direction along the three coordinate axes / -40 °C / 85 °C
連続衝撃耐性
EN 60068-2-29 Eb 40 (x 9.81 m/s²) 6 ms; 4000 shocks each in every direction of the 3 coordinate axes / -20 °C / 50 °C
急激な温度変化に対する試験
EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 cycles
塩水噴霧試験
EN 60068-2-52 Kb 厳しさレベル 5 (4試験サイクル)
機械的仕様
重量、重さ [g] 443
寸法図 [mm] 15.5 x 15.5 x 45
材質 外装: TPU オレンジ色, シーリング(パッキン): FKM
ロックリング材質 ステンレス 1.4404 (SUS316L)
ケーブルベア対応
ケーブルベア対応
曲げ半径 min. 10 x cable diameter
移動速度 最大 3.3 m/s (5 mの水平移動), 最大加速度 5 m/s²
曲げサイクル > 5 Mio.
捻り耐性 ± 180 °/m
備考
梱包数 1 個
電気接続
ケーブル: 2 m, PUR, ハロゲンフリー, 黒, Ø 4.9 mm, 5 x 0.34 mm² (42 x Ø 0.1 mm )
電気接続 - ソケット
接続 コネクター式: 1 x M12, ストレート, ロック、ロック機能、ロックリング: ステンレス 1.4404 (SUS316L), 接点、お問い合わせ、コンタクト: 金メッキ, 締付トルク: 0.6~1.5 Nm

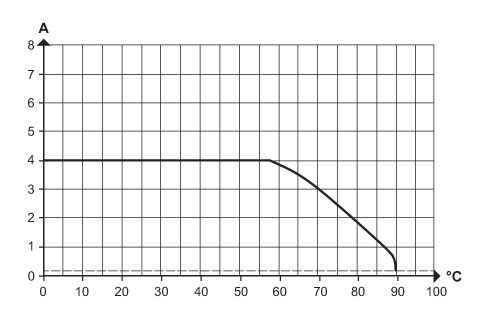

特性図等

Derating Imax * 0.8 DIN EN 60512-5-2
X 使用周囲温度 [°C]
Y 電流 [A]
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — EVM036-00 — 12.02.2015 —
