EVC544

コネクター (ソケット)

ADOGH050MSS0002K05

{{'OPTIONAL_INFO' | productAvailability | error}}

お客様
申し訳ございません。このデータシートのご要望の言語バージョンはありません。ご質問はメールでお問い合わせください。

よろしくお願い申し上げます。
ifmチーム


Go ifmonline –e-shopでご注文いただきました製品は、 すべて国内使用向け仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は0120-21-1668
(営業時間月~金 9:00~17:00 )

  • 油 / クーラントに耐性
  • ツールなしで取付けた場合でも永続的で信頼性の高いシーリング
  • 機械式エンドストップでO-リングを破損から保護
  • ロック機構を備えたカップリングリングによる、振動および衝撃耐性
  • ノイズフィールド干渉に対して常に高いEMC干渉保護
  • cul
ダウンロード
Technische Details
アプリケーション
特性 シリコンフリー, ハロゲンフリー, 金メッキ処理, シールドケーブル, ケーブルベア対応
シリコンフリー
電気的仕様
使用電源電圧範囲 [V] AC < 30 / DC < 36
保護クラス III
最大開閉電流容量 (トータル) 、最大負荷電流 (合計) [A] 4, (cULus: 3)
使用環境条件
使用周囲温度 [°C] -25~90
使用周囲温度、使用周囲温度に関する注意
cULus: ...75 °C
使用周囲温度 (ケーブル可動時) [°C] -25~90
使用周囲温度 (ケーブル可動時)
cULus: ...75 °C
保護構造 IP 65, IP 67
機械的仕様
重量、重さ [g] 99.7
寸法図 [mm] 15.5 x 15.5 x 45
材質 外装: TPU オレンジ色, シーリング(パッキン): FKM
ロックリング材質 真鍮, ニッケルメッキ
ケーブルベア対応
ケーブルベア対応
曲げ半径 min. 10 x cable diameter
移動速度 最大 3.3 m/s (5 mの水平移動), 最大加速度 5 m/s²
曲げサイクル ≥ 2 Mio.
捻り耐性 ± 180 °/m
備考
梱包数 1 個
電気接続
ケーブル: 2 m, PUR, ハロゲンフリー, 黒, Ø 4.9 mm, シールド, 5 x 0.25 mm² (32 x Ø 0.1 mm )
電気接続 - ソケット
接続 コネクター式: 1 x M12, ストレート, ロック、ロック機能、ロックリング: 真鍮, ニッケルメッキ, 接点、お問い合わせ、コンタクト: 金メッキ, 締付トルク: 0.6~1.5 Nm, シールドをコネクターに接続: 遮蔽部接続
特性図等

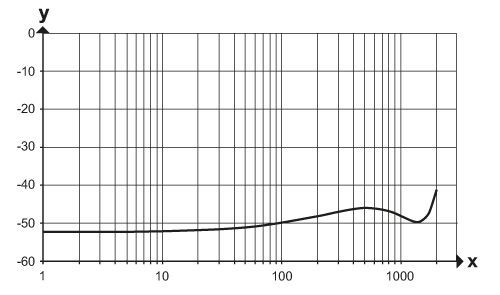

シールド特性
x Frequency (MHz)
y Shielding characteristics (dB)
according to DIN EN 60512-23-3
