20セグメントシグナルタワー
DV2920
LED-Tower-20-a/IO-Link
20セグメントシグナルタワー
DV2920
LED-Tower-20-a/IO-Link
- 優れた視認性
- RGB式LEDで長寿命、仕様別の在庫保有を低減
- IO-Linkによる各種モード設定
- 短時間で簡単に設置
- アナログ値で見やすく表示
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
{{ifmVariantName}}
アプリケーション
| アプリケーション | ステータス表示/警告シグナル |
|---|
電気的仕様
| 使用電源電圧範囲 [V] | DC 18～30, (SELV/PELV規格) |
|---|---|
| 定格電圧 (DC) [V] | 24 |
| 消費電流 [mA] | < 200 |
| 突入電流 [mA] | 500, (2 ms, 400 mA: 50 ms) |
入力
| 入力電流 High [mA] | 6 |
|---|
インターフェース
| 通信インターフェース | IO-Link | ||||
|---|---|---|---|---|---|
| 伝送タイプ | COM2 (38,4 kBaud) | ||||
| IO-Link リビジョン | 1.1 | ||||
| SDCI適合規格 | IEC 61131-9 | ||||
| SIOモード | 有 | ||||
| 必要とするマスタポートのタイプ | A | ||||
| 最小プロセスサイクル時間 [ms] | 3.2 | ||||
| サポートされるDeviceID |
|
使用環境条件
| 使用周囲温度 [°C] | -25～50 |
|---|---|
| 保存温度 [°C] | -40～75 |
| 最大相対湿度 [%] | 90 |
| 大気圧 [kPa] | < 106 |
| 基準海面からの高度 [m] | 2000 |
| 保護構造 | IP 65 |
機械的仕様
| 重量 [g] | 412.8 |
|---|---|

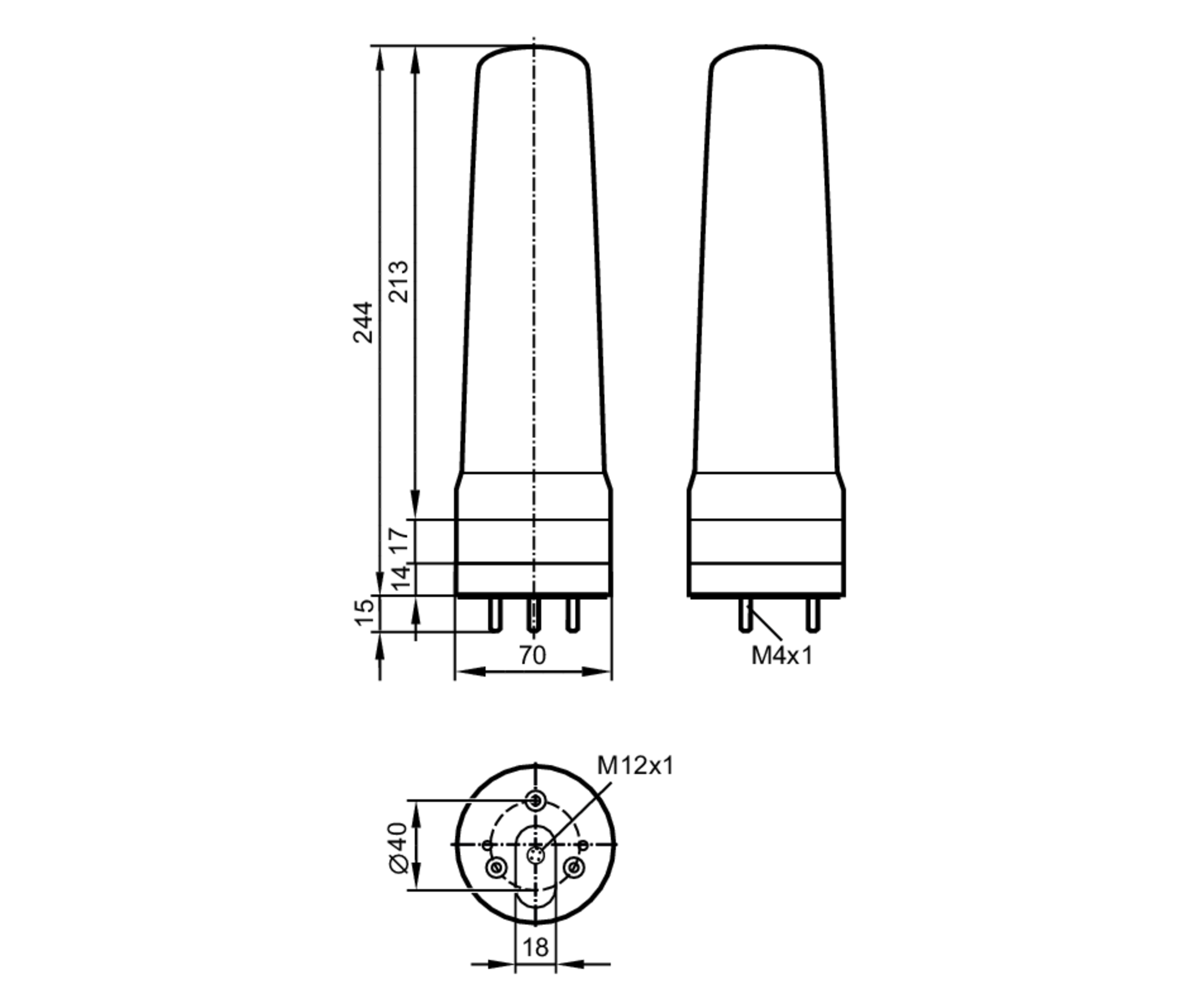

| 外形寸法 [mm] | Ø 70 / L = 244 |
| 材質 | 外装: ABS樹脂, レンズ: PC |
ディスプレイ / パーツ
| 表示 |
|
|---|
アクセサリ
| アクセサリ (別売り) |
|
|---|
備考
| 備考 |
|
|
|---|---|---|
| 梱包数 | 1 個 |
電気接続 - プラグ
| コネクタ式: M12, コーディング: A |
特性図等
|

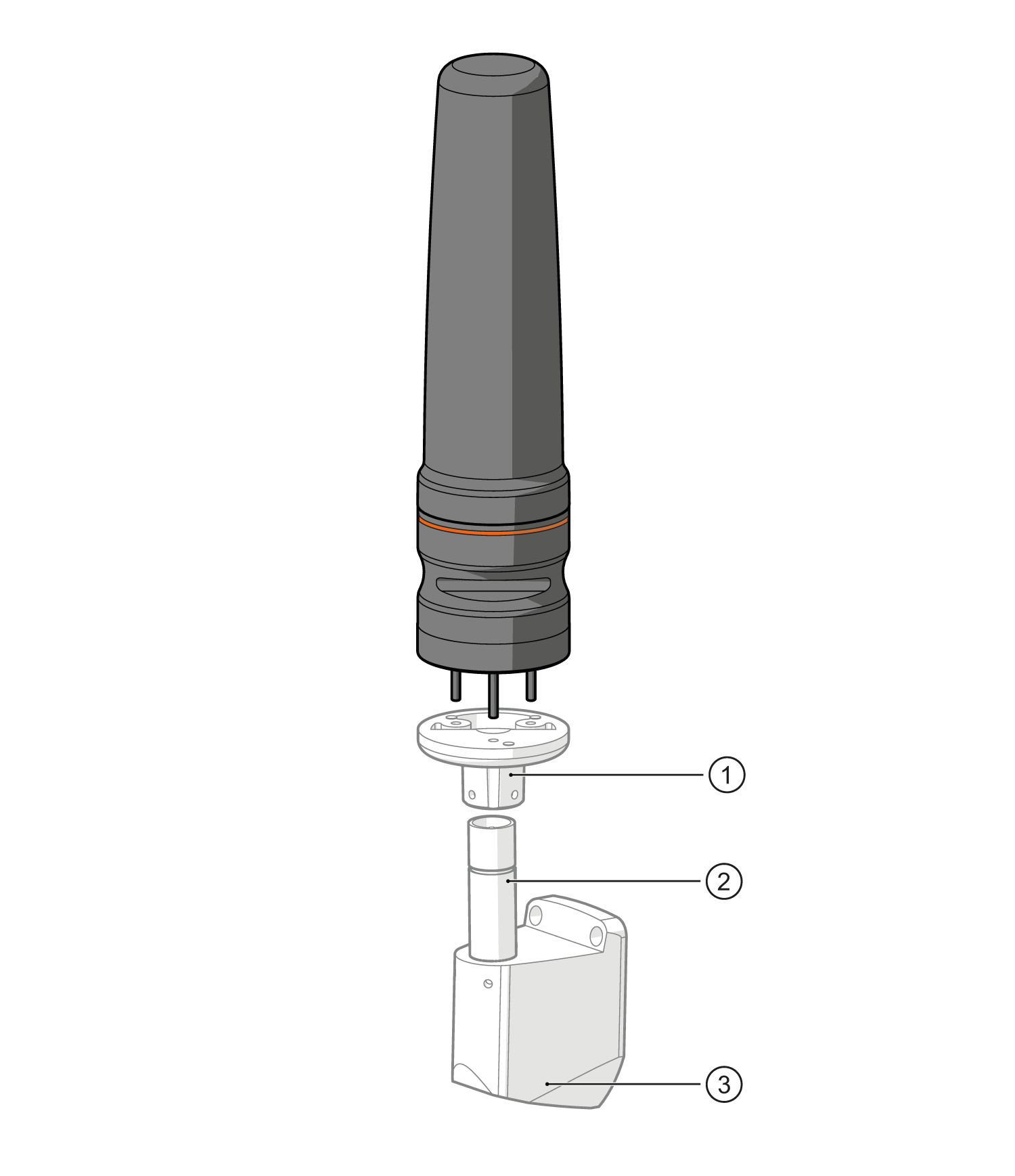

壁面に取付け
|
|
|---|
|
スタンド取付け
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — DV2920-00 — 12.09.2022 —
DV2920 –
LED-Tower-20-a/IO-Link
電気接続 - プラグ
- 1
- UB+
- 2
- 未使用
- 3
- UB-
- 4
- IO-Link (C/Q)
コネクタ式: M12, コーディング: A
