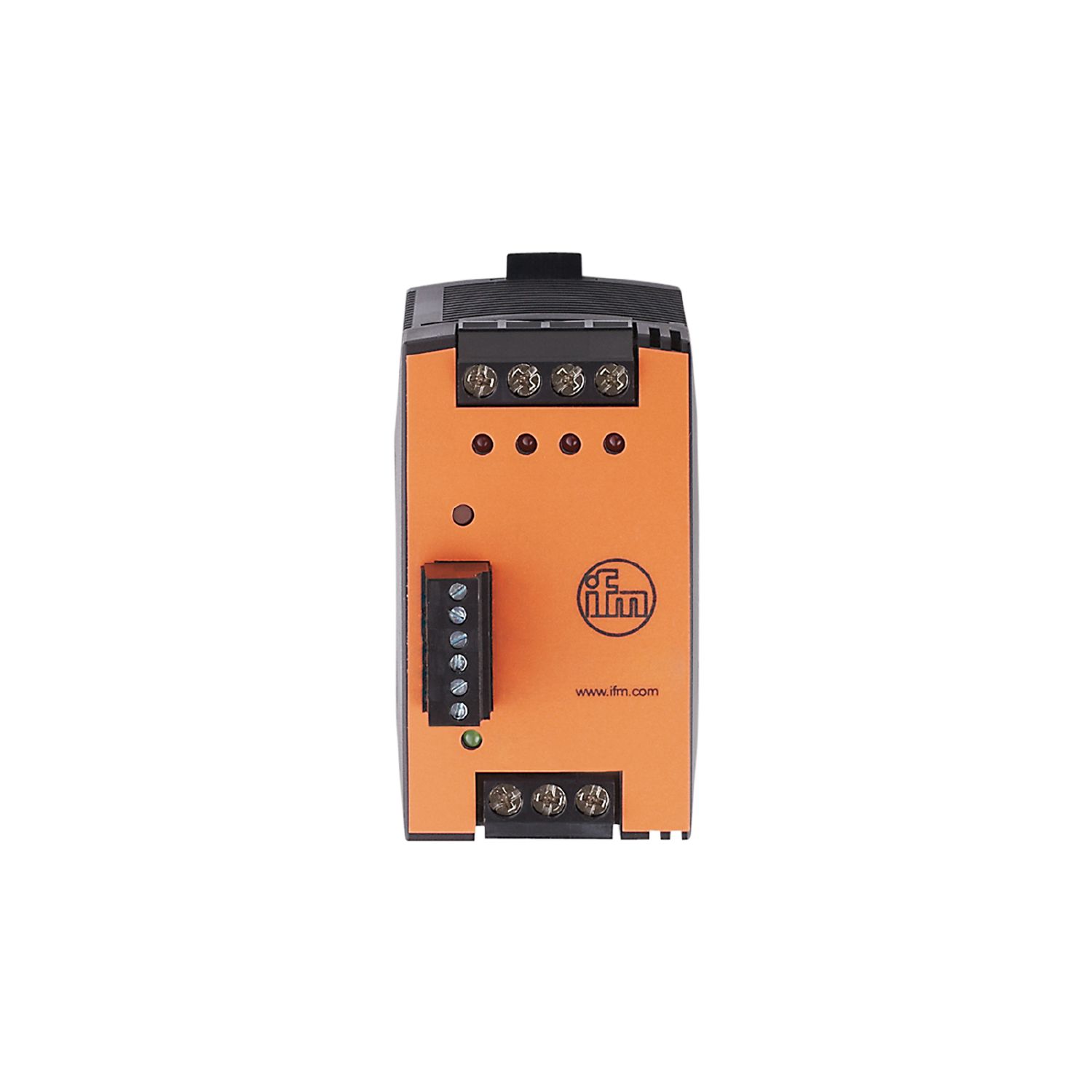

遮断器 UPS用モジュール
DN0302
PSU-FUSE MODULE/24VDC/4x4A
遮断器 UPS用モジュール
DN0302
PSU-FUSE MODULE/24VDC/4x4A
- コントローラー、センサ、アクチュエータ、産業用エレクトロニクス用供給電源
- 高効率で低い電力損失
- 高い出力保持時間
- 高いパワーリザーブ
- 制御キャビネットの加熱は限定的
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
廃止品 - 参考資料
電気的仕様
| 定格電圧 (DC) [V] | 24 | |
|---|---|---|
| 入力電源電圧範囲 (DC) [V] | 18～30 | |
| 保護クラス | III | |
| 逆接続保護 | － | |
| 最低出力電圧時の出力電流(最大) [A] | 4 | |
| 最大出力電流数 [A] |
|
|
| 入力電流 (定格 DC 24V) [A] | 16 | |
| 出力のスイッチングONに必要な入力電圧 [V] | 21.4 | |
| 閉回路電流 [mA] | 43 | |
| 損失電力 (定格 DC 24V) [W] | 1.8 | |
| 開回路操作時の電力損失 [W] | 1 | |
| 逆流防止 [V] | 30 |
出力
| 入力電圧保護レベルの起動 [V] | 21.4 |
|---|---|
| 総出力電流 [A] | 16 |
| 出力電流制限 [A] | 19.9 |
| 入出力間の内部電圧降下 [mV] | 101 |
| 出力毎の負荷容量 [mF] | 57 |
| 負荷容量 (トータル) [mF] | 57 |
応答時間
| 出力のスイッチングONディレイ [ms] | 270 |
|---|---|
| スイッチングOFF時間 (2x 定格電流) [s] | 1 |
| 短絡時のスイッチオフ時間 [ms] | 5 |
使用環境条件
| 使用周囲温度 [°C] | -25～70 |
|---|---|
| 保存温度 [°C] | -40～85 |
| 最大相対湿度 [%] | 95, (結露なきこと) |
| 保護構造 | IP 20 |
| 汚染度 | 2 |
試験 / 認証
| EMC |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 振動耐性 |
|
||||||||||
| 衝撃耐性 |
|
機械的仕様
| 重量 [g] | 203 |
|---|---|
| 外形寸法 [mm] | 75 x 45 x 91 |
| 材質 | PC |
ディスプレイ / パーツ
| 表示 |
|
|---|
アクセサリ
| 付属品 |
|
|---|
備考
| 梱包数 | 1 個 |
|---|
電気接続
| 接続 | , 信号ライン: 0.25～1.5 mm² |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — DN0302-00 — 25.07.2017 —
DN0302 –
PSU-FUSE MODULE/24VDC/4x4A
- 1
- LED エラー
- 2
- 押しボタン オン / オフ / リセット
- 3
- 信号用端子台
- 4
- ステータス LED
電気接続
, 信号ライン: 0.25～1.5 mm²
