| アプリケーション |
| アプリケーション |
ハイジェニックシステム, フィールドアプリケーション用I/Oモジュール |
| デイジーチェーン接続 |
電源, フィールドバスインターフェース |
| 電気的仕様 |
| 使用電源電圧範囲 [V] |
DC 20～28, (US, SELV/PELV規格) |
| 消費電流 [mA] |
300～3900, (US) |
| 保護クラス |
III |
| 追加電源 [V] |
DC 20～30, (UA) |
| アクチュエータ電源 UA |
| 最大負荷電流 (合計) [A] |
8 |
| 定格電流(各ポート) [A] |
2, (調整可能: 0～2, 工場出荷時設定: 2) |
| センサ電源 US |
| 最大負荷電流 (合計) [A] |
3.6 |
| 定格電流(各ポート) [A] |
2, (調整可能: 0～2, 工場出荷時設定: 0.45) |
| 入力 / 出力 |
| 入力 / 出力 トータル |
16, (設定可能) |
| 入力数 / 出力数 |
デジタル入力: 12, デジタル出力: 12 |
| 入力 |
| デジタル入力 |
12, (IO-Link Port Class A: 4 x 2, IO-Link Port Class B: 4 x 1) |
| スイッチングレベル High [V] |
11～30 |
| スイッチングレベル Low [V] |
0～5 |
| 短絡保護 |
有 |
| 出力 |
| デジタル出力 |
12, (IO-Link Port Class A: 4 x 1, IO-Link Port Class B: 4 x 2) |
| 短絡保護 |
有 |
| アクチュエータ電源 UA |
| 出力開閉電流 [mA] |
2000 |
| センサ電源 US |
| 出力開閉電流 [mA] |
2000 |
| インターフェース |
| 通信インターフェース |
Ethernet, IO-Link |
| Ethernet - PROFINET |
| 通信規格 |
100Base-TX |
| 伝送レート |
100 MBit/s |
| プロトコル |
PROFINET |
| 工場出荷時設定 |
| IPアドレス: 0.0.0.0 |
| サブネットマスク: 0.0.0.0 |
| ゲートウエイのIPアドレス: 0.0.0.0 |
| MACアドレス: 製品ラベル参照 |
|
| 備考 |
| IO-Link Integration Edition 2 |
| CC-C (Conformance Class C) (IRT-Switch) |
| S2 冗長性 |
| Netload Class III |
| CiR (Configuration in Run) |
| SNMP (Simple Network Management Protocol) |
| MRP (Media Redundancy Protocol) |
| 対応ネットワークトポロジ: ライン |
| リング |
|
| IO-Link Master |
| 伝送タイプ |
COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link リビジョン |
1.1 |
| Class A ポート数 |
4 |
| Class B ポート数 |
4 |
| 使用環境条件 |
| 使用周囲温度 [°C] |
-25～60 |
| 保存温度 [°C] |
-25～85 |
| 最大相対湿度 [%] |
90 |
| 保護構造 |
IP 65, IP 66, IP 67, IP 69K, (ステンレス封止キャップ装着時: IP 69K) |
| 保護等級 (NEMA250規格) |
6P |
| 汚染度 |
2 |
| 化学媒体 |
| ISO 16750-5 |
HLP, CC, DB, DC, DD, CA |
| NEMA 250 5.13.1 |
AA |
|
| 試験 / 認証 |
| EMC |
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| 衝撃耐性 |
|
| 振動耐性 |
| DIN EN 60068-2-64 2009-04 |
|
| DIN EN 60068-2-6 2008-10 |
|
|
| MTTF [年] |
43 |

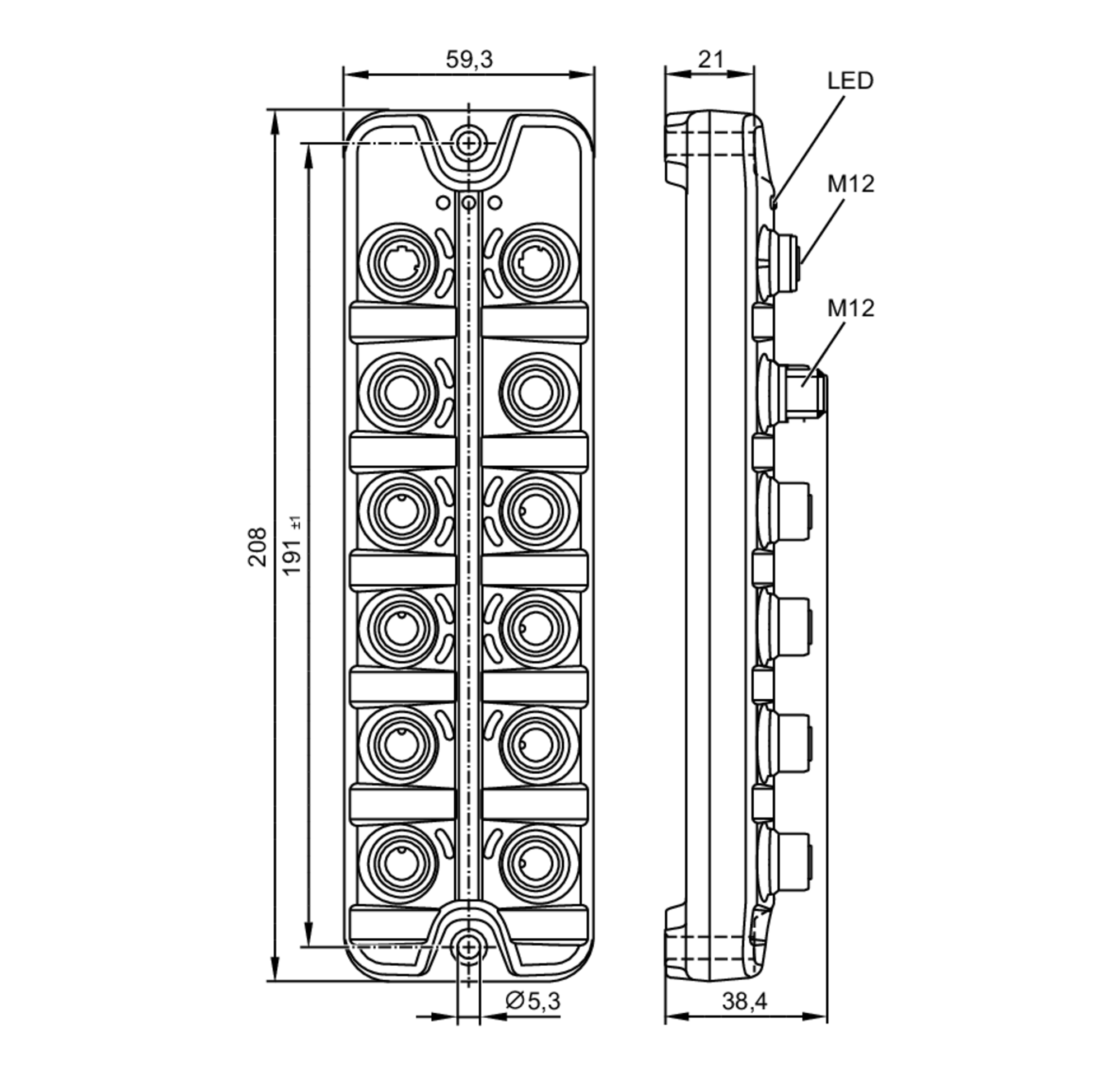

| 機械的仕様 |
| 重量 [g] |
434.8 |
| 材質 |
外装: PA 灰, ソケット: ステンレス 1.4404 (SUS316L) |
| シーリング材 |
EPDM |
| アクセサリ |
| 付属品 |
| 封止キャップ: 1 x M12, ステンレス, E12542 |
|
| 備考 |
| 備考 |
|
| 梱包数 |
1 個 |
| 電気接続 - Ethernet |
| IN / OUT XF1, XF2 |
コネクタ式: M12, コーディング: D, シーリング(パッキン): EPDM |
| 電気接続 - プロセス接続 |
| IO-Link Port Class B X1...X4 |
コネクタ式: M12, コーディング: A, シーリング(パッキン): EPDM |
| 電気接続 - 電源 IN |
| XD1 |
コネクタ式: M12, コーディング: L |
| 電気接続 - 電源 OUT |
| XD2 |
コネクタ式: M12, コーディング: L, シーリング(パッキン): EPDM |
