- 製品
- 産業用ネットワークシステム
- AS-i I/Oモジュール
- 制御盤設置タイプ

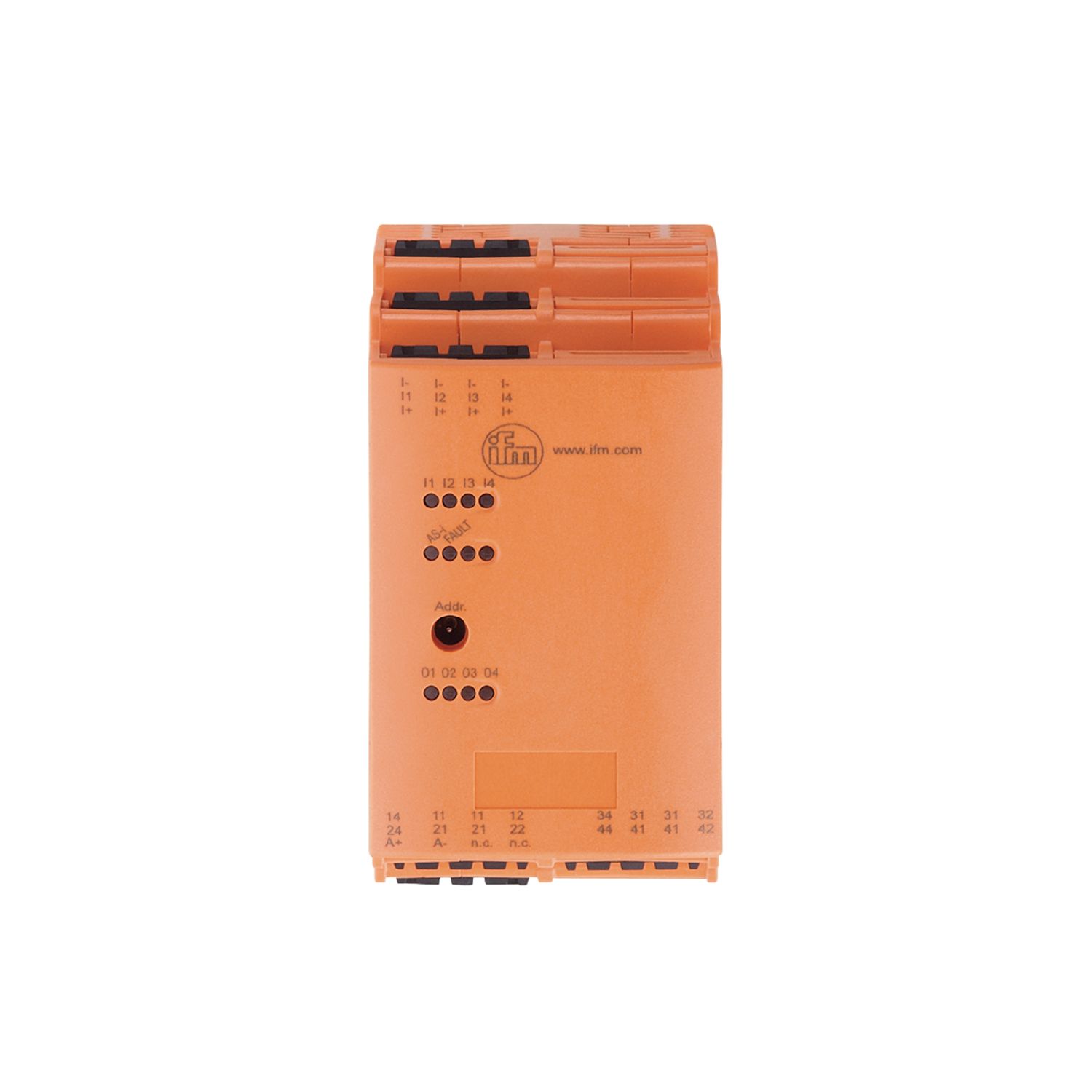

- AC2258
アプリケーション
アプリケーション | 制御盤設置タイプ |
---|
電気的仕様
使用電源電圧範囲 [V] | DC 26.5~31.6 |
---|---|
消費電流 (AS-i 電源) [mA] | 300 |
ウオッチドッグ(内部電圧監視)機能 | 有 |
入力 / 出力
入力数 / 出力数 | デジタル入力: 4, リレー出力: 4 |
---|
入力
デジタル入力 | 4 |
---|---|
入力回路、デジタル入力回路 | PNP, (IEC 61131-2 タイプ 2) |
センサ電源 | AS-i |
電源 [V] | 18~30, (DC) |
最大供給電流 (合計) [mA] | 200 |
入力電流 High [mA] | 6~10 |
入力電流 Low [mA] | 0~2 |
スイッチングレベル High [V] | > 11 |
短絡保護 | 有 |
出力
電圧範囲 (DC) [V] | 24, (すべての出力に同じ電圧を供給すること。: 2 x DC 24 V) |
---|---|
電圧範囲 (AC) [V] | 10~240, (すべての出力に同じ電圧を供給すること。: 2 x AC240V、同相導通) |
出力開閉電流 [mA] | 6000, (抵抗負荷) |
最大負荷電流出力合計 [mA] [A] | 6, (AC 240 V, DC 24 V, 抵抗負荷) |
リレー出力 | 4 |
短絡保護 | - |
AS-i 回路との絶縁 | 有 |
使用環境条件
使用周囲温度 [°C] | -25~60 |
---|---|
最大相対湿度 [%] | 90, (結露なきこと) |
基準海面からの高度 [m] | 2000 |
保護構造 | IP 20 |
汚染度 | 2 |
試験 / 認証
EMC |
|
||||||
---|---|---|---|---|---|---|---|
MTTF [年] | 279 |
AS-i仕様
AS-i バージョン | 2.11, 3.0 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AS-i アドレス設定器 | アドレスソケット | |||||||||||||||
拡張アドレス設定モード | - | |||||||||||||||
AS-iマスタプロファイル | M2, M3, M4 | |||||||||||||||
AS-i プロファイル | S-7.0.E | |||||||||||||||
I/O コンフィグレーション [hex] | 7 | |||||||||||||||
ID コード [hex] | 0.E | |||||||||||||||
データビット |
|
機械的仕様
重量 [g] | 275.7 |
---|---|
取り付け方法 | DINレール取付け |
材質 | PA |
ディスプレイ / パーツ
表示 |
|
---|
アクセサリ
アクセサリ (別売り) |
|
---|
備考
梱包数 | 1 個 |
---|
電気接続
接続 | ピンヘッダ: |
---|
