Apa yang dimaksud dengan reflektansi?

Reflektansi menunjukkan persentase fluks cahaya yang dipantulkan oleh permukaan. Makin terang suatu permukaan, makin tinggi reflektansinya: Dinding putih memantulkan hingga 85 persen cahaya, sedangkan panel kayu cerah hanya memantulkan hingga 35 persen.

Apa kelebihan pengukuran time-of-flight dibandingkan dengan teknologi sensor triangulasi konvensional?

Sensor OGD mengukur jarak dengan teknologi PMD, metode time-of-flight yang mendeteksi objek lebih andal daripada, misalnya, sensor CMOS. Sensor ini dapat menunjukkan kelebihannya ketika mendeteksi permukaan yang mengkilap atau permukaan hitam dengan reflektansi yang rendah. Sementara OGD masih bisa mendeteksi objek, sensor CMOS tidak dapat lagi memberikan hasil. Bahkan objek multi-warna, seperti resin kayu atau potongan daging, dapat dideteksi dengan andal berkat teknologi PMD. Supresi latar belakang dan sinar laser membuat sensor OGD sangat andal meskipun terkena interferensi eksternal seperti gerakan dan pantulan. Sensor dapat mendeteksi objek bahkan pada sudut penyetelan yang ekstrem, sementara sensor triangulasi harus disetel dengan sudut 90° terhadap objek.

Apa saja kelebihan sensor OGD dibandingkan dengan sensor standar?

Dengan sensor OGD, tidak perlu lagi upaya pemasangan dan perkabelan pada transmitter dan receiver (atau reflektor) yang berulang, sehingga total biaya solusi Anda dapat berkurang signifikan. Fungsi jendela, jangkauan pendeteksian objek yang ditentukan oleh pengguna, memungkinkan untuk memproses objek dengan ukuran berbeda menggunakan satu perangkat. Bahkan jika ada perubahan lini produksi, sensor tidak perlu dikonfigurasi ulang.

M18-Cube: Casing ifm yang hemat ruang
Sensor jarak PMD seri OGD

Sensor jarak OGD generasi baru

Lebih cepat, lebih jauh, lebih baik

Berkat teknologi PMD yang inovatif (PMD: Photonic Mixer Device), sensor jarak fotoelektrik OGD mendeteksi objek dengan presisi ekstrem hingga jarak 2 m.

Dengan sistem time-of-flight dalam chip yang andal ini, Anda dapat mendeteksi keberadaan objek atau pemasangan yang tepat dengan akurasi maksimal. Aplikasi yang umum meliputi pendeteksian dengan pergantian cepat dan dengan kecepatan tinggi, misalnya di bidang pengangkutan dan penanganan bahan. Resistensi pantulan dan supresi latar belakang yang sangat baik dari teknologi PMD, serta dengan excess gain yang tinggi, memungkinkan pengoperasian yang andal.

Teknologi PMD pada sensor OGD jauh lebih unggul daripada sensor laser pantulan difus atau sensor cahaya merah. Karena jangkauannya tanpa tergantung dari sudut dan warna, bahkan objek yang sulit sekalipun seperti permukaan logam mengkilap dapat dideteksi.

Reflektansi diberikan sebagai output selain nilai jarak. Reflektansi ini tidak hanya memungkinkan untuk mengidentifikasi objek, tetapi juga untuk menyimpulkan sifat bahan. Berkat nilai jarak dan reflektansi yang diberikan sebagai output secara bersamaan, bahan dapat dibedakan dan keandalan proses juga dapat ditingkatkan.

Dengan ulir M18, sensor laser yang ringkas ini sangat mudah dipasang. Pengaturan dilakukan langsung pada perangkat atau sebagai alternatif melalui IO-Link, dengan menggunakan operasi 3 tombol yang praktis. Visualisasi dihasilkan dengan display 2 warna 8 segmen yang terintegrasi pada sensor.

Sensor jarak fotoelektrik OGD secara mendetail

Kasus penggunaan

Fungsi penghentian sabuk konveyor dua tahap

Supresi latar belakang adalah keuntungan lain yang diberikan oleh OGD. Fitur ini sangat praktis saat mengimplementasikan fungsi penghentian di ujung sabuk konveyor. Refleksi dari roller logam tidak berpengaruh pada sensor. OGD juga andal mendeteksi objek dengan warna berbeda. Dalam aplikasi ini, titik peralihan pertama dipicu untuk menurunkan kecepatan sabuk. Ketika objek mencapai titik peralihan kedua, sabuk dihentikan.

Kelebihan: Dengan mengganti dua perangkat yang biasanya diperlukan untuk penghalang cahaya, OGD membantu mengurangi biaya pembelian, pemasangan, dan perkabelan. Selain itu, OGD dapat digunakan di hampir semua situasi pemasangan karena dapat disesuaikan dengan sabuk pada sudut miring.

Jaminan kualitas selama produksi

OGD melakukan pemeriksaan kualitas secara presisi dan andal untuk memantau ketepatan posisi dan arah komponen berukuran kecil yang mengkilap atau komponen dengan reflektansi rendah, seperti O-ring atau roda bergigi.

Kesalahan perakitan seperti tidak adanya O-ring dengan ketebalan 5 mm atau lebih dapat dideteksi. Proses pemeriksaan kesalahan selama produksi ini dan sebelum pemeriksaan kualitas akhir dapat meminimalkan risiko kerusakan konsekuensial yang mahal seperti waktu henti pabrik atau kegagalan batch. Pada saat yang sama, pemeriksaan kualitas berkontribusi untuk menjamin kualitas yang efisien dan dalam jangka panjang. Makin awal kesalahan ditemukan, makin rendah biaya yang ditimbulkan dan makin cepat perbaikan dapat dilakukan.

Ketika sudut semakin miring, cahaya yang dipantulkan akan semakin berkurang dan menyebabkan tingkat presisi nilai reflektansi menurun.

Pendeteksian objek dalam penanganan produk

OGD andal mendeteksi objek bahkan pada kondisi pencahayaan yang kurang baik. Sensor ini bahkan tidak akan melewatkan bahan reflektif atau bahan yang memiliki permukaan berkerut, seperti foil yang juga sering sekali memiliki desain berwarna atau gelap.

Sensor ini mendeteksi kotoran pada lensa dengan nilai reflektansi melalui IO-Link dan memberi tahu operator tentang pembersihan. Hal ini dapat mengurangi kesalahan pengukuran dan meningkatkan keandalan proses.

Aplikasi lain yang dapat ditangani dengan OGD

Cimt

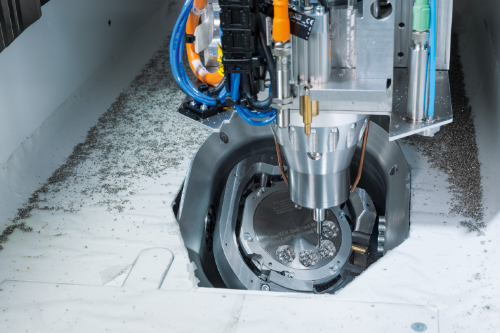

Sensor technology in dental milling machines

Teknologi

Sensor jarak ifm dari rangkaian produk OGD menggunakan teknologi time-of-flight PMD untuk pengukuran jarak jauh yang presisi dan andal. Dengan teknologi time-of-flight, gelombang cahaya yang dipancarkan oleh sumber sinar laser merambat. Ketika cahaya memantul dari target, pola fase bergeser dan pergeseran ini berbanding lurus dengan jarak.

Kelebihan teknologi time-of-flight

Pendeteksian andal pada objek berukuran keci, reflektif, mengkilap, atau hitam
Bahkan objek multi-warna, seperti resin kayu atau potongan daging, dapat dideteksi dengan andal berkat teknologi PMD
Supresi latar belakang dan sinar laser membuat sensor OGD ini sangat andal meskipun terkena interferensi eksternal seperti gerakan, pantulan, dan cahaya dari luar
Pemasangan cepat karena tidak bergantung pada warna dan sudut
