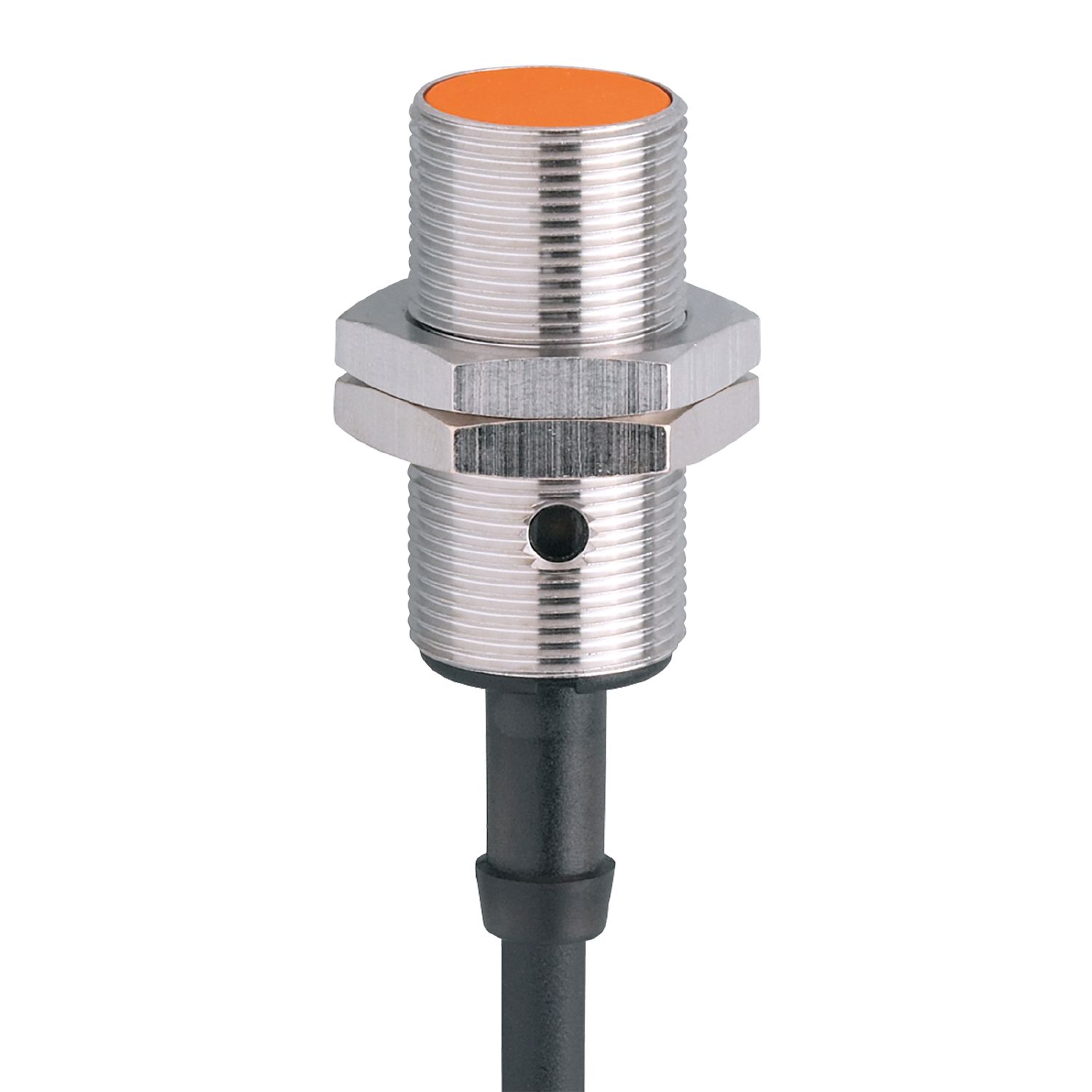

Induktív érzékelő
IG5246
IGB3005-APOG
Induktív érzékelő
IG5246
IGB3005-APOG
- Robusztus fémház zord ipari környezetben történő alkalmazáshoz
- Széles üzemi hőmérséklettartomány
- Magas védettség a zord ipari környezet követelményeinek megfelelően
{{ifmVariantName}}
| Termékjellemzők | |||||
|---|---|---|---|---|---|
| Elektromos kivitel | PNP | ||||
| Kimeneti funkció | nyitó | ||||
| Kapcsolási távolság [mm] | 5 | ||||
| Ház | menetes kialakítás | ||||
| Méretek [mm] | M18 x 1 / L = 38 | ||||
| Elektromos adatok | |||||
| Üzemi feszültség [V] | 18...36 DC | ||||
| Áramfelvétel [mA] | 15; (24 V) | ||||
| Védelmi osztály | II | ||||
| Polaritáscsere védelem | nem | ||||
| Kimenetek | |||||
| Elektromos kivitel | PNP | ||||
| Kimeneti funkció | nyitó | ||||
| Kapcsoló kimenet maximális feszültségesése DC [V] | 2,5 | ||||
| Kapcsoló kimenet állandó áramterhelhetősége DC [mA] | 125; (150 (...50 °C)) | ||||
| Kapcsolási frekvencia DC [Hz] | 500 | ||||
| Rövidzárlat-védelem | nem | ||||
| Túlterhelés-védelem | nem | ||||
| Érzékelési tartomány | |||||
| Kapcsolási távolság [mm] | 5 | ||||
| Valós érzékelési tartomány Sr [mm] | 5 ± 10 % | ||||
| Működési távolság [mm] | 0...4,05 | ||||
| Pontosság / eltérés | |||||
| Korrekciós faktor | acél: 1 / rozsdamentes acél: 0,7 / sárgaréz: 0,4 / alumínium: 0,3 / réz: 0,2 | ||||
| Hiszterézis [Sr %-a] | 1...15 | ||||
| Kapcsolási pont eltolódás [Sr %-a] | -10...10 | ||||
| Környezeti körülmények | |||||
| Környezeti hőmérséklet [°C] | -25...80 | ||||
| Védettség | IP 67 | ||||
| Tesztek / engedélyek | |||||
| EMC |
|
||||
| MTTF [év] | 3077 | ||||
| Mechanikai adatok | |||||
| Súly [g] | 137,8 | ||||
| Ház | menetes kialakítás | ||||
| Beépítés módja | süllyesztve beépíthető | ||||
| Méretek [mm] | M18 x 1 / L = 38 | ||||
| Menet megjelölés | M18 x 1 | ||||
| Anyagok | sárgaréz fehérbronz bevonatú; PC | ||||
| Kijelzők / kezelési egységek | |||||
| Kijelző |
|
||||
| Tartozékok | |||||
| Szállított tételek |
|
||||
| Megjegyzések | |||||
| Csomagolási egység | 1 db | ||||
| Elektromos csatlakozás | |||||
| Csatlakozás | Kábel: 2 m, PVC; 3 x 0,5 mm² | ||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — A műszaki változtatások jogát értesítés nélkül fenntartjuk! — HU-HU — IG5246-00 — 06.03.2003 —
|
|||||
IG5246 –
IGB3005-APOG
Elektromos csatlakozás
Kábel: 2 m, PVC; 3 x 0,5 mm²
Csatlakozás
- Érszínek :
- BN =
- barna
- BU =
- kék
- BK =
- fekete
