Όχι πλέον διαθέσιμο είδος - Καταχώριση αρχείου

Αντικαθίσταται με: SU7000 – Σύγκριση προϊόντων: SU7010 / SU7000

Αισθητήρας ροής με υπερήχους

SUR34HGBFRKG/W/US-100-IPF

SU7010

{{'OPTIONAL_INFO' | productAvailability | error}}

Αγαπητέ πελάτη,
δυστυχώς το συγκεκριμένο δελτίο δεδομένων δεν υπάρχει στη γλώσσα που επιθυμείτε. Εάν έχετε περαιτέρω ερωτήσεις, μπορείτε να επικοινωνήσετε μαζί μας μέσω e-mail στη διεύθυνση info@ifm.com.

Με φιλικούς χαιρετισμούς
Η ομάδα της IFM


Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

  • ce
Λήψη
Technische Details
Εφαρμογή
Εφαρμογή Αθροιστική λειτουργία
Εγκατάσταση Σύνδεση σε σωλήνα μέσω προσαρμογέα
Μέσο Υγρά; Νερό; διαλύματα γλυκόλης; Έλαια
Θερμοκρασία μέσου [°C] -10...80
Αντοχή σε πιέσεις [bar] 16
Ηλεκτρικά δεδομένα
Τάση λειτουργίας [V] 19...30 DC; (κατά EN 50178 SELV/PELV)
Κατανάλωση ρεύματος [mA] 100
Ελαχ. αντίσταση μόνωσης [MΩ] 100; (500 V DC)
Βαθμός προστασίας III
Προστασία ανάστροφης πολικότητας Ναι
Χρονοκαθυστέρηση ενεργοποίησης [s] 10
Είσοδοι / έξοδοι
Αριθμός εισόδων και εξόδων Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1
Είσοδοι
Είσοδοι μηδενισμός μετρητή
Έξοδοι
Συνολικός αριθμός εξόδων 2
Σήμα εξόδου σήμα μεταγωγής; αναλογικό σήμα; παλμικό σήμα; (παραμετροποιήσιμες)
Ηλεκτρική σχεδίαση PNP/NPN
Αριθμός ψηφιακών εξόδων 2
Λειτουργία εξόδου ανοικτή επαφή ΝΟ / κλειστή επαφή NC; (παραμετροποιήσιμη)
Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] 2
Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] 250; (ανά έξοδο)
Αριθμός αναλογικών εξόδων 1
Αναλογικό ρεύμα εξόδου [mA] 4...20; (διαβαθμιζόμενο)
Μεγ. φορτίο [Ω] 500
Αναλογική τάση εξόδου [V] 0...10; (διαβαθμιζόμενο)
Ελαχ. αντίσταση φορτίου [Ω] 2000
Παλμική έξοδος Μετρητής παροχής
Προστασία βραχυκυκλώματος Ναι
Είδος προστασίας βραχυκυκλώματος Με παλμό
Προστασία υπερφόρτωσης Ναι
Εύρος μέτρησης / παραμετροποίησης
Εύρος μέτρησης
0...50 l/min 0...3 m³/h
Περιοχή ένδειξης
0...60 l/min 0...3,6 m³/h
Ανάλυση
0.1 l/min 0.005 m³/h
Σημείο ενεργοποίησης SP
0,1...50 l/min 0,005...3 m³/h
Σημείο απενεργοποίησης rP
0...49,9 l/min 0...2,995 m³/h
Αναλογικό αρχικό σημείο ASP
0...40 l/min 0...2,4 m³/h
Αναλογικό τελικό σημείο AEP
10...50 l/min 0,6...3 m³/h
Μεγ. παροχή
[60, , l/min] [3.6, , m³/h]
Σε βήματα των
0,1 l/min 0,005 m³/h
Επιτήρηση ογκομετρικής ποσότητας ροής
Συντελεστής παλμών 0,1 l...10000 m³
Μήκος παλμού [s] 0,05...2
Επιτήρηση θερμοκρασίας
Εύρος μέτρησης [°C] -10...80
Ανάλυση [°C] 0,2
Σημείο ενεργοποίησης SP [°C] -9,8...80
Σημείο απενεργοποίησης rP [°C] -10...79,8
Αναλογικό αρχικό σημείο [°C] -10...62
Αναλογικό τελικό σημείο [°C] 8...80
σε βήμα [°C] 0,2
Ακρίβεια / αποκλίσεις
Επιτήρηση ροής
Ακρίβεια (στο εύρος μέτρησης) < ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW); (Νερό; γλυκόλη: 35%; έλαια: ιξώδες 68 mm²/s στους 40 °C)
Επαναληψιμότητα 0,1 l/min; 6 l/h; 0,006 m³/h
Επιτήρηση θερμοκρασίας
Ακρίβεια [K] ± 3 (Q > 1 l/min)
Χρόνοι απόκρισης
Επιτήρηση ροής
Χρόνος απόκρισης [s] 0,25; (dAP = 0)
Ρυθμιζόμενη χρονοκαθυστέρηση dS, dr [s] 0...50
Φίμωση εξόδου μεταγωγής dAP [s] 0...5
Επιτήρηση θερμοκρασίας
Δυναμική απόκριση T05 / T09 [s] T09 = 70 (Q > 5 l/min); (Νερό)
Λογισμικό / προγραμματισμός
Επιλογές ρύθμισης παραμέτρων Επιτήρηση ροής; μετρητής ποιότητας; Μετρητής προεπιλογής; Επιτήρηση θερμοκρασίας
Συνθήκες περιβάλλοντος
Θερμοκρασία περιβάλλοντος [°C] -10...60
Θερμοκρασία αποθήκευσης [°C] -25...80
Βαθμός προστασίας IP 67
Δοκιμές / εγκρίσεις
ΗΜΣ
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF διαχυόμενη 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV
EN 61000-4-6 HF ενσύρματη 10 V
Αντοχή σε κρούσεις
DIN IEC 68-2-27 20 g (11 ms)
Αντοχή σε δονήσεις
DIN IEC 68-2-6 5 g (10...2000 Hz)
Μηχανικά δεδομένα
Υλικό κατασκευής Περίβλημα: AlMgSi0,5 Ανοδιωμένο; Τσιμούχα: FKM; περίβλημα κονέκτορα: Ορείχαλκος με επίστρωση optalloy; PA 6.6; Λεπτό προστατευτικό φύλλο: PA
Υλικά σε επαφή με το μέσο ανοξείδωτο ατσάλι (1.4404 / 316L); FKM; PES; Centellen 200
Σύνδεση διεργασίας βιδωτή σύνδεση G 3/4 Επίπεδη τσιμούχα
Οθόνες / στοιχεία χειρισμού
Οθόνη ενδείξεων
Οθόνη ένδειξης 6 x LED, Πράσινο (l/min, m³/h, l, m³, 10³, °C)
Ενεργοποίησης εξόδου 2 x LED, Κίτρινο
Μετρούμενες τιμές αλφαριθμητική οθόνη, 4 ψηφία
Προγραμματισμός αλφαριθμητική οθόνη, 4 ψηφία
Παρελκόμενα
Παρελκόμενα (συμπεριλαμβάνονται)
Τσιμούχες: 2, Centellen
Παρελκόμενα (προαιρετικά)
προσαρμογέας για σωλήνα: 1 x R1/2, Ανοξείδωτος χάλυβας, E40178
προσαρμογέας για σωλήνα: 1 x R1/2, Ορείχαλκος, E40151
Παρατηρήσεις
Παρατηρήσεις
MW = Μετρούμενη τιμή
MEW = Τελική τιμή του εύρους μέτρησης
Στεγανοποίηση: Μόνο με τις παρεχόμενες τσιμούχες Centellen
Τμχ συσκευασίας 1 τμχ
Ηλεκτρική συνδεσμολογία
Σύνδεση Κονέκτορας: 1 x M12; Μορφοποιημένο σώμα: Ορείχαλκος, με επίστρωση optalloy; Επαφές: επίχρυσες
διαγράμματα και γραφήματα

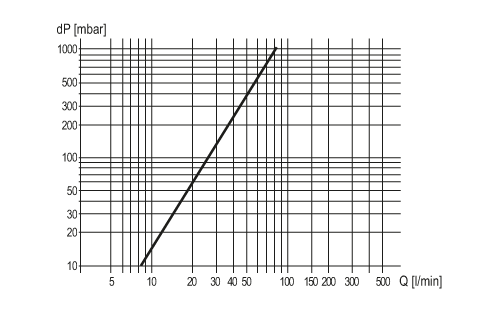

Πτώση πίεσης
dP Πτώση πίεσης
Q ποσότητα παροχής
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — SU7010-00 — 19.03.2009 —
