Διαχωριστής δεδομένων IO-Link
E43410
IO-LINK DATA SPLITTER NPN
Διαχωριστής δεδομένων IO-Link
E43410
IO-LINK DATA SPLITTER NPN
- Plug & Play ermöglicht einen nachträglichen Einbau ohne die Anlage zu verändern.
- Schnelle Bereitstellung von Sensordaten an übergeordnete IoT/Cloud-Systeme.
- Perfekte Unterstützung für Service- und Wartungspersonal.
- Einfaches Auskoppeln relevanter IO-Link-Daten zur effizienten Diagnose oder Prozessüberwachung.
Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %
Χαρακτηριστικά προϊόντος
| Αριθμός εισόδων και εξόδων | Αριθμός ψηφιακών εξόδων: 1 |
|---|
Εφαρμογή
| Ιδιαίτερο χαρακτηριστικό | Επιχρυσωμένες επαφές |
|---|---|
| Εφαρμογή | για εκ των υστέρων τοποθέτηση σε υφιστάμενα συστήματα IO-Link; για συστήματα χωρίς δυνατότητας IO-Link |
Ηλεκτρικά δεδομένα
| Τάση λειτουργίας [V] | 18...30 DC; (από τη μεριά της κύριας μονάδας; στον ελεγκτή / σύστημα: 20...30 DC) |
|---|---|
| Ονομαστική τάση DC [V] | 24 |
| Κατανάλωση ρεύματος [mA] | < 17; (αμφίπλευρα) |
| Βαθμός προστασίας | III |
| Προστασία ανάστροφης πολικότητας | Ναι; (από τη μεριά της κύριας μονάδας) |
| Χρονοκαθυστέρηση ενεργοποίησης [s] | < 2; (για επικοινωνία; χρόνος απόκρισης σήματος μεταγωγής: χρόνος απόκρισης συσκευής που προστέθηκε με χρόνο κύκλου διεργασίας IO-Link) |
Είσοδοι / έξοδοι
| Συνολικός αριθμός εισόδων και εξόδων | 1; (στον ελεγκτή / σύστημα) |
|---|---|
| Αριθμός εισόδων και εξόδων | Αριθμός ψηφιακών εξόδων: 1 |
Έξοδοι
| Σήμα εξόδου | σήμα μεταγωγής; IO-Link |
|---|---|
| Ηλεκτρική σχεδίαση | NPN |
| Αριθμός ψηφιακών εξόδων | 1 |
| Λειτουργία εξόδου | ανοικτή επαφή ΝΟ / κλειστή επαφή NC |
| Μεγ. πτώση τάσης εξόδου μεταγωγής DC [V] | 2,5 |
| Μόνιμο ονομαστικό ρεύμα εξόδου μεταγωγής DC [mA] | 200 |
| Είδος προστασίας βραχυκυκλώματος | Με παλμό |
| Προστασία βραχυκυκλώματος | Ναι |
| Προστασία υπερφόρτωσης | Ναι |
Διασυνδέσεις
| Διασύνδεση επικοινωνίας | IO-Link | ||||
|---|---|---|---|---|---|
| Υποστηριζόμενα DeviceIDs |
|
| Σημείωση για τις διασυνδέσεις |
|
|
|---|---|---|
| Unterstützte Masterportklasse | A | |
| Ειδος μεταφοράς | COM2 (38,4 kBaud) | |
| IO-Link Αναθεώρηση | 1.1 | |
| SDCI-Πρότυπο | IEC 61131-9 | |
| Προφίλ | Identification and Diagnosis (0x4000) | |
| Λειτουργία SIO | Ναι | |
| Ελαχ. χρόνος κύκλου διεργασίας [ms] | 4,2 |
| Σημείωση για τις διασυνδέσεις |
|
|
|---|---|---|
| Unterstützte Masterportklasse | A / B | |
| Ειδος μεταφοράς | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | |
| IO-Link Αναθεώρηση | 1.0; 1.1 | |
| SDCI-Πρότυπο | IEC 61131-9 |
Συνθήκες περιβάλλοντος
| Θερμοκρασία περιβάλλοντος [°C] | -25...60 |
|---|---|
| Θερμοκρασία αποθήκευσης [°C] | -25...70 |
| Βαθμός προστασίας | IP 67 |
Δοκιμές / εγκρίσεις
| ΗΜΣ |
|
||||
|---|---|---|---|---|---|
| Αντοχή σε κρούσεις |
|
||||
| Αντοχή σε δονήσεις |
|
||||
| MTTF [χρόνια] | 307 | ||||
| Έγκριση UL |
|
Μηχανικά δεδομένα
| Βάρος [g] | 89 |
|---|---|
| Υλικό κατασκευής | ανοξείδωτο ατσάλι (1.4404 / 316L); μπρούντζος (2.0401); PBT; PA; Τσιμούχα: FKM; |
Οθόνες / στοιχεία χειρισμού
| Οθόνη ενδείξεων |
|
|---|
Παρελκόμενα
| Απαιτείται παρελκόμενο |
|
|---|
Παρατηρήσεις
| Παρατηρήσεις |
|
||
|---|---|---|---|
| Τμχ συσκευασίας | 1 τμχ |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — E43410-00 — 13.04.2023 —

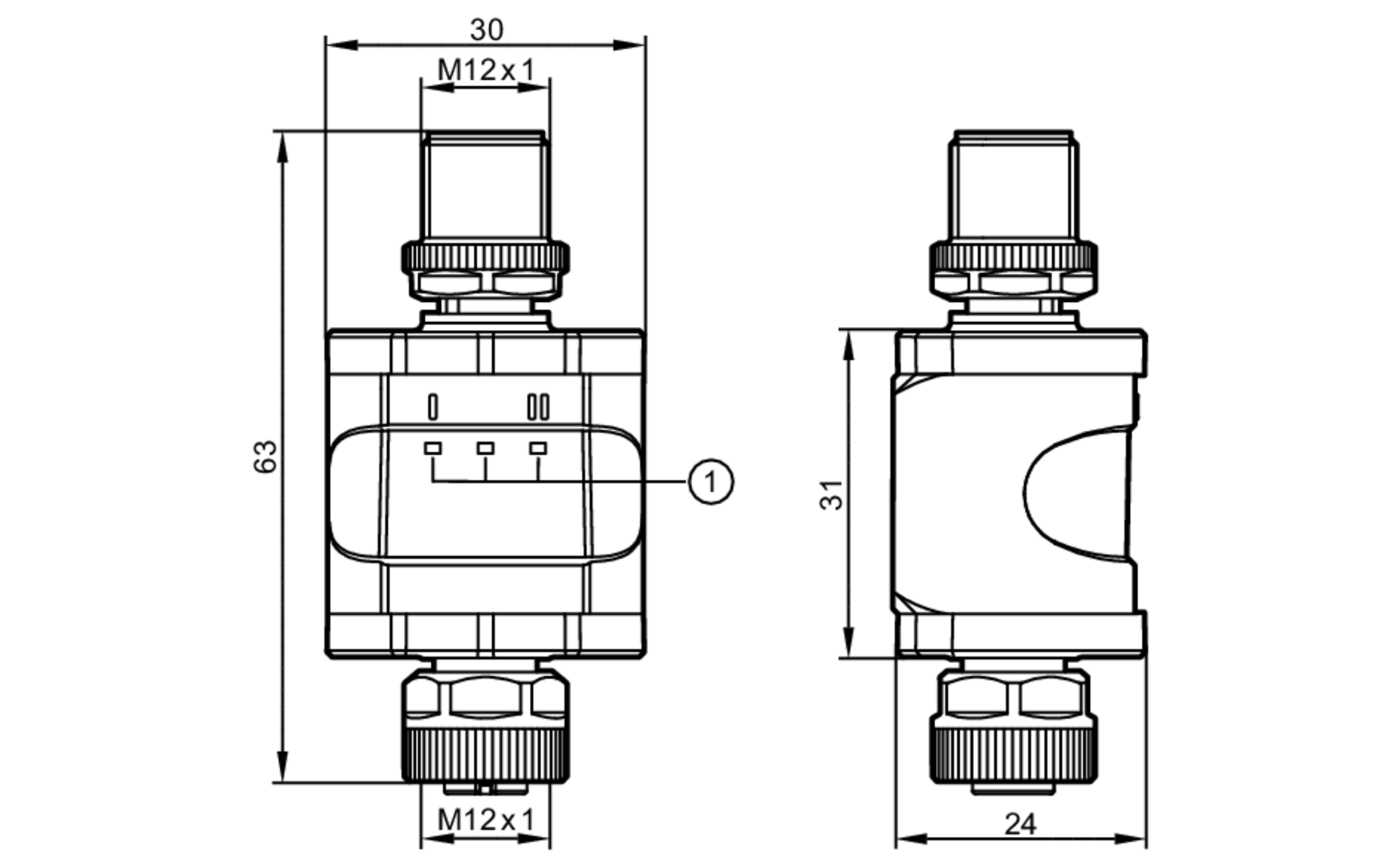

E43410 –
IO-LINK DATA SPLITTER NPN
- 1
- : LED

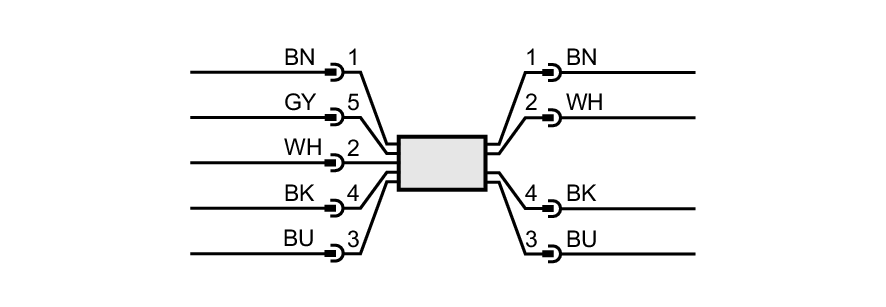

Ηλεκτρική συνδεσμολογία
Ηλεκτρική συνδεσμολογία - Αρσενικός κονέκτορας
- 1
- L+
- 2
- NC
- 3
- L-
- 4
- C: IO-Link
Κονέκτορας: 1 x M12; κωδικοποίηση: A; Επαφές: επίχρυσες
Ηλεκτρική συνδεσμολογία - Θηλυκός κονέκτορας
- 1
- L+
- 2
- C/Q: IO-Link Master
- 3
- L-
- 4
- OUT1: έξοδος μεταγωγής ή IO-Link
- 5
- NC
Κονέκτορας: 1 x M12; κωδικοποίηση: A; Επαφές: επίχρυσες
