Προσαρμογέας σύνδεσης Tri-Clamp

E33209

Για την εγκατάσταση αισθητήρων διεργασίας σε δοχεία και αγωγούς
Εύκολη, γρήγορη και ασφαλής τοποθέτηση
Ιδιαίτερα κατάλληλο για χρήση σε εφαρμογές όπου ισχύουν κανόνες υγιεινής
Προσαρμογέας από ανοξείδωτο χάλυβα για τις απαιτήσεις της βιομηχανίας τροφίμων και ποτών
Υψηλή αντοχή σε πίεση

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Τεχνικά στοιχεία

Εφαρμογή

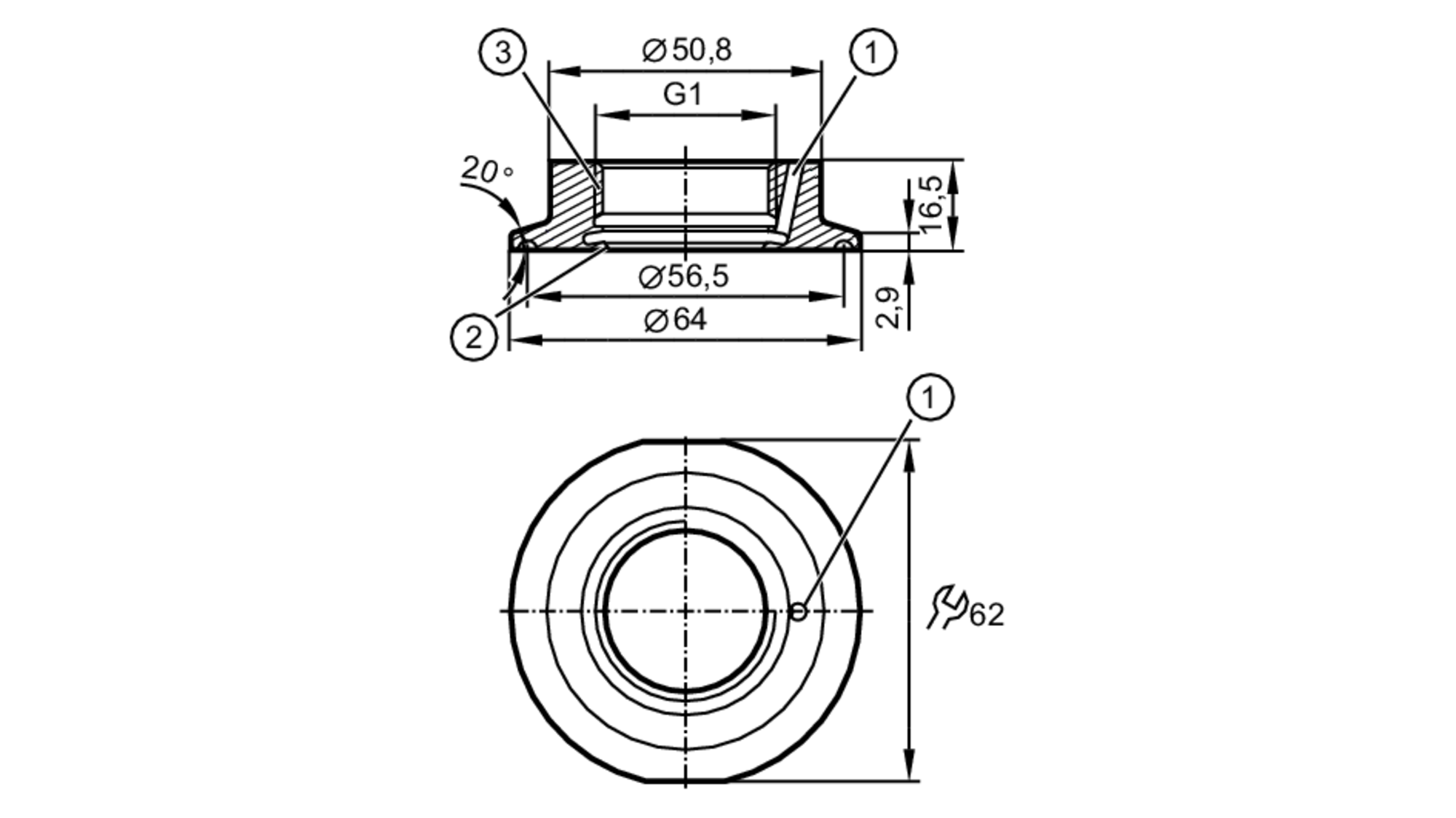

Σχεδίαση

με θύρα διαρροής

Αντοχή σε πιέσεις [bar]

Δοκιμές / εγκρίσεις

Οδηγία εξοπλισμού πίεσης

Μια πιθανή ταξινόμηση σε PED εξαρτάται από την εφαρμογή και πρέπει να πραγματοποιηθεί από τον χρήστη / χειριστή.

Οδηγία εξοπλισμού πίεσης EAC

Ο προσαρμογέας προορίζεται για χρήση σε συσκευές, μηχανές και εγκαταστάσεις που δεν εμπίπτουν στις κατηγορίες του τεχνικού κανόνα TR CU 032/2013.

Οδηγίες ασφαλείας

Η συμβατότητα μεταξύ των υλικών του μέσου και του προϊόντος πρέπει να ελέγχεται για όλες τις εφαρμογές.

Μηχανικά δεδομένα

Βάρος [g]

226,5

Υλικά σε επαφή με το μέσο

ανοξείδωτο ατσάλι (1.4435 / 316L) ; χαρακτηριστικά επιφάνειας : Ra<0,4 / Rz 4

Σύνδεση αισθητήρα

G 1 Aseptoflex Vario

Σύνδεση διεργασίας

Clamp DN50 (2") DIN 32676 (ISO 2852)

Στεγανοποίηση

Φλάντζα στεγανοποίησης

Κατηγορία υγιεινής κατά DIN 11866

Παρελκόμενα

Παρεχόμενα εξαρτήματα


O-ring: 1 x 24 x 2, σύμμορφο EPDM, FDA, E30054

Παρελκόμενα (προαιρετικά)


O-ring: 1 x 24 x 2, σύμμορφο FKM, FDA, E30123
τσιμούχα στεγάνωσης: 1, σύμμορφο PEEK, FDA, E30124

Παρατηρήσεις

Τμχ συσκευασίας

1 τμχ

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — E33209-01 — 16.04.2013 —
