Μονάδα αξιολόγησης RFID LF/HF
DTE101
DTELF/HFABRWPNUS00
Μονάδα αξιολόγησης RFID LF/HF
DTE101
DTELF/HFABRWPNUS00
- RFID μονάδα αξιολόγησης με διασύνδεση PROFINET IO
- Με τέσσερα κανάλια για σύνδεση κεραιών RFID ή ψηφιακών I/O
- Σύνδεση κεραιών με τυποποιημένα καλώδια ifm
- Βελιστοποιημένος εξυπηρετητής δικτύου Ethernet TCP/IP για ρύθμιση, διάγνωση και επιτήρηση συσκευής
- Υψηλός βαθμός προστασίας κατάλληλος για απαιτητικά βιομηχανικά περιβάλλοντα
Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %
{{ifmVariantName}}
| Ηλεκτρικά δεδομένα | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Τάση λειτουργίας [V] | 18...30 DC | ||||||||||||||
| Κατανάλωση ρεύματος [mA] | < 3000 | ||||||||||||||
| Είσοδοι / έξοδοι | |||||||||||||||
| Αριθμός εισόδων και εξόδων | Αριθμός ψηφιακών εξόδων: 4 | ||||||||||||||
| Έξοδοι | |||||||||||||||
| Αριθμός ψηφιακών εξόδων | 4 | ||||||||||||||
| Μέγιστο ρεύμα ανά έξοδο [mA] | 500; (IO 1,2; IO 3,4: 1000 mA) | ||||||||||||||
| Διασυνδέσεις | |||||||||||||||
| Διασύνδεση επικοινωνίας | Ethernet | ||||||||||||||
| Εργοστασιακές ρυθμίσεις |
|
||||||||||||||
| Ethernet - PROFINET | |||||||||||||||
| Πρωτόκολλο | PROFINET | ||||||||||||||
| Συνθήκες περιβάλλοντος | |||||||||||||||
| Θερμοκρασία περιβάλλοντος [°C] | -20...60 | ||||||||||||||
| Θερμοκρασία αποθήκευσης [°C] | -20...85 | ||||||||||||||
| Βαθμός προστασίας | IP 67 | ||||||||||||||
| Δοκιμές / εγκρίσεις | |||||||||||||||
| Αντοχή σε κρούσεις |
|
||||||||||||||
| Αντοχή σε δονήσεις |
|
||||||||||||||
| MTTF [χρόνια] | 108,28 | ||||||||||||||
| Μηχανικά δεδομένα | |||||||||||||||
| Βάρος [g] | 393,5 | ||||||||||||||

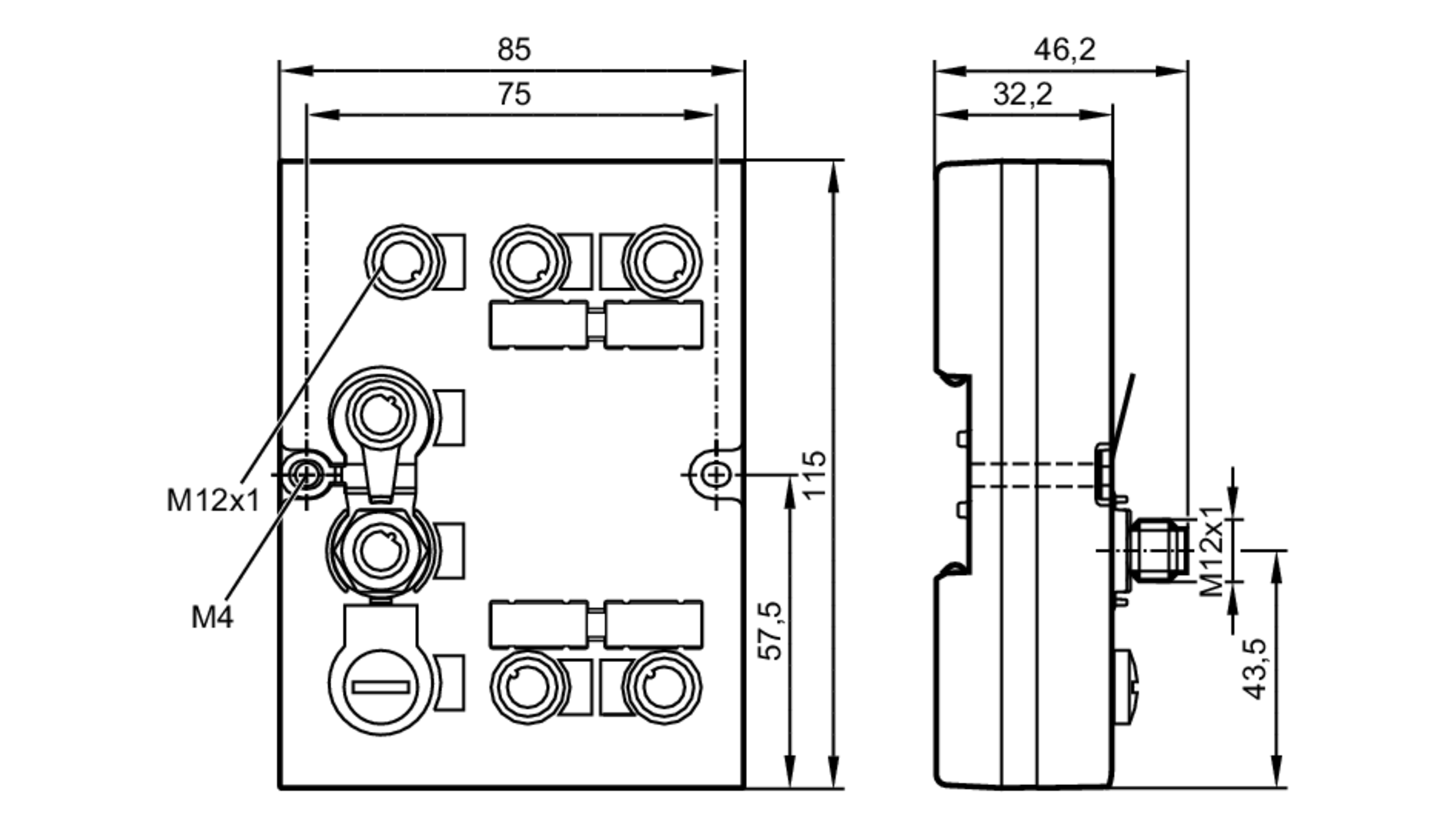

| Διαστάσεις [mm] | 115 x 46,2 x 85 | ||||||||||||||
| Υλικό κατασκευής | Ανω τμήμα: PA Grivory GV5H Πορτοκαλί; Ανω τμήμα: TPE; Κάτω τμήμα: GD-AlSi12 | ||||||||||||||
| Οθόνες / στοιχεία χειρισμού | |||||||||||||||
| Οθόνη ενδείξεων |
|
||||||||||||||
| Παρελκόμενα | |||||||||||||||
| Παρεχόμενα εξαρτήματα |
|
||||||||||||||
| Παρατηρήσεις | |||||||||||||||
| Τμχ συσκευασίας | 1 τμχ | ||||||||||||||
| Ηλεκτρική συνδεσμολογία - Ethernet | |||||||||||||||
| Port 1/2 | Κονέκτορας: 2 x M12; κωδικοποίηση: D | ||||||||||||||
| Ηλεκτρική συνδεσμολογία - Ηλεκτρική τροφοδοσία | |||||||||||||||
| AUX | Κονέκτορας: 1 x M12; κωδικοποίηση: A | ||||||||||||||
| Ηλεκτρική συνδεσμολογία - Σύνδεση διεργασίας | |||||||||||||||
| IO 1...4 | Κονέκτορας: 4 x M12; κωδικοποίηση: A | ||||||||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — DTE101-00 — 08.11.2013 —
|
|||||||||||||||
DTE101 –
DTELF/HFABRWPNUS00
Ηλεκτρική συνδεσμολογία - Ethernet
Port 1/2
- 1
- TD+
- 2
- RD+
- 3
- TD-
- 4
- RD-
Κονέκτορας: 2 x M12; κωδικοποίηση: D
Ηλεκτρική συνδεσμολογία - Ηλεκτρική τροφοδοσία
AUX
- 1
- 24 V DC
- 2
- n.c.
- 3
- 0 V
- 4
- n.c.
- 5
- n.c.
Κονέκτορας: 1 x M12; κωδικοποίηση: A
Ηλεκτρική συνδεσμολογία - Σύνδεση διεργασίας
IO 1...4
- 1
- L+
- 2
- IN (I/Q)
- 3
- L-
- 4
- OUT (C/Qo); IN (C/Qi)
- 5
- n.c.
Κονέκτορας: 4 x M12; κωδικοποίηση: A
