Κύρια μονάδα IO-Link με διασύνδεση EtherCAT

Name: AL1431
Brand: ifm
SKU: AL1431
Price: 434.70 EUR

AL1431

IO-Link Master PFL EC 4P IP69K

Κύρια μονάδα IO-Link με διασύνδεση EtherCAT

AL1431

IO-Link Master PFL EC 4P IP69K

Σειριακή συνδεσμολογία τροφοδοσίας με τυποποιημένη τεχνολογία σύνδεσης Μ12 κωδικοποίησης L
Ρυθμιζόμενος περιορισμός ρεύματος σε κάθε θύρα, για διασφάλιση ασφαλούς λειτουργίας
Μέτρηση τάσης και ρεύματος ανά θύρα, για επιτήρηση ενέργειας
Σύνδεση ενεργοποιητών έως και 2 Α
Υψηλός βαθμός προστασίας για τις απαιτήσεις της βιομηχανίας τροφίμων και ποτών

Στην παραπάνω τιμή δεν συμπεριλαμβάνεται ΦΠΑ 24 %

Εφαρμογή

Εφαρμογή	Τομέας υγιεινής; Μονάδες εισόδου/εξόδου για χρήση στο πεδίο
Λειτουργία αλυσιδωτής σύνδεσης	Ηλεκτρική τροφοδοσία; διασύνδεση δικτύου

Ηλεκτρικά δεδομένα

Τάση λειτουργίας [V]	20...28 DC; (US ; Κατά SELV/PELV)
Κατανάλωση ρεύματος [mA]	300...3900; (US)
Βαθμός προστασίας	III
Επιπρόσθετη τάση τροφοδοσίας [V]	20...30 DC; (UA)

Τροφοδοσία ενεργοποιητή UA

Μεγ. φορτίο ρεύματος ολικό [A]	8
Ένταση ρεύματος ανά θύρα [A]	2; (ρυθμιζόμενος: 0...2; Εργοστασιακή ρύθμιση: 2)

Τροφοδοσία αισθητήρα US

Μεγ. φορτίο ρεύματος ολικό [A]	3,6
Ένταση ρεύματος ανά θύρα [A]	2; (ρυθμιζόμενος: 0...2; Εργοστασιακή ρύθμιση: 0,45)

Είσοδοι / έξοδοι

Συνολικός αριθμός εισόδων και εξόδων	12; (παραμετροποιήσιμες)
Αριθμός εισόδων και εξόδων	Αριθμός ψηφιακών εισόδων: 4; Αριθμός ψηφιακών εξόδων: 8

Είσοδοι

Αριθμός ψηφιακών εισόδων	4; (IO-Link Port Class B: 4 x 1)
Στάθμη μεταγωγής υψηλή [V]	11...30
Στάθμη μεταγωγής χαμηλή [V]	0...5
Ψηφιακές είσοδοι προστατευμένες από βραχυκύκλωμα	Ναι

Έξοδοι

Αριθμός ψηφιακών εξόδων	8; (IO-Link Port Class B: 4 x 2)
Προστασία βραχυκυκλώματος	Ναι

Τροφοδοσία ενεργοποιητή UA

Μέγιστο ρεύμα ανά έξοδο [mA]	2000

Τροφοδοσία αισθητήρα US

Μέγιστο ρεύμα ανά έξοδο [mA]	2000

Διασυνδέσεις

Διασύνδεση επικοινωνίας	Ethernet; IO-Link

Ethernet - EtherCAT

Πρότυπο μετάδοσης

100Base-TX

Ρυθμός μετάδοσης

100 MBit/s

Πρωτόκολλο

EtherCAT

Εργοστασιακές ρυθμίσεις

MAC διεύθυνση: δείτε κωδικό ετικέττας

Σημείωση για τις διασυνδέσεις

AoE (ADS over EtherCAT)

CoE (CANopen over EtherCAT)

EoE (Ethernet over EtherCAT)

FoE (File Access over EtherCAT)

IO-Link Master

Ειδος μεταφοράς	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link Αναθεώρηση	1.1
Αριθμός θυρών κατηγορίας Β	4

Συνθήκες περιβάλλοντος

Θερμοκρασία περιβάλλοντος [°C]

-25...60

Θερμοκρασία αποθήκευσης [°C]

-25...85

Μέγιστη επιτρεπτή σχετική υγρασία [%]

Βαθμός προστασίας

IP 65; IP 66; IP 67; IP 69K; (λειτουργία με πώματα προστασίας από ανοξείδωτο ατσάλι: IP 69K)

Βαθμός προστασίας (NEMA 250)

Βαθμός ρύπανσης

Χημικά μέσα

ISO 16750-5	HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1	AA

Δοκιμές / εγκρίσεις

ΗΜΣ

EN 61000-6-2
EN 61000-6-4

Αντοχή σε κρούσεις

DIN EN 60068-2-27

Αντοχή σε δονήσεις

DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10

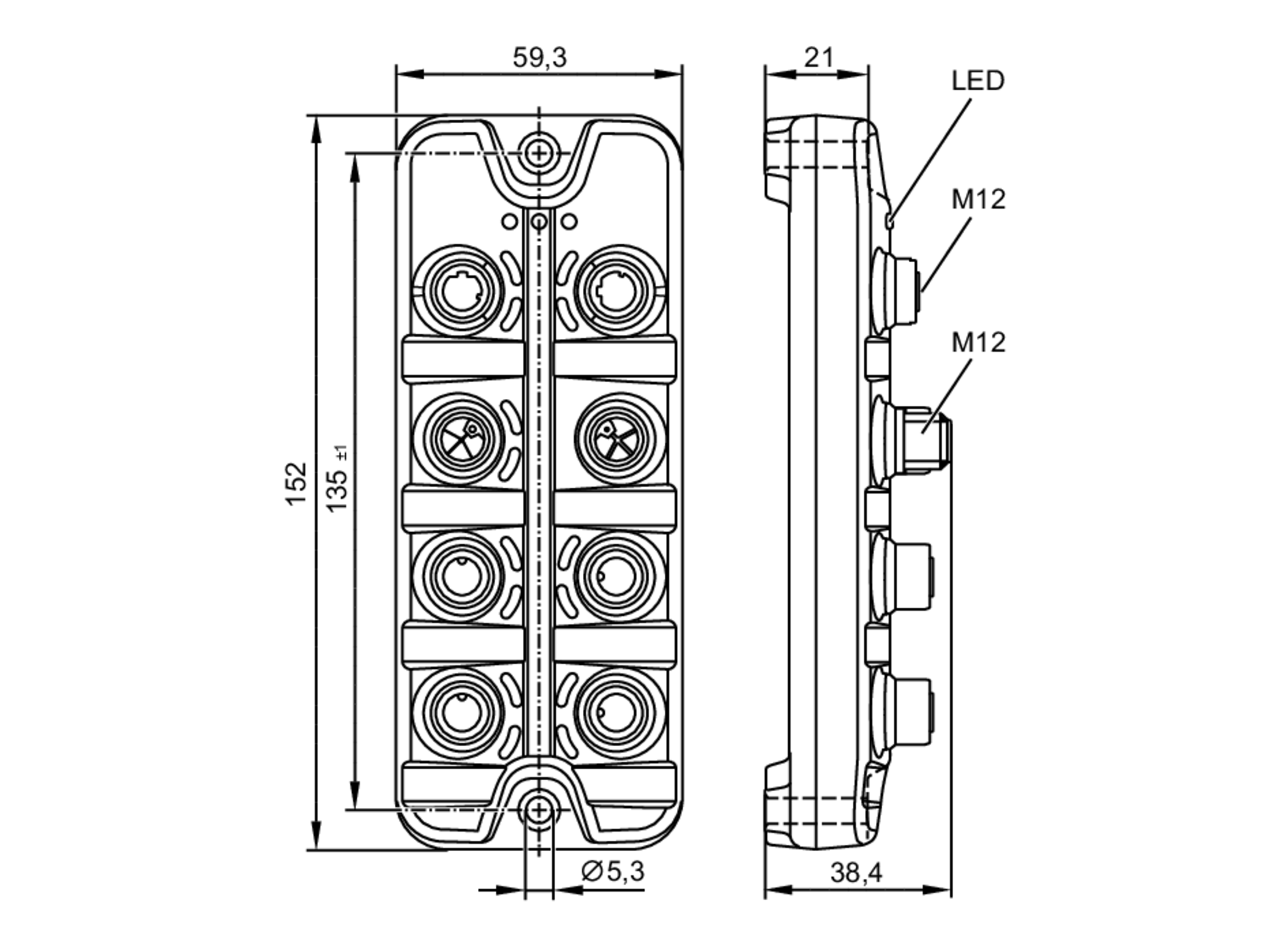

Μηχανικά δεδομένα

Βάρος [g]	322,4
Υλικό κατασκευής	Περίβλημα: PA Γκρι; Θηλυκός κονέκτορας: ανοξείδωτο ατσάλι (1.4404 / 316L)
Υλικό στεγάνωσης	EPDM

Παρελκόμενα

Παρεχόμενα εξαρτήματα

Προστατευτικό πώμα: 1 x M12, Ανοξείδωτος χάλυβας, E12542

Παρατηρήσεις

Περισσότερες πληροφορίες θα βρείτε στις οδηγίες λειτουργίας.

Τμχ συσκευασίας

1 τμχ

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Διατηρούμε το δικαίωμα τεχνικών αλλαγών χωρίς ειδοποίηση! — EL-GR — AL1431-00 — 18.03.2024 —
