RM8002

Codeur multi-tours absolu à arbre plein

RMS4096-S24/L21

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.


« Go ifmonline – économisez 3% en commandant ce produit en ligne ! Remise appliquée à tous les produits ifm. Cette remise sera visible à la dernière étape de votre commande. »

  • Pour une mesure précise de la position, de l'angle, de la vitesse et de la longueur
  • Mise à la disposition directe des valeurs via interface SSI
  • Boîtier robuste pour l'utilisation dans des environnements industriels sévères
  • Résistance élevée aux vibrations et aux chocs
  • Facilité de câblage et de programmation
  • ce
Téléchargement
Technische Details
Caractéristiques du produit
Résolution 4096 points; 8192 tours; 25 bit
Interface de communication Interface de données SSI
Type d'arbre arbre plein
Diamètre de l'arbre [mm] 10
Application
Principe de fonctionnement absolu
Type de tour Multi-tours (multiturn)
Données électriques
Tension d'alimentation [V] 4,5...30 DC
Consommation [mA] < 30
Entrées
Entrées inversion du sens de rotation; remise à zéro
Sorties
Code code Gray; (valeurs codées ascendantes pour rotation à droite (vue sur l’arbre))
Signal de code Entrée d'horloge; signaux compatibles TTL ; impulsion et impulsion (inv.) transférés de l'amplificateur de ligne selon RS 422; sorties de données; synchrone série; signaux compatibles TTL, données et données (inv.)
Etendue de mesure / plage de réglage
Résolution 4096 points; 8192 tours; 25 bit
Interfaces
Interface de communication Interface de données SSI
Conditions d'utilisation
Température ambiante [°C] -40...85
Humidité relative de l'air max. [%] 98
Indice de protection IP 65
Tests / homologations
Tenue aux chocs
< 300 g (6 ms)
Tenue aux vibrations
30 g (10...1000 Hz)
MTTF [Années] 381
Données mécaniques
Poids [g] 332
Dimensions [mm] Ø 36,5 / L = 79
Matières flasque: aluminium; boîtier: acier protégé par pulvérisation
Vitesse de rotation mécanique max. [U/min] 12000
Couple de démarrage max. [Nm] 3
Température de référence couple [°C] 25
Type d'arbre arbre plein
Diamètre de l'arbre [mm] 10
Matière de l'arbre
acier
Charge max. sur l'arbre axiale en bout d'arbre [N] 40
Charge max. sur l'arbre radiale en bout d'arbre [N] 110
Remarques
Remarques
les fils / broches non utilisés (n.c.) ne doivent pas être utilisés
Raccordement électrique
Câble: 2 m, PUR; Longueur de câble max.: 100 m; axial
Diagrammes et courbes

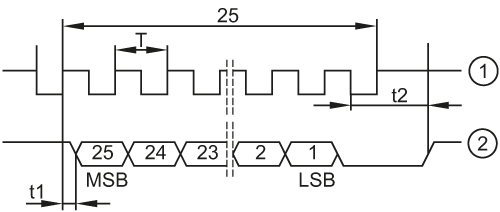

Diagramme d'impulsions
1 impulsion
2 données
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — RM8002-00 — 16.08.2017 —
