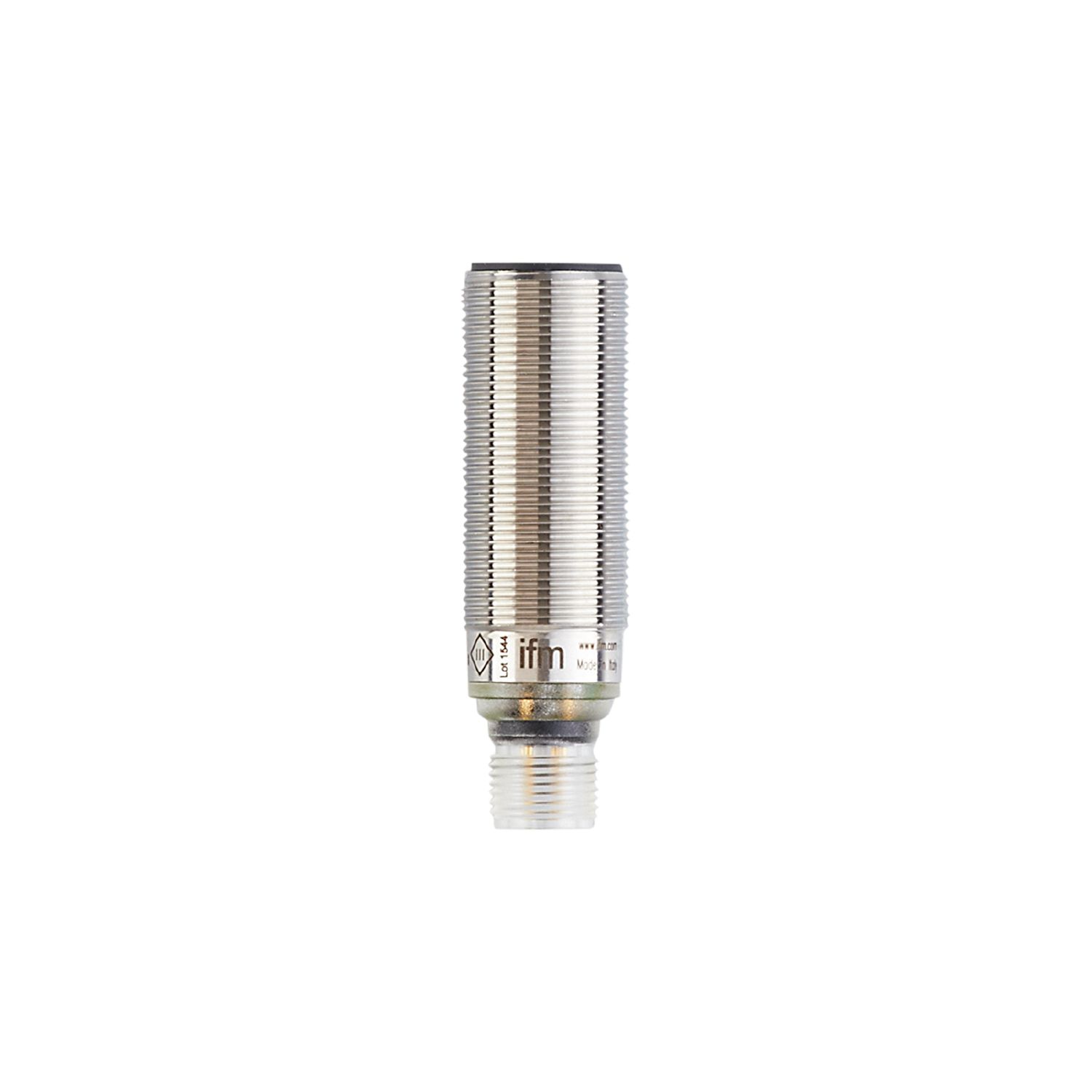

UGT523

Ultrasonisk sensor

UGB01200FOKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Kære kunde,
desværre findes dette datablad ikke på det ønskede sprog. Hvis du har flere spørgsmål, kan du kontakte os på e-mail info.dk@ifm.com.

Med de bedste hilsner
Dit ifm-team

  • Særligt pladsbesparende design til brug hvor pladsen er begrænset
  • Output-funktion normalt åben / normalt lukket som kan programmeres
  • Registrering uden kontakt uafhængigt af objektets farve, gennemsigtighed eller overfladeegenskaber
  • Nem justering af enhedsfunktionen via programmeringsledning
  • Tydeligt synlig LED der viser skiftestatus og ekko
  • ce
  • cul

Download
Technische Details
Produktegenskaber
Elektrisk design NPN
Udgangsfunktion normally open / normally closed; (parametrerbar)
Tasteafstand [mm] 80...1200; (Mål: 200 x 200 mm)
Kapsling gevindtype
Dimensioner [mm] M18 x 1 / L = 60,5
Elektriske Data
Driftspænding [V] 10...30 DC; ("supply class 2" iht. cULus)
Strømforbrug [mA] < 35
Kapslingsklasse III
Polaritetsbeskyttelse ja
Power-on forsinkelse [s] < 0,3
Konverter frekvens [kHz] 200
Indgange / Udgange
Antal inputs og outputs Antal digitale udgange: 1
Indgange
Synkroniserings input nej
Multiplex input nej
Udgange
Total antal udgange 1
Elektrisk design NPN
Antal digitale udgange 1
Udgangsfunktion normally open / normally closed; (parametrerbar)
Max. spændingfald på koblingsudgange DC [V] 2,2
Permanent strømbelastning på koblingsudgange DC [mA] 100
Switchfrekvens DC [Hz] 5
Kortslutningsbeskyttelse ja
Overbelastningssikret ja
Registreringsområde
Tasteafstand [mm] 80...1200; (Mål: 200 x 200 mm)
Blind zone [mm] 80
Åbningsvinkel cylindrisk [°] 14; (±2)
Max. afvigelse fra 90° vinkel sensor/emne [°] ± 4
Nøjagtighed / afvigelser
Temperatur kompencering ja
Hysterese [%] < 1
Tolerance, koblingspunkt [%] -2,5...2,5
Linearitetsfejl analog udgang [%] < 1
Henvisning De indikerede værdier opnåes efter en opvarmningstid på min. 20 minutter
Opløsning [mm] 2
Omgivende forhold
Omgivelsestemperatur [°C] -20...70
Kapslingsklasse IP 67
Godkendelser / Tests
EMC
EN 61000-4-2 ESD 4 kV CD / Kunststof
8 kV AD / metal
EN 61000-4-3 HF bestrålet 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF ledningsbåret 3 V
EN 55011 Klasse A
Vibrationsbestandig
EN 60068-2-6 Fc (10-55) Hz 1 mm amplitude, oscillations periode 5 min., 30 min. pr akse ved resonans eller 55 Hz
Chokbestandig
EN 60068-2-27 Ea ja
MTTF [År] 210
UL godkendelse
Ta -20...70 °C
Strømforsyning Class 2
Fil nummer UL E174191
Mekaniske data
Vægt [g] 79
Kapsling gevindtype
Dimensioner [mm] M18 x 1 / L = 60,5
Gevind betegnelse M18 x 1
Materiale rustfri stål (1.4404 / 316L); PA; epoxy glas keramik
Display / Betjeningsenhed
Display
udgangs status 1 x LED, gul
ekko 1 x LED, grøn
Tilbehør
Tilbehør (medfølger)
låsemøtrikker: 2, Rustfrit stål
Bemærkning
Bemærkning
driftsspænding "supply class 2" iht. cULus
Emballage-enheder 1 stk.
Elektrisk tilslutning
Tilslutning Stik: 1 x M12

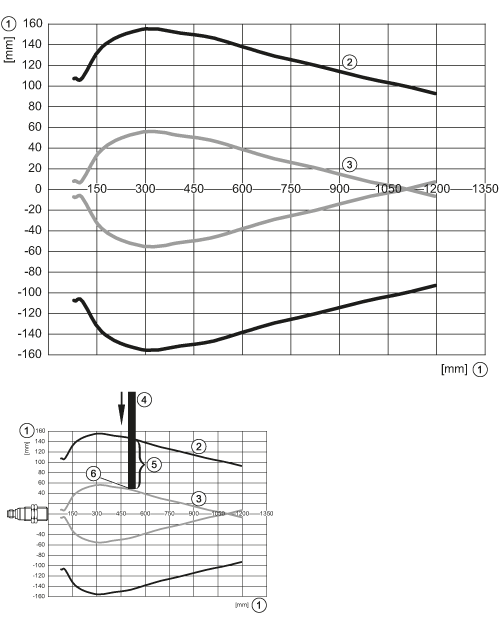

diagrammer og grafer

1: Afstand
2: registreringsområde
3: switch-on/switch-off graf
4: Mål 200 x 200 mm
5: 50 % af emnet skal være i aftastnings zonen
6: Koblingspunkt
