Magnetisch-induktiver Durchflusssensor

SM8050

SMR11GGX10KG/US

Magnetisch-induktiver Durchflusssensor

SM8050

SMR11GGX10KG/US

  • Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
  • Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
  • Mit Schalt-, Analog- und Impulsausgang
{{ifmVariantName}}



  • dnv_gl
  • ce
  • ukca
  • cpa
  • eac
  • cul
  • iolink
  • ec19352004
  • crn
Technische Details
Produktmerkmale
Anzahl der Ein- und Ausgänge Anzahl der analogen Ausgänge: 1
Messbereich [l/min] 0,2...100
Prozessanschluss Gewindeanschluss G 1 DN25 flachdichtend
Einsatzbereich
Besondere Eigenschaft Vergoldete Kontakte
Applikation für den industriellen Einsatz
Montage Anschluss an Rohrleitung durch Adapter
Medien Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
Hinweis zu Medien
Leitfähigkeit: ≥ 20 µS/cm
Viskosität: < 70 mm²/s (40 °C)
Mediumtemperatur [°C] -10...70
Druckfestigkeit [bar] 16
Druckfestigkeit [Mpa] 1,6
MAWP bei Applikationen gemäß CRN [bar] 11,2
Elektrische Daten
Betriebsspannung [V] 18...30 DC; (nach SELV/PELV)
Stromaufnahme [mA] 95; (24 V)
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] 5
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der analogen Ausgänge: 1
Ausgänge
Gesamtzahl Ausgänge 1
Ausgangssignal Analogsignal; IO-Link; (konfigurierbar)
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 250
Anzahl der analogen Ausgänge 1
Analogausgang Strom [mA] 4...20
Max. Bürde [Ω] 500
Überlastfest ja
Mess-/Einstellbereich
Messbereich [l/min] 0,2...100
Genauigkeit / Abweichungen
Strömungsüberwachung
Genauigkeit (im Messbereich) ± (0,8 % MW + 0,5 % MEW)
Wiederholgenauigkeit ± 0,2% MEW
Reaktionszeiten
Strömungsüberwachung
Ansprechzeit [s] 0,15; (dAP = 0, T19)
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profile Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mode ja
Benötigte Masterportklasse A
Prozessdaten analog 2
Min. Prozesszykluszeit [ms] 3
Unterstützte DeviceIDs
Betriebsart DeviceID
Default 577
Umgebungsbedingungen
Umgebungstemperatur [°C] -10...60
Lagertemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
DIN EN 60947-5-9
CPA-Zulassung
Modellnummer 002MI
Genauigkeitsklasse -
maximal zulässiger Fehler ± 1,5 % FS
Q (min) 0,01 m³/h
Q (t) -
Q (max) 6 m³/h
Schockfestigkeit
DIN IEC 68-2-27 20 g (11 ms)
Vibrationsfestigkeit
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [Jahre] 167
Druckgeräterichtlinie Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Mechanische Daten
Gewicht [g] 575
Werkstoffe 1.4404 (Edelstahl / 316L); PBT-GF20; FKM; TPE
Werkstoffe in Kontakt mit dem Medium 1.4404 (Edelstahl / 316L); PEEK; FKM
Prozessanschluss Gewindeanschluss G 1 DN25 flachdichtend
Bemerkungen
Bemerkungen
MW = Messwert
MEW = Messbereichsendwert
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
Diagramme und Kurven

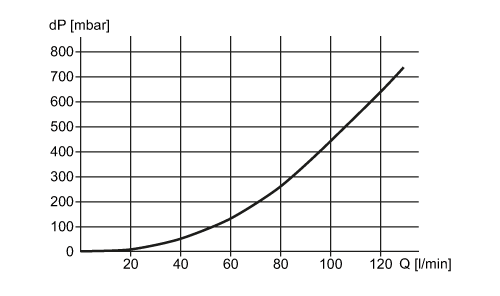

Druckverlust
dP Druckverlust
Q Durchflussmenge
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — SM8050-02 — 21.12.2021 —
