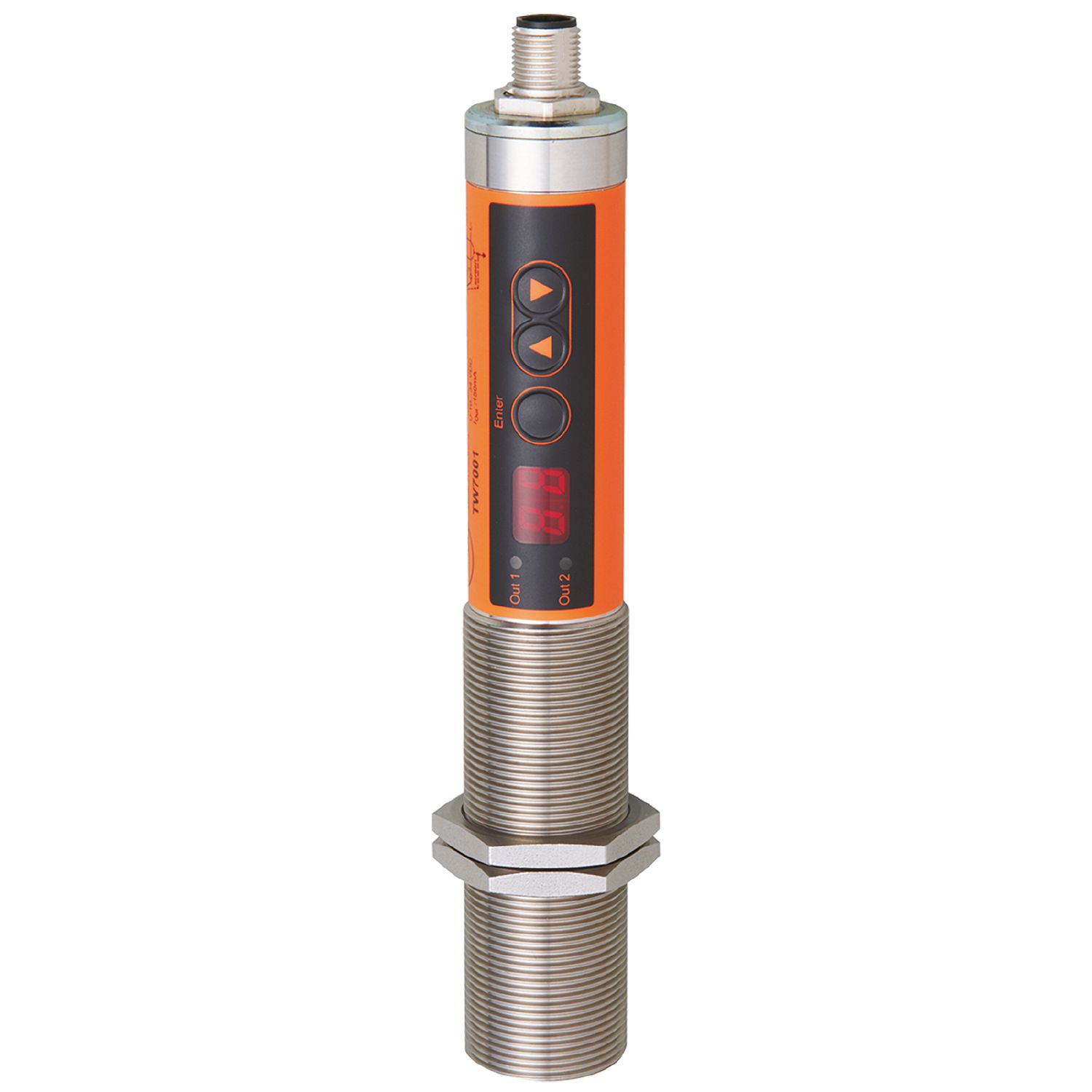

Infračervený teplotní senzor

TW7001

TW-006CNDM30-QFPKG/US

Infračervený teplotní senzor TW7001

Infračervený teplotní senzor

TW7001

TW-006CNDM30-QFPKG/US

  • Spolehlivá, bezkontaktní detekce objektů s velmi vysokou teplotou
  • Ideální pro použití v ocelářském nebo ve sklářském průmyslu
  • Intuitivní nastavení spínací teploty pomocí tlačítek a displeje
  • Spínací body dvou spínacích výstupů lze nastavit nezávisle na sobě
  • Robustní pouzdro a přesné čočky odolné vůči poškrábání pro použití v náročných průmyslových podmínkách
  • ce
Vlastnosti výrobku
Počet vstupů a výstupů Po digitálních výstupů: 2
Měřící rozsah
250...1250 °C 482...2282 °F
Oblast nasazení
Aplikace kalící teploty; grafit; Keramika; kovy; kování; spékání; tepelné zpracování; válcování
Elektrická data
Provozní napětí [V] 10...34 DC
Proudový odběr [mA] 30; (24 V)
Třída krytí III
Vstupy / výstupy
Počet vstupů a výstupů Po digitálních výstupů: 2
Vstupy
Testovací vstup testovací funkce aktivní při U(test) > 9 V
Výstupy
Celkový počet výstupů 2
Výstupní signál spínací signál
Elektrické provedení PNP
Po digitálních výstupů 2
Výstupní funkce spínač / rozpínač; (parametrizovatelný)
Max. úbytek napětí spínacího výstupu DC [V] 2,5
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 150
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící oblast
Rozsah vlnových délek [µm] 1...1,7
Měřící / nastavovací rozsah
Měřící rozsah
250...1250 °C 482...2282 °F
Nastavení z výroby SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 %
Spínací bod SP
250...1240 °C 482...2264 °F
Zpětný spínací bod rP
250...1240 °C 482...2264 °F
V krocích po
10 °C 18 °F
Rozlišení
Rozlišení spínacího výstupu [K] 10
Rozlišení zobrazení [K] 10
Přesnost / odchylky
Přesnost [K] < ± 1 %; (< ± 1 % z MEW (míra emisí = 1 a T = 23°C))
Reakční doby
Doba odezvy [ms] 2
Software / programování
Nastavení spínacího bodu Programovací tlačítka
Parametrizační možnost Hystereze; spínač / rozpínač; zpoždění sepnutí / rozepnutí
Okolní podmínky
Okolní teplota [°C] 0...65
Skladovací teplota [°C] -20...80
Max. přípustná relativní vlhkost vzduchu [%] 95; (bez kondenzace)
Krytí IP 65
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF- ozářeno 10 V/m
DIN EN 61000-4-4 Burst 2 kV Vazební kleště
DIN EN 61000-4-5 Surge 0,5 / 1 kV
DIN EN 61000-4-6 přenášeno vysokou frekvencí 10 V
EN 55011 emise třída B
Odolnost vůči rázům
DIN EN 60068-2-27 30 g (11 ms)
Odolnost proti vibracím
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [let] 117
Mechanická data
Hmotnost [g] 433,5
Pouzdro Typ závitu
Rozměry [mm] M30 x 1,5 / L = 189
Označení závitu M30 x 1,5
Materiály Pouzdro se závitem: nerezová ocel (1.4305 / 303); Polyester
Materiál optické čočky
Tvrzené optické sklo
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 2 x LED, žlutá
Funkční signalizace 7-segmentový LED displej, 2-místný
Měřené hodnoty 7-segmentový LED displej, 2-místný
Ovládací prvky
3 Tlačítka
Příslušenství
Dodané položky
upevňovací matice: 2
Upozornění
Upozornění
MW = meřená hodnota
MEW = Koncová hodnota měřícího rozsahu
Obsah balení 1 ks
Elektrické připojení
Připojení konektorové provedení: 1 x M12
diagramy a grafy
1 průměr měřeného bodu
2 měřící vzdálenost
