Optický distanční senzor
O5D150
O5DLCPKG/US
Optický distanční senzor
O5D150
O5DLCPKG/US
- Velmi velký rozsah díky měření průběhové doby světla
- Spolehlivé potlačení pozadí a detekce nezávislá na barvě
- S displejem a tlačítky pro přesné nastavení spínacího bodu
- Laserová třída ochrany 1 pro splnění požadavků automobilového průmyslu
- Spolehlivá detekce lesklých povrchů
{{ifmVariantName}}
Vlastnosti výrobku
| Druh světla | červené světlo |
|---|---|
| Laserová ochranná třída | 1 |
| Pouzdro | Kvádrové |
Oblast nasazení
| Speciální vlastnosti | Vyclonění pozadí |
|---|
Elektrická data
| Provozní napětí [V] | 10...30 DC; ("třída napájení 2" podle cULus) |
|---|---|
| Proudový odběr [mA] | 75; (24 V) |
| Třída krytí | III |
| Ochrana proti přepólování | ano |
| Druh světla | červené světlo |
| Vlnová dálka [nm] | 650 |
| Typ životnosti [h] | 50000 |
Vstupy / výstupy
| Počet vstupů a výstupů | Po digitálních výstupů: 2 |
|---|
Výstupy
| Celkový počet výstupů | 2 |
|---|---|
| Elektrické provedení | PNP |
| Po digitálních výstupů | 2 |
| Výstupní funkce | spínač / rozpínač; (antivalentní) |
| Proudová zatížitelnost pro každý výstup [mA] | 100 |
| Spínací frekvence DC [Hz] | 11 |
| Ochrana proti zkratu | ano |
| Typ ochrany proti zkratu | Taktovaný |
| Ochrana proti přetížení | ano |
Měřící oblast
| Max. průměr světelné skvrny [mm] | 5 | |
|---|---|---|
| Rozměry světelné skvrny | 2 m | |
| Detekce rozsahu hystereze [%] | < 4 | |
| Poznámka k hysterezi měřícího rozsahu |
|
|
| Potlačením pozadí k dispozici | ano | |
| Vyclonění pozadí [m] | < 20 |
Měřící / nastavovací rozsah
| Měřící rozsah [m] | 0,03...2 |
|---|---|
| Měřící frekvence [Hz] | 33 |
Rozhraní
| Komunikační rozhraní | IO-Link | ||||
|---|---|---|---|---|---|
| Typ přenosu | COM2 (38,4 kBaud) | ||||
| IO-Link verze | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profily | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis | ||||
| Mód SIO | ano | ||||
| Analogová procesní data | 1 | ||||
| Binární procesní data | 1 | ||||
| Min. doba procesního cyklu [ms] | 6,6 | ||||
| Podporovaná ID zařízení |
|
Okolní podmínky
| Okolní teplota [°C] | -25...60 | |
|---|---|---|
| Poznámka k okolní teplotě |
|
|
| Krytí | IP 65; IP 67 | |
| Max. odolnost vnějšímu světlu [klx] | 10; (na objektu) |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Laserová ochranná třída | 1 | ||||||||||
| Poznámka k ochraně před laserem |
|
||||||||||
| MTTF [let] | 151 |
Mechanická data
| Hmotnost [g] | 84,5 |
|---|---|
| Pouzdro | Kvádrové |
| Rozměry [mm] | 56 x 18,2 x 46,8 |
| Materiály | pouzdro: PA; Čelní rám: Nerezová ocel; obslužné pole: TPU; optika: PMMA |
| Přizpůsobení čočky | stranová optika |
Zobrazení / ovládací prvky
| Zobrazení |
|
||||||
|---|---|---|---|---|---|---|---|
| Zobrazovací jednotka | cm |
Upozornění
| Obsah balení | 1 ks |
|---|
Elektrické připojení
| Připojení | konektorové provedení: 1 x M12; kódování: A |
|---|
diagramy a grafy
|

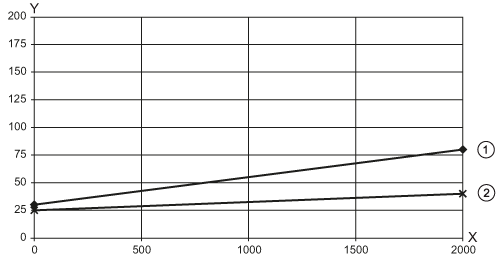

Hysterezní křivka
|
|
|---|
Další údaje
Přesnost
| Přesnost | ||||
| vzdálenost | černá (6 % remise) | bílá (90 % remise) | ||
| 0 mm | ± 25 mm | ± 25 mm | ||
| 500 mm | ± 25 mm | ± 25 mm | ||
| 1000 mm | ± 25 mm | ± 25 mm | ||
| 1500 mm | ± 40 mm | ± 30 mm | ||
| 2000 mm | ± 50 mm | ± 30 mm |
| Vnější světlo dopadající na objekt | < 10 klx |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — O5D150-01 — 13.04.2023 —
O5D150 –
O5DLCPKG/US

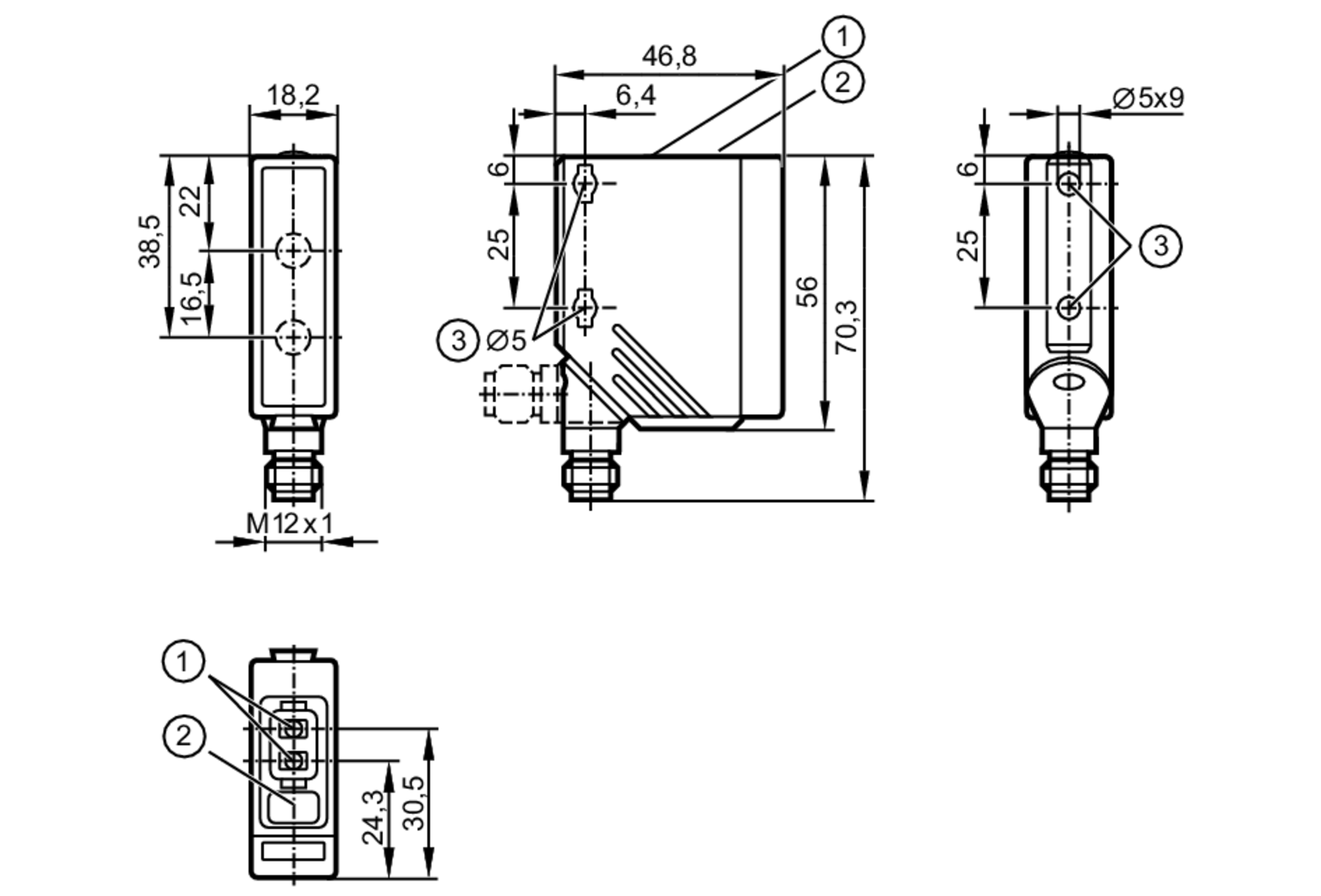

- 1:
- Nastavovací tlačítka
- 2:
- alfanumerický displej 3-místný
- 3:
- Utahovací moment < 2 Nm při použití upevňovacího šroubu M5
- ----
- přijímač ve vrchní optice
- vysílač ve spodní optice

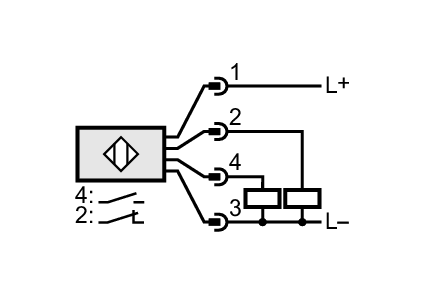

Elektrické připojení
konektorové provedení: 1 x M12; kódování: A
Připojení
- 4:
- OUT / IO-Link
