- ANT516
Cabezal de lectura/escritura RFID HF
ANT516
DTRHF KQRWIDUS03-
Cabezal de lectura/escritura RFID HF
ANT516
DTRHF KQRWIDUS03-
- Para la identificación fiable de tags en portapiezas y productos
- Cabezal de lectura/escritura RFID HF en formato plano para la utilización en espacios reducidos
- Alto grado de protección para las exigencias de entornos industriales agresivos
- Apto para la utilización con adaptadores para antenas RFID para el aumento del alcance
- Para la conexión a unidades de evaluación RFID LF/HF a través de conector M12
{{ifmVariantName}}
| Campo de aplicación | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Aplicación | Detección de objetos en sistemas transportadores | ||||||||
| Homologación de equipos radioeléctricos para | EU/RED; Japón; Australia; China; Taiwán; India; Singapur; Ucrania; EE.UU.; Canadá; Malasia | ||||||||
| Nota sobre la homologación de equipos radioeléctricos |
|
||||||||
| Datos eléctricos | |||||||||
| Tensión de alimentación [V] | 19,2...28,8 DC | ||||||||
| Consumo de corriente [mA] | < 60 | ||||||||
| Clase de protección | III | ||||||||
| Frecuencia de trabajo [MHz] | 13,56 | ||||||||
| Estándar RFID | ISO 15693 | ||||||||
| Rango de detección | |||||||||
| Distancia al cabezal de lectura/escritura frontal [mm] | 170 | ||||||||
| Distancia al cabezal de lectura/escritura lateral [mm] | 160 | ||||||||
| Distancia respecto al tag [mm] |
|
||||||||
| Interfaces | |||||||||
| Interfaz de comunicación | DATA / DTE10x | ||||||||
| Condiciones ambientales | |||||||||
| Temperatura ambiente [°C] | -20...60 | ||||||||
| Temperatura de almacenamiento [°C] | -25...80 | ||||||||
| Grado de protección | IP 67; IP 69K | ||||||||
| Homologaciones / pruebas | |||||||||
| CEM |
|
||||||||
| Resistencia a choques |
|
||||||||
| Resistencia a vibraciones |
|
||||||||
| Homologación de equipos radioeléctricos | EN 302 291-1 V1.1.1 / EN 302 291-2 V1.1.1 | ||||||||
| MTTF [años] | 457,9 | ||||||||
| Homologación UL |
|
||||||||
| Datos mecánicos | |||||||||
| Peso [g] | 90 | ||||||||
| Carcasa | rectangular | ||||||||
| Tipo de montaje | no enrasable | ||||||||
| Dimensiones [mm] | 20 x 7 x 48 | ||||||||
| Materiales | PBT; TPE-U; Acero inoxidable | ||||||||
| Indicaciones / elementos de mando | |||||||||
| Indicación |
|
||||||||
| Notas | |||||||||
| Cantidad por pack | 1 unid. | ||||||||
| Conexión eléctrica | |||||||||
| Cable: 2 m, PUR; 3 x 0,14 mm² | |||||||||
| Conexión eléctrica - Conector macho | |||||||||
| Conexión | Conector: 1 x M12; codificación: A | ||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-ES — ANT516-01 — 09.12.2022 —
|
|||||||||

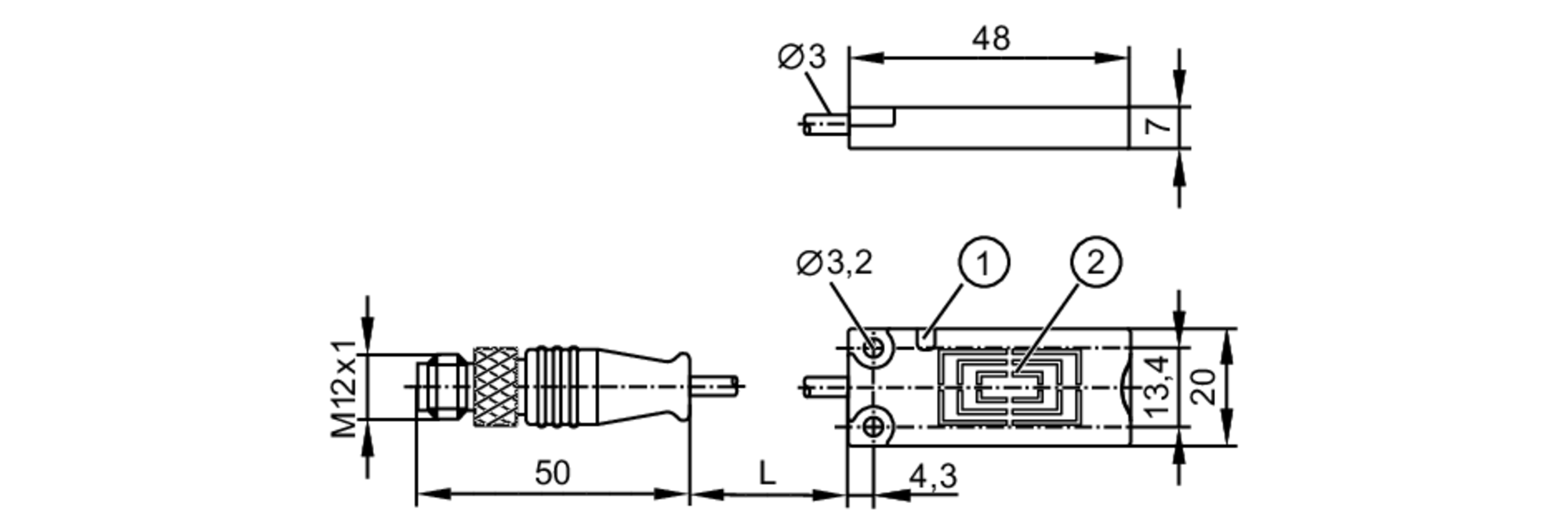

ANT516 –
DTRHF KQRWIDUS03-
- 1
- LED
- 2
- Superficie activa

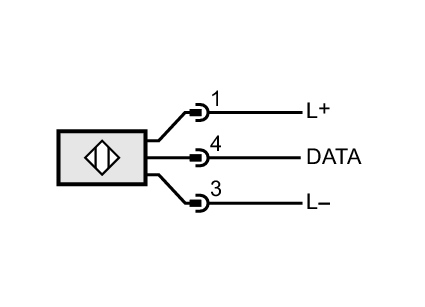

Conexión eléctrica
Cable: 2 m, PUR; 3 x 0,14 mm²
Conexión eléctrica - Conector macho
Conector: 1 x M12; codificación: A
