Sensore di accelerazione

VIBRATION SENSOR

VSA005

{{'OPTIONAL_INFO' | productAvailability | error}}

Gentile Cliente,
questa scheda tecnica non è purtroppo disponibile nella lingua selezionata. Per ulteriori domande, si prega di inviare un'e-mail.

Cordiali saluti
Il team ifm

  • Per il rilevamento affidabile delle vibrazioni di macchine e impianti
  • Per il collegamento ad una centralina diagnostica per sensori di vibrazione
  • Ampio campo della temperatura di esercizio e alto grado di protezione per i requisiti di ambienti industriali con condizioni critiche
  • Corpo compatto e robusto in acciaio inox con alta resistenza meccanica al sovraccarico
  • Ottima ripetibilità e minima deriva dei parametri
  • ce
  • eac
  • cul
Download
Technische Details
Applicazione
Modello Per il collegamento alla centralina diagnostica esterna VSE
Applicazione rilevamento delle vibrazioni
Dati elettrici
Tensione di esercizio [V] 7,2...10,8 DC; (cULus: 9 V DC)
Corrente assorbita [mA] < 15
Min. resistenza di isolamento [MΩ] 100; (500V DC)
Classe di isolamento III
Protetto da inversione di polarità si
Uscite
Uscita analogica corrente [mA] 0...10
Carico max [Ω] 300
Campo di misura/regolazione
Campo di misura vibrazione [g] -25...25
Campo di frequenza [Hz] 0...10000
Principio di misura capacitivo
Sensibilità [µA/g] 142
Numero assi di misura 1
Precisione / Deriva
Deriva della linearità 0,2 %
Condizioni ambientali
Temperatura ambiente [°C] -20...80
Indicazioni per la temperatura ambiente
cULus: < 80 °C
Temperatura di immagazzinamento [°C] -20...80
Grado di protezione IP 67
Test / Certificazioni
EMC
EN 61000-6-2
EN 61000-6-3
EN 50178
Resistenza agli urti
DIN EN 60068-2-27 50 g 11 ms
Resistenza alle vibrazioni
DIN EN 60068-2-20 20 g / 10 ... 2000 Hz
MTTF [anni] 2661

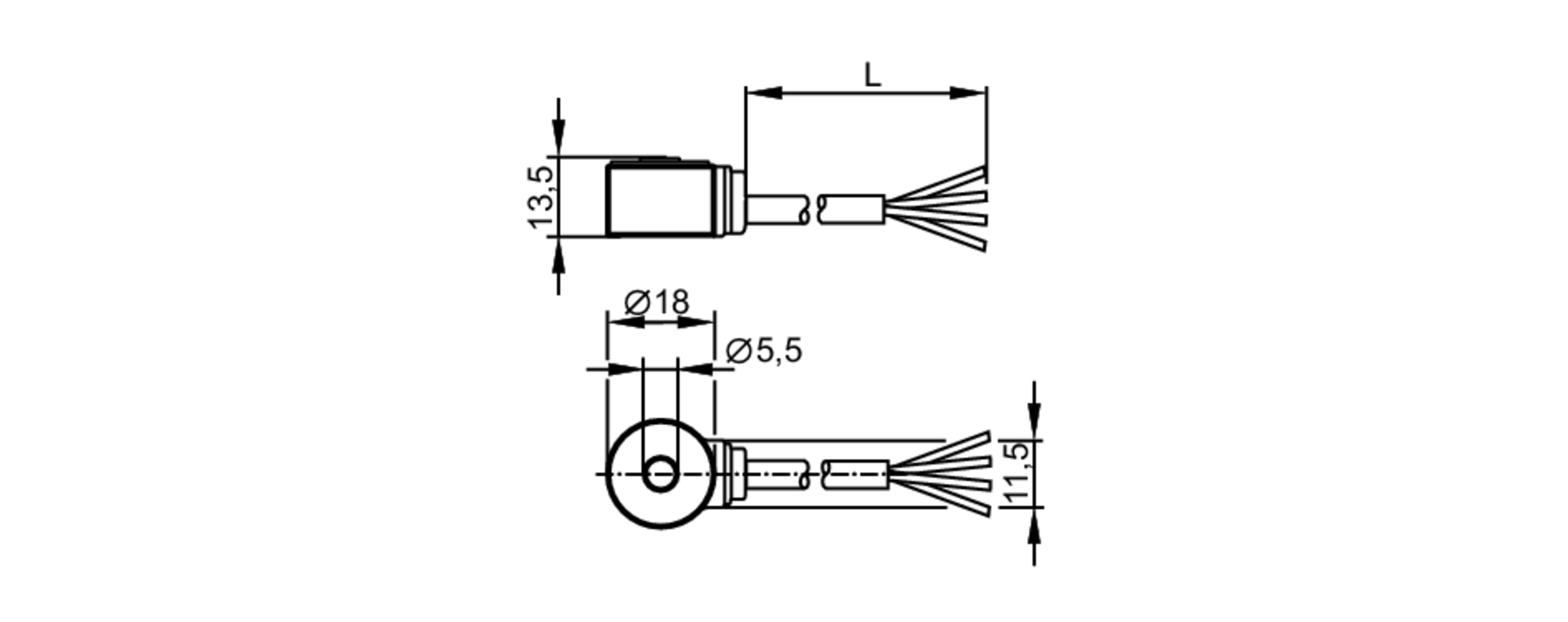

Dati meccanici
Peso [g] 323,5
Tipo di montaggio vite di montaggio
Materiali Corpo: 1.4404 (AISI 316L)
Coppia di serraggio [Nm] 5
Mechanische Überlastfestigkeit [g] 500
Idoneità della catena portacavi si
Idoneità della catena portacavi
Raggio di curvatura con installazione fissa : min. 4 x diametro del cavo
raggio di piegatura con utilizzo flessibile : min. 15 x diametro del cavo
Tipo di sensore Sistema micro-elettromeccanico (MEMS)
Accessori
Accessori inclusi
Vite cilindrica: 1 x M5 x 20, Torx 15
Osservazioni
Quantità 1 pezzo
Collegamento elettrico
Cavo: 10 m, PUR, Ø 4 mm, schermato; Max. lunghezza del cavo: 250 m; schermo collegato al corpo; 4 x 0,14 mm²
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — VSA005-01 — 04.12.2014 —
