OVP800

Video Processing Unit (VPU)

Name: OVP800
Brand: ifm
SKU: OVP800
Price: 1032.90 CHF

OVP800

OVPAA/RO/E0/E1/NJ TX2/4GB

Video Processing Unit (VPU)

OVP800

OVPAA/RO/E0/E1/NJ TX2/4GB

Applicazione

Applicazione	Elaborazione industriale dell'immagine

Dati elettrici

Tensione di esercizio [V]	19,2...28,8 DC
Max. corrente assorbita [mA]	2710; (310 + (n x 800) n = numero di telecamere)
Potenza assorbita [W]	33,2; (7,4 + n x ((FPS x 0,32) + 2,2); n = numero di telecamere; FPS = frequenza fotogrammi della telecamera)

Interfacce

Numero delle interfacce CAN	1
Numero delle interfacce Ethernet	2
Numero delle interfacce USB	2

CAN

Protocollo	protocollo libero

Ethernet

Standard di trasmissione

1GBase-T

Velocità di trasmissione

1000 MBit/s

Protocollo

TCP/IP

Impostazioni di fabbrica

Indirizzo IP: 192.168.0.69

subnet mask: 255.255.255.0 (Class C)

indirizzo IP gateway: 192.168.0.201

indirizzo MAC: vedere etichetta

Interfaccia sensore

Standard di trasmissione

FPD-Link

Tipo di connettore

HFM (Mini-FAKRA)

Nota per le interfacce

massimo numero telecamere: vedere Istruzioni per l’uso

USB

Tipo di connettore	Mini-USB; tipo A
Versione	2.0; 3.0

Condizioni ambientali

Temperatura ambiente [°C]	-10...40
Temperatura di immagazzinamento [°C]	-40...85
Grado di protezione	IP 50

Test / Certificazioni

EMC

EN IEC 61000-6-4	Emissione di interferenze / ambienti residenziali, commerciali e piccole aziende
EN IEC 61000-6-2	Immunità alle interferenze / ambienti industriali

Resistenza agli urti

DIN EN 60068-2-27	50 g / (11 ms) non ricorrente
DIN EN 60068-2-27	40 g / (6 ms) ricorrente

Resistenza alle vibrazioni

DIN EN 60068-2-6	2 g / (10...150 Hz)
DIN EN 60068-2-64	2,3 g RMS / (10...500 Hz)

Sicurezza elettrica

DIN EN 61010-2-201

alimentazione elettrica solo tramite circuiti elettrici PELV

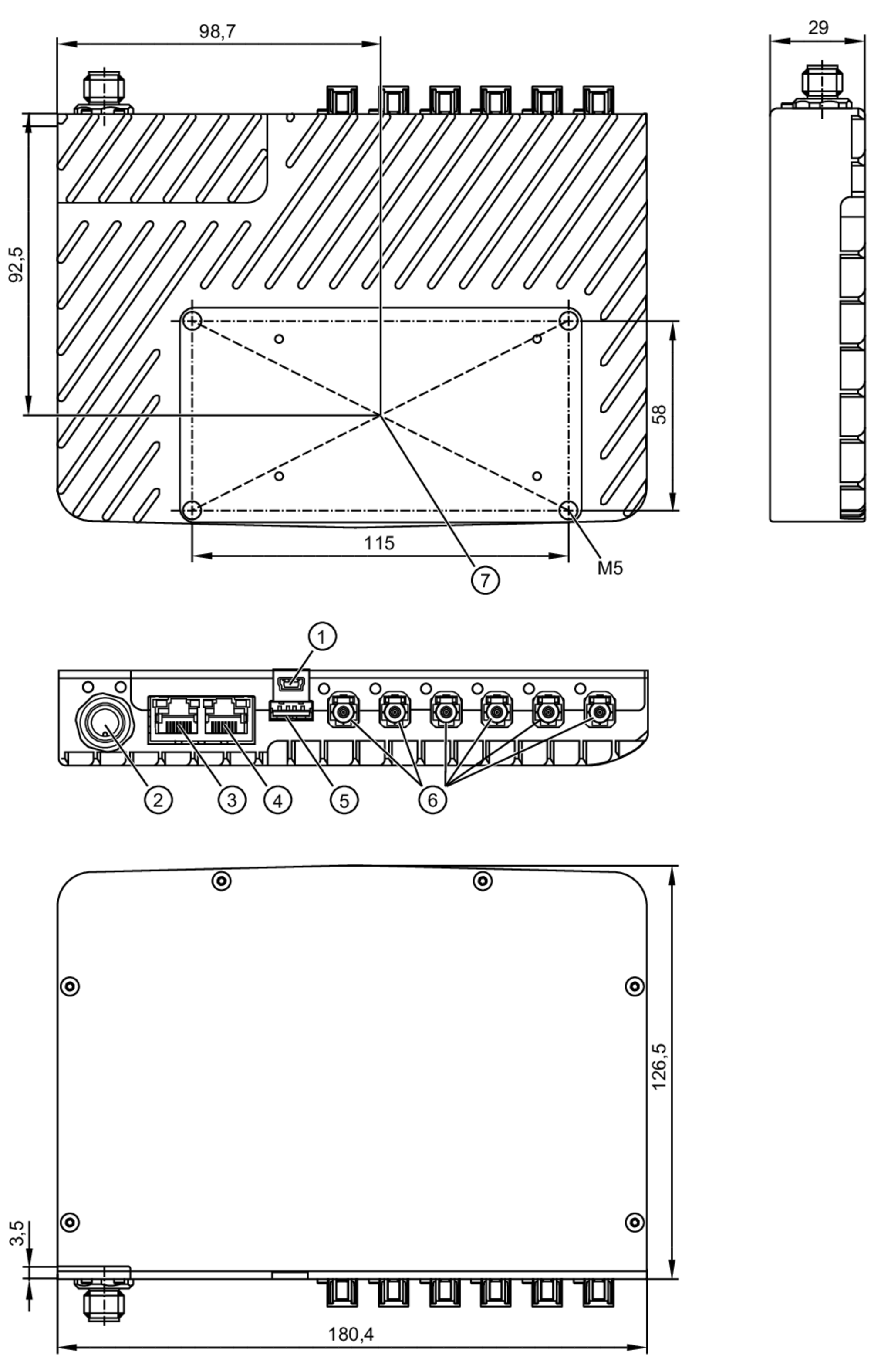

Dati meccanici

Peso [g]	1338,3
Dimensioni [mm]	126,5 x 29 x 180,4
Materiali	Corpo: alluminio
Coppia di serraggio [Nm]	< 5,5

Hardware

Processore	CPU: Dual-Core NVIDIA Denver 2 64 Bit ; ARM Cortex A57; GPU: NVIDIA Pascal 256 CUDA Cores (1,3 TFLOPs) SOM: Nvidia Jetson TX2 4GB Module
Memoria	4GB 128-bit LPDDR4, 1600 MHz - 51.2 GB/s
Memoria di massa	16GB eMMC 5.1 Flash

Osservazioni

Quantità	1 pezzo

Collegamento elettrico - Tensione di alimentazione / CAN

	Connettore: 1 x M12; codifica: A

Collegamento elettrico - connettore USB

	Connettore: 1 x interfaccia Mini-USB

Collegamento elettrico - connettore USB Typ A

	Connettore: 1 x Typ A

Collegamento elettrico - interfaccia sensore

	Connettore: 6 x HFM (Mini-FAKRA) (AMK12A-1M4Z5-A)

Altri dati

Collegamento

	Port 0	Port 1	Port 2	Port 3	Port 4	Port 5
esempio 1	telecamera 1 (3D)	telecamera 2 (3D)	telecamera 1 (2D)	telecamera 2 (2D)	telecamera 3 (3D)	telecamera 4 (3D)
esempio 2	telecamera 1 (2D)	telecamera 2 (2D)	telecamera 1 (3D)	telecamera 2 (3D)	telecamera 3 (2D)	telecamera 4 (2D)
esempio 3	telecamera 1 (3D)	telecamera 2 (3D)	telecamera 3 (3D)	telecamera 4 (3D)	telecamera 5 (3D)	telecamera 6 (3D)

Le porte 0 e 1, 2 e 3, 4 e 5 devono essere assegnate allo stesso tipo di sensore di immagine.
Collegando le telecamere, tenere presente i diversi tipi di sensore di immagine 3D 38k e VGA.

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — OVP800-00 — 15.03.2023 —
