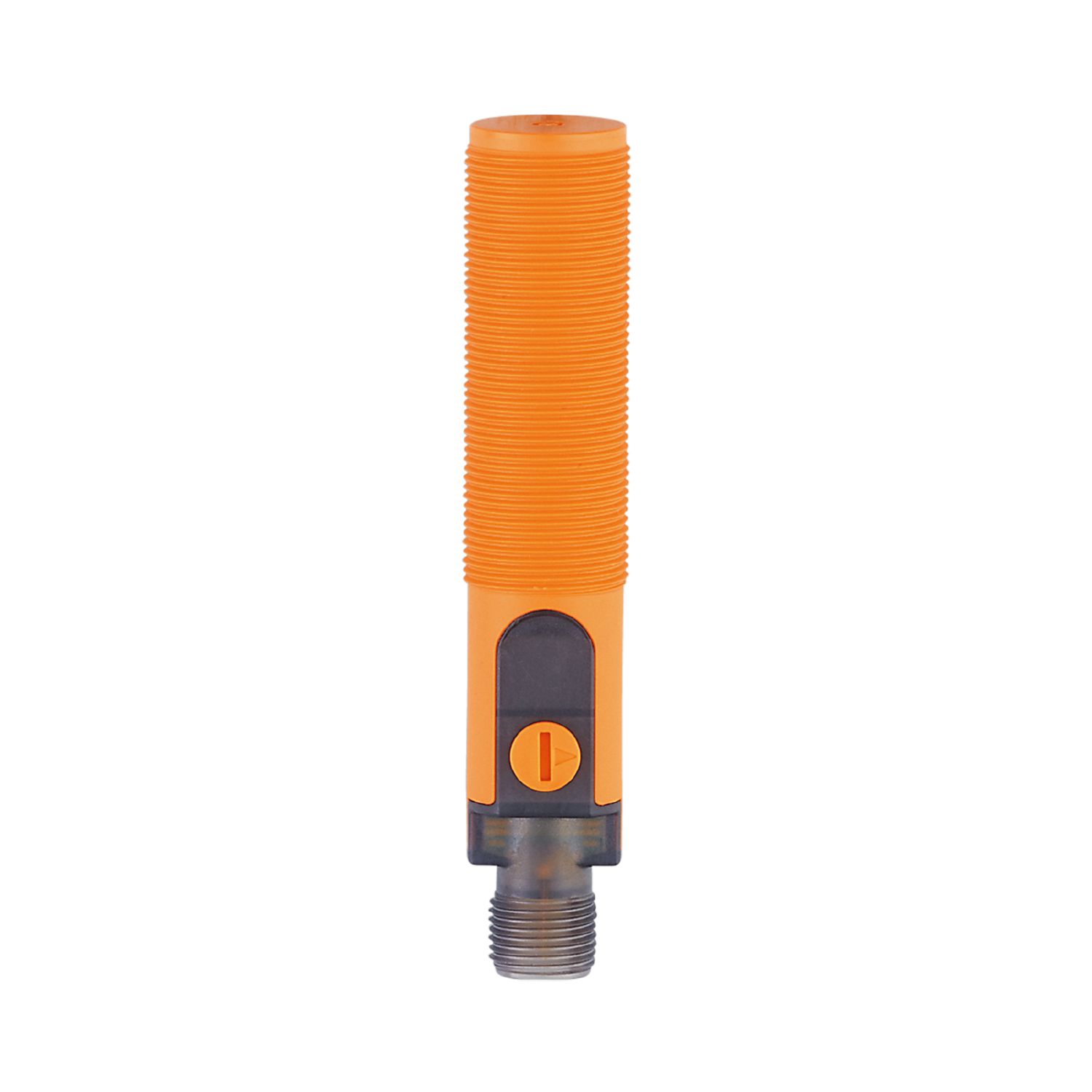

Sensore capacitivo

KG5307

KG-3150NAPKG/SL/1P/US/IO

Sensore capacitivo

KG5307

KG-3150NAPKG/SL/1P/US/IO

  • Distanza di commutazione impostabile
  • Alto grado di protezione per i requisiti di settori industriali con condizioni critiche
  • Utilizzo con temperatura del fluido elevata
  • Per rilevamento della posizione o monitoraggio del livello
{{ifmVariantName}}



  • ce
  • ukca
  • eac
  • cul
  • iolink
Dettagli tecnici
Caratteristiche del prodotto
Modello elettrico PNP
Funzione uscita NC
Distanza di commutazione [mm] 0,5...30
Interfaccia di comunicazione IO-Link
Corpo Tipo filettato
Dimensioni [mm] M18 x 1 / L = 92,5
Applicazione
Temperatura del fluido [°C] -25...110
Dati elettrici
Tensione di esercizio [V] 10...30 DC
Corrente assorbita [mA] < 22
Classe di isolamento III
Protezione da inversione di polarità si
Uscite
Modello elettrico PNP
Funzione uscita NC
Max. caduta di tensione uscita di commutazione DC [V] 2,5
Permanente capacità di corrente dell'uscita di commutazione DC [mA] 200
Frequenza di commutazione DC [Hz] 30
Resistente a cortocircuito si
Resistente a sovraccarico si
Campo di rilevamento
Distanza di commutazione [mm] 0,5...30
Distanza di commutazione impostabile si
Impostazione di fabbrica distanza di commutazione [mm] 15
Distanza di commutazione reale Sr [mm] 15 ± 10 %
Precisione / Deriva
Isteresi [% di Sr] 1...15
Deriva del punto di commutazione [% di Sr] -15...15
Interfacce
Interfaccia di comunicazione IO-Link
Tipo di trasmissione COM2 (38,4 kBaud)
Versione IO-Link 1.1
Standard SDCI IEC 61131-9
Profili Smart Sensor: Process Data Variable; Device Identification
Modo SIO si
Classe richiesta per porta master A
Min. tempo di ciclo del processo [ms] 20
Funzioni IO-Link (acicliche) Tag specifico per l'applicazione; contatore delle ore operative; NO / NC (configurabile); PNP / NPN (parametrierbar); Regolazione del punto di commutazione; Isteresi
Condizioni ambientali
Temperatura ambiente [°C] -25...80
Grado di protezione IP 65; IP 67; IP 69K
Test / Certificazioni
EMC
EN 61000-4-2 8 kV AD / 4 kV CD
EN 61000-4-3 10 V/m
EN 61000-4-4 2 kV
EN 61000-4-6 10 V
EN 55011 Classe B
Resistenza a vibrazione
DIN EN 60947-5-2 1 mm di ampiezza, durata della vibrazione 5 min., 30 min. per ogni asse con risonanza oppure 55 Hz
Resistenza agli urti
DIN EN 60947-5-2 30 g 6 shock / 11 ms semisinusoidali (x, y, z)
MTTF [anni] 1204
Certificazione UL
Ta -25...60 °C
Enclosure type Type 1
Tensione di alimentazione Limited Voltage/Current
Numero di certificazione UL D003
Numero file UL E174191
Dati meccanici
Peso [g] 26,2
Corpo Tipo filettato
Montaggio montaggio non schermato
Dimensioni [mm] M18 x 1 / L = 92,5
Definizione filettatura M18 x 1
Materiali PBT; PC; POM
Coppia di serraggio [Nm] 8
Elementi di indicazione e comando
Indicazione
Stato di commutazione 1 x LED, giallo
Accessori
Fornitura
dadi di fissaggio: 2
Osservazioni
Quantità 1 pezzo
Collegamento elettrico - connettore
Collegamento Connettore: 1 x M12; codifica: A
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — KG5307-00 — 02.03.2022 —
