modem radio CAN LTE/GNSS

Name: CR3158
Brand: ifm
SKU: CR3158
Price: 739.70 CHF

CR3158

mIOT/Gateway 4G/EXT

modem radio CAN LTE/GNSS

CR3158

mIOT/Gateway 4G/EXT

Trasmissione dati globale tramite rete mobile 4G / LTE e connessione live tramite WLAN/Bluetooth
Rilevamento dei dati di posizione e trasferimento al cloud
Comunicazione sicura TLS end-to-end
Buffering sicuro dei dati anche con connessioni radio instabili
Collegamento al sistema di controllo macchina tramite interfaccia CAN

Applicazione

Certificazione apparecchiature radio per

UE/RED; USA; Canada

Nota sulla certificazione radio

L'elenco dei paesi che applicano la direttiva europea sulle apparecchiature radio 2014/53/UE si trova nella sezione "Download".

Dati elettrici

Tensione di esercizio [V]	8...32 DC
Tensione nominale DC [V]	12 / 24
Tolleranza della tensione nominale [%]	50
Tolleranza della tensione nominale 2 [%]	50
Corrente assorbita [mA]	< 250; (Funzionamento normale; modalità Sleep: < 500 µA)

Ingressi/Uscite

Numero totale di ingressi e uscite	Numero degli ingressi analogici: 3; Numero delle uscite digitali: 1

Ingressi

Numero degli ingressi analogici	3
Ingresso analogico tensione [V]	0...15
Risoluzione ingresso analogico	12 Bit

Uscite

Numero delle uscite digitali	1
Campo di tensione DC [V]	6...36
Permanente capacità di corrente dell'uscita di commutazione DC [mA]	500

Campo di misura/regolazione

Misurazione dell'accelerazione

Risoluzione	16 bit
Frequenza di misura [Hz]	10
Numero assi di misura	3
Campo di misura accelerazione [g]	± 16

Misurazione dell'inclinazione

Risoluzione	16 bit
Frequenza di misura [Hz]	10
Numero assi di misura	3
Campo di misura tasso di imbardata del veicolo [°/s]	± 250

Interfacce

Interfaccia di comunicazione	CAN; WLAN; Bluetooth; rete mobile
Numero delle interfacce CAN	3
Numero delle interfacce USB	1

Bluetooth

Standard di trasmissione	EDR 2.1; EDR 5.0
Potenza di emissione [mW]	22,39; (Antenna integrata)

CAN

Interfaccia

CAN Interface 2.0 A/B ISO 11898

Nota per le interfacce

CAN2: Separate elettricamente

Rete mobile

Standard di trasmissione

GSM; GPRS; EDGE; UMTS; HSPA; 3G; 4G; LTE Cat-4

Banda di frequenza

GSM / GPRS / EDGE / 2G: 850 / 900 / 1800 / 1900; UMTS / HSPA / 3G: 850 (B5) / 900 (B8) / 1700 (B4) / 1900 (B2) / 2100 (B1); 4G / LTE Cat 4: 700 (B12, B17) / 750 (B13, B28) / 800 (B20) / 850 (B5) / 900 (B8) / 1700 (B4) 1800 (B3) / 1900 (B2) / 2100 (B1) / 2600 (B7)

Nota per le interfacce

Carta SIM installato fisso

USB

Tipo di connettore	Mirco-AB
Tipo di utilizzo	aggiornamento firmware

WLAN

Standard di trasmissione	IEEE 802.11 a/b/g/n
Banda di frequenza	2,4 GHz; 5 GHz
Potenza di emissione [mW]	53,23; (2,4 GHz; 22,39 mW: 5 GHz; Antenna integrata)

Condizioni ambientali

Temperatura ambiente [°C]	-40...85
Grado di protezione	IP 67

Test / Certificazioni

Norma	EN 61000-6-2; EN 61000-6-3; IEC 62368-1; UN/ECE-R10; EN ISO 13766-1; ISO 7637-2; IEC 60068-2-30; IEC 60068-2-6; IEC 60068-2-27; IEC 60068-2-31

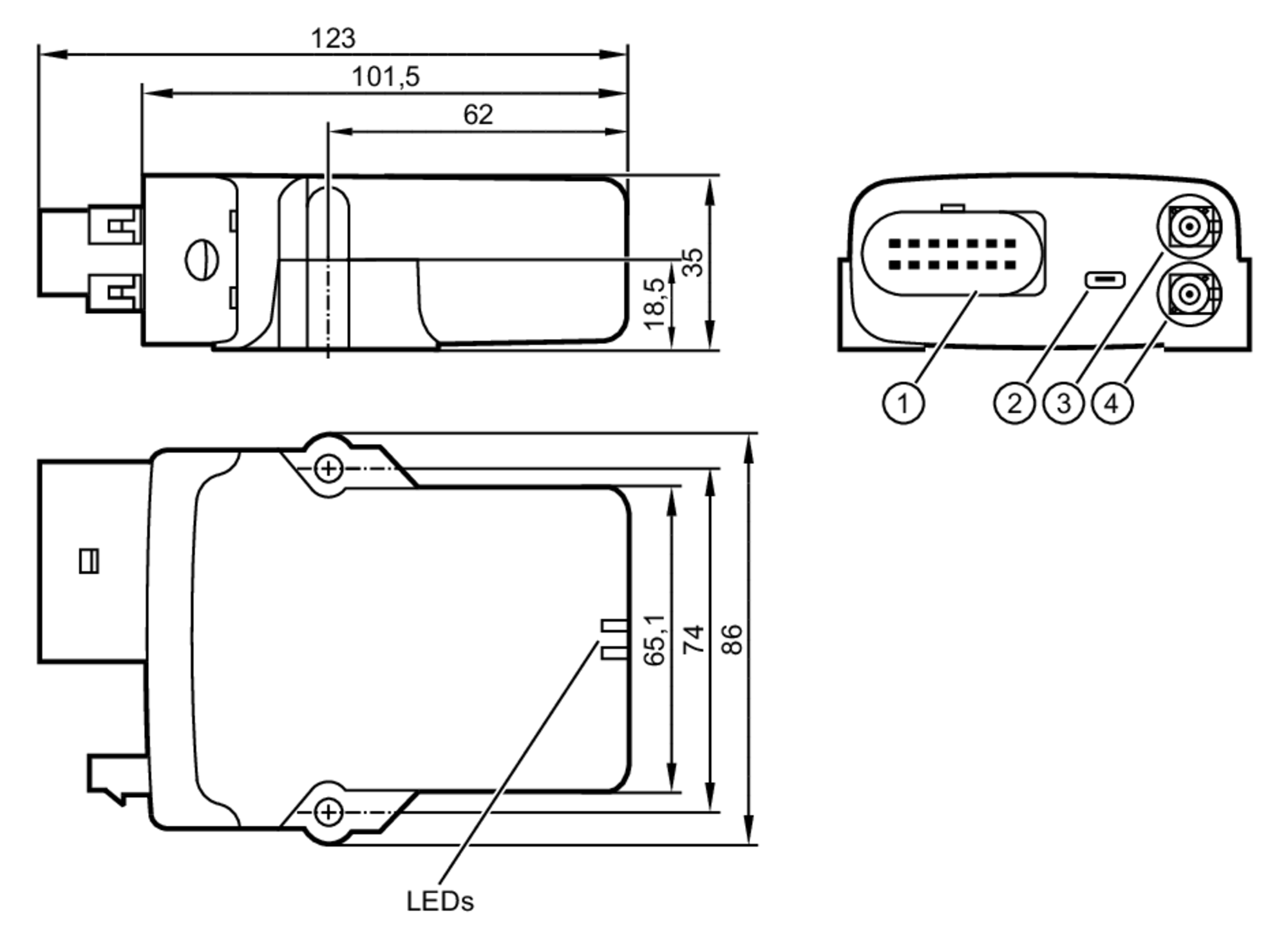

Dati meccanici

Peso [g]	248
Materiali	Corpo: PA nero

Elementi di indicazione e comando

Indicazione

stato

2 x LED, multicolore

Hardware

Processore	ARM Cortex M4 based STM32 (168 MHz)
Memoria	Program Flash: 1 MB FRAM: 32 KB SRAM: 1280 KB
Memoria di massa	128 MB

Memoria dati

Ora giusta	si; UTC, batteria tampone

Osservazioni

Quantità	1 pezzo

Collegamento elettrico - GPS / GNSS

	Connettore: FAKRA C

Collegamento elettrico - GSM / UMTS / LTE Cat 4

	Connettore: FAKRA D

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Ci riservamo il diritto di modificare i dati tecnici senza preavviso. — IT-IT — CR3158-00 — 15.03.2023 —
