Système reflex pour la détection d'objets transparents
OJ5192
OJPGFPKG/SO/AS
Système reflex pour la détection d'objets transparents
OJ5192
OJPGFPKG/SO/AS
Cet article n'est plus disponible - entrée d'archives
Article de remplacement: OJ5186 Comparaison de produits: OJ5192 / OJ5186 Lorsque vous sélectionnez un autre article possible, veuillez tenir compte des données techniques qui peuvent différer !
Caractéristiques du produit
| Type de lumière | lumière rouge |
|---|---|
| Boîtier | rectangulaire |
Application
| Caractéristique spécifique | filtre de polarisation |
|---|---|
| Principe de fonctionnement | Système réflex |
Données électriques
| Tension d'alimentation [V] | 10...30 DC |
|---|---|
| Consommation [mA] | < 22 |
| Classe de protection | III |
| Protection inversion de polarité | oui |
| Type de lumière | lumière rouge |
| Longueur d'onde [nm] | 660 |
Sorties
| Technologie | PNP |
|---|---|
| Fonction de sortie | éclairement / obscurcissement; (paramétrage) |
| Chute de tension max. sortie de commutation DC [V] | 2,5 |
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] | 200 |
| Fréquence de commutation DC [Hz] | 2000 |
| Protection courts-circuits | oui |
| Version protection courts-circuits | pulsé |
| Protection surcharges | oui |
Zone de détection
| Portée [m] | 0,2...1,5; (Réflecteur « nid d’abeille » 50 x 50 mm E20722) |
|---|---|
| Diamètre max. du spot lumineux [mm] | 64 |
| Dimensions du spot lumineux valables pour | pour la portée maximale |
| Filtre de polarisation | oui |
Conditions d'utilisation
| Température ambiante [°C] | 0...60 |
|---|---|
| Indice de protection | IP 67 |
Tests / homologations
| CEM |
|
|---|
Données mécaniques
| Poids [g] | 0,036 | |
|---|---|---|
| Boîtier | rectangulaire | |
| Dimensions [mm] | 35 x 11 x 24 | |
| Matières | boîtier: ABS; fenêtre LED: SEPS; bouton-poussoir: SEPS | |
| Matière lentille |
|
|
| Orientation de la lentille | détection latérale |
Afficheurs / éléments de service
| Indication |
|
||||||
|---|---|---|---|---|---|---|---|
| Fonction Teach | oui | ||||||
| Verrou électronique | oui |
Accessoires
| Fourniture |
|
|---|
Remarques
| Remarques |
|
|
|---|---|---|
| Unité d'emballage | 1 pièces |
Raccordement électrique
| Raccordement | Connecteur: 1 x M8; codage: A |
|---|
Diagrammes et courbes
|

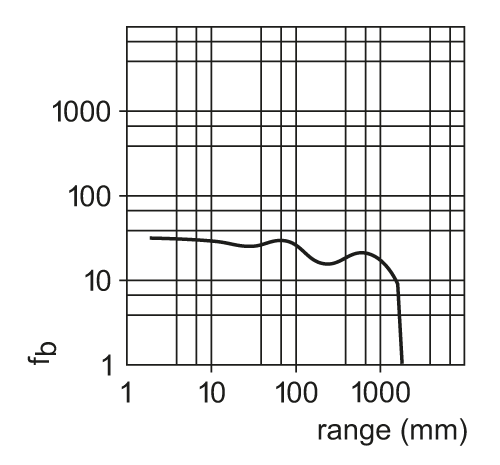

courbe capacité de réserve
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OJ5192-01 — 11.08.2009 —
OJ5192 –
OJPGFPKG/SO/AS
- 1
- bouton-poussoir
Raccordement électrique
Connecteur: 1 x M8; codage: A
Raccordement
- 2
- Teach
