OIP280

Système réflex

OIP-DPKG/US/15M

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Boîtier robuste en métal pour utilisation dans un environnement industriel difficile
  • Réglage simple du point de commutation via un potentiomètre et une échelle de distance
  • Portée très élevée
  • Portée indépendante de la couleur de l'objet
  • Lumière rouge visible pour un réglage facile
  • ce
  • cul
Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Dimensions [mm] M30 x 1,5
Application
Caractéristique spécifique filtre de polarisation
Principe de fonctionnement Système réflex
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 20
Classe de protection III
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 624
Sorties
Technologie PNP
Fonction de sortie obscurcissement
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Fréquence de commutation DC [Hz] 1000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée sur réflecteur "nid d'abeille" [m] 0,1...15; (Réflecteur « nid d’abeille » Ø 80 E20005)
Portée réglable non
Largeur max. du spot lumineux [mm] 100
Hauteur max. du spot lumineux [mm] 130
Dimensions du spot lumineux valables pour Portée
Filtre de polarisation oui
Conditions d'utilisation
Température ambiante [°C] -25...60
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
MTTF [Années] 1135
Données mécaniques
Poids [g] 205,8
Dimensions [mm] M30 x 1,5
Désignation du filetage M30 x 1,5
Matières zamac
Matière lentille
PMMA
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Accessoires
Accessoires fournis
écrou de fixation: 1 x
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Remarques article arrêté
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12
Diagrammes et courbes

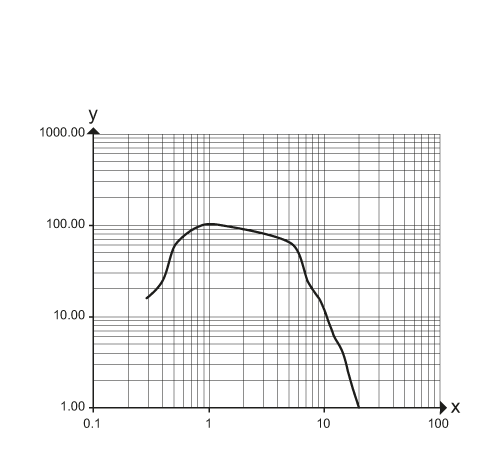

courbe capacité de réserve
x: Abstand [m]
y: Funktionsreservefaktor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OIP280-00 — 26.10.2012 —
