Cet article n'est plus disponible - entrée d'archives

Article de remplacement : OGH200  ou OGH500 – Comparaison de produits : OG5053 / OGH200  ou OG5053 / OGH500
Lors de la sélection de l'article de remplacement et des accessoires, veuillez tenir compte des données techniques qui peuvent différer !

OG5053

Système réflexion directe

OGH-FPKG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 70,5
Application
Caractéristique spécifique contacts dorés; Suppression de l'arrière-plan
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] < 60
Classe de protection II
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 660
Sorties
Technologie PNP
Fonction de sortie éclairement / obscurcissement; (paramétrage)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 150; (200 (...60 °C))
Fréquence de commutation DC [Hz] 250
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 30...130; (papier blanc 200 x 200 mm rémission 90 %)
Portée réglable oui
Diamètre max. du spot lumineux [mm] 12
Dimensions du spot lumineux valables pour pour la portée maximale
Suppression de l'arrière-plan oui
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
EN 55011 classe B
Données mécaniques
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 70,5
Désignation du filetage M18 x 1
Matières PBT
Matière lentille
PMMA
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Accessoires
Accessoires fournis
écrous de fixation: 2 x
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; Contacts: doré
Diagrammes et courbes

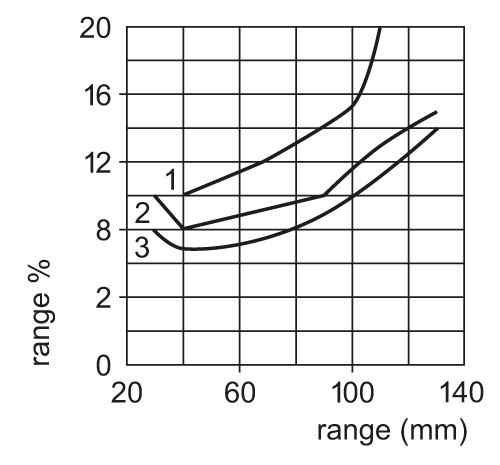

courbe de précision
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
1 = objet noir (6 % rémission) , arrière-plan (blanc, rémission 90 %)
2 = objet gris (18 % rémission) , arrière-plan (blanc, rémission 90 %)
3 = objet blanc (90 % rémission) , arrière-plan (blanc, rémission 90 %)
Remarque : range % = réglage en % de la portée
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OG5053-00 — 24.07.2007 —
