IZ5047

Induktiver Sensor

IZB31,5-BPKG/2M PVC

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Besonders kurze Bauform mit nur 4 mm Durchmesser
  • Für den Einsatz in beengten Einbauverhältnissen
  • Platzsparende Anschlusstechnik
  • Robustes Edelstahlgehäuse für den Einsatz in rauer Industrieumgebung
  • Sehr hohe Schaltfrequenz
  • ce
  • cul

Download
Technische Details
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Schaltabstand [mm] 1,5
Gehäuse Zylindrisch
Abmessungen [mm] Ø 4 / L = 27
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] 10; (24 V)
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 3
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 1800
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 1,5
Realschaltabstand Sr [mm] 1,5 ± 10 %
Arbeitsabstand [mm] 0...1,2
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,4 / Kupfer: 0,3
Hysterese [% von Sr] < 15
Schaltpunktdrift [% von Sr] -10...10
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 60947-5-2
EN 55011 Klasse B
MTTF [Jahre] 835
UL-Zulassung
Ta 0...40 °C
Spannungsversorgung Class 2
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 54,5
Gehäuse Zylindrisch
Einbauart nicht bündig einbaubar
Abmessungen [mm] Ø 4 / L = 27
Werkstoffe Gehäuse: Edelstahl; aktive Fläche: POM
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 4 x 90° LED, rot
Zubehör
Zubehör mitgeliefert
Befestigungsschellen: 1
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 2 m, PVC; 3 x 0,14 mm²
Diagramme und Kurven

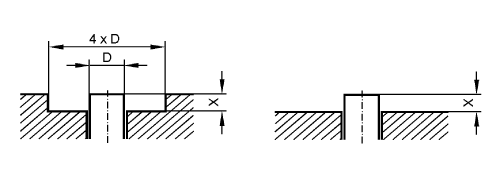

Montage
Für Abweichungen von Sr < 10% sind folgende Freiräume einzuhalten ferromagnetische Werkstoffe X > 1,5 mm andere Metalle X > 3,0 mm
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — IZ5047-00 — 06.03.2003 —
