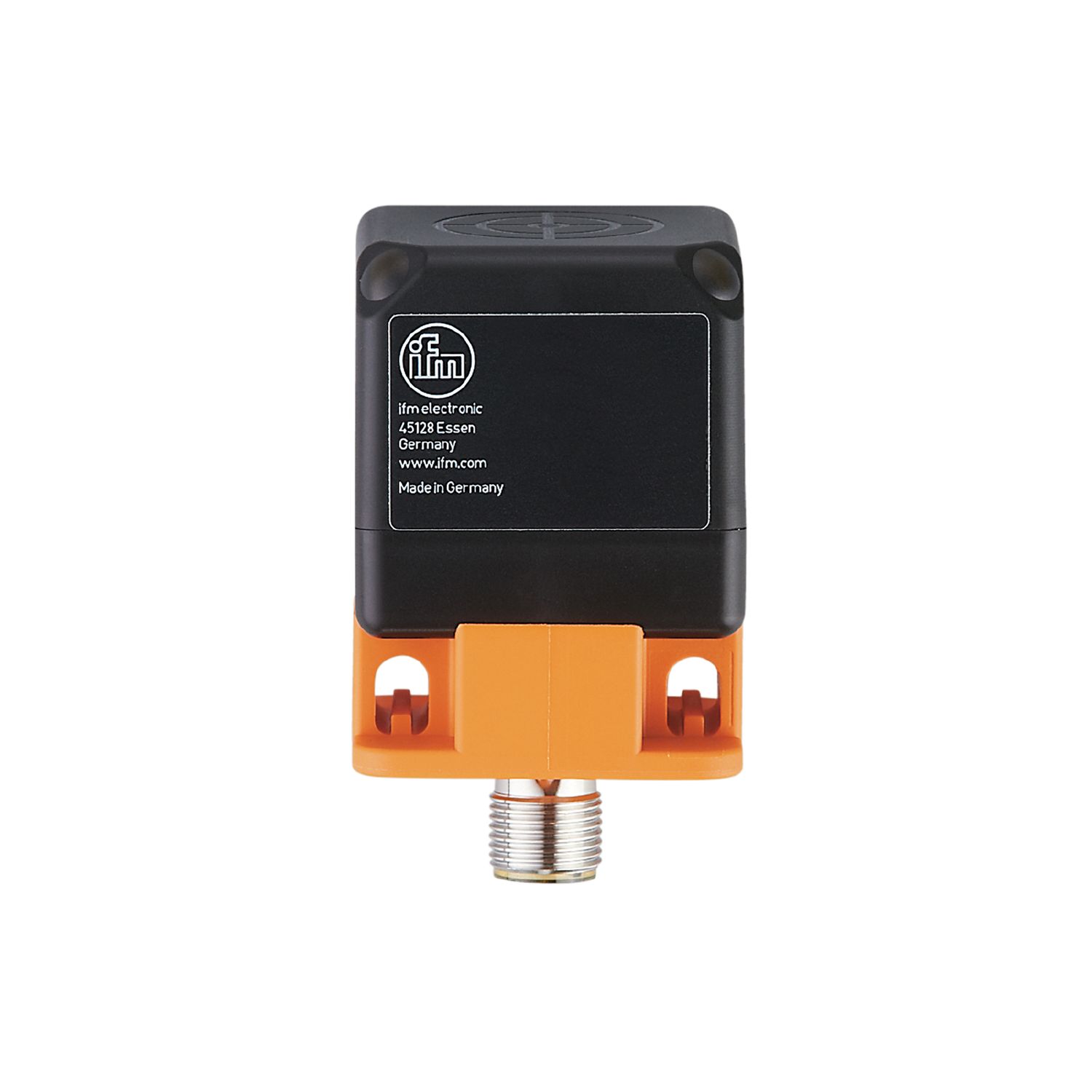

Induktiver Analogsensor mit IO-Link

IM5140

IMC4015A2PKG/IO/US

Induktiver Analogsensor mit IO-Link

IM5140

IMC4015A2PKG/IO/US

  • Berührungslose Messung von Abständen bis 26 mm
  • Präziser, linearisierter Stromausgang
  • Großer Betriebstemperaturbereich
  • Hohe Wiederholgenauigkeit
  • LED-Anzeige zur Kontrolle von Arbeitsbereich und Betrieb
  • ce
  • ukca
  • cul
  • iolink
Produktmerkmale
Elektrische Ausführung PNP/NPN; (parametrierbar)
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Kommunikationsschnittstelle IO-Link
Gehäuse Quaderförmig
Abmessungen [mm] 40 x 40 x 54
Elektrische Daten
Betriebsspannung [V] 15...30 DC
Stromaufnahme [mA] < 33
Schutzklasse II
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP/NPN; (parametrierbar)
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 100
Analogausgang Spannung [V] 0...10; (linear; Steigung: 0,714 V/mm; bei frontaler Annäherung und Target aus Stahl (St37): 45 x 45 x 1 mm)
Min. Lastwiderstand [Ω] 2000
Kurzschlussschutz ja
Überlastfest ja
Erfassungsbereich
Messbereich [mm] 1...15
Schaltpunkt IO-Link [mm] 2,37...13,99
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,9 / Messing: 0,4 / Aluminium: 0,4 / Kupfer: 0,3
Hysterese [% von Sr] 3...15
Hinweis zur Hysterese
parametrierbar
Linearitätsfehler Analogausgang [%] ± 2; (von Messbereichsendwert)
Wiederholgenauigkeit Analogausgang [%] ± 2; (von Messbereichsendwert)
Temperaturkoeffizient [%/K vom MEW] ±0,15
Temperaturdrift ± 5 %; (von Messbereichsendwert)
Reaktionszeiten
Ansprechzeit [ms] < 20
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profile Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel
SIO-Mode ja
Benötigte Masterportklasse A
Min. Prozesszykluszeit [ms] 3,2
IO-Link Prozessdaten (zyklisch)
Funktion Bitlänge
Prozesswert 16
Gerätestatus 4
Binäre Schaltinformationen 2
IO-Link Funktionen (azyklisch) Schaltzyklenzähler; Einschaltzyklenzähler; Betriebsstundenzähler; interne Temperatur; Anwendungsspezifische Markierung
Unterstützte DeviceIDs
Betriebsart DeviceID
default 1206
Hinweis
Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 10 V
EN 55011 Klasse B
MTTF [Jahre] 230
Embedded Software enthalten ja
UL-Zulassung
Ta -25...70 °C
Enclosure type Type 1
Spannungsversorgung Limited Voltage/Current
Zulassungsnummer UL A026
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 152,5
Gehäuse Quaderförmig
Aktive Fläche in 5 Positionen ausrichtbar
Einbauart bündig einbaubar
Abmessungen [mm] 40 x 40 x 54
Werkstoffe PA; Messing weißbronze-beschichtet
Anzeigen / Bedienelemente
Anzeige
Target im Messbereich 1 x LED, gelb leuchtet
Target außerhalb Messbereich 1 x LED, gelb blinkt
Betrieb LED, grün
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss - Stecker
Anschluss Steckverbindung: 1 x M12; Codierung: A
