IGR205

Induktiver Ganzmetallsensor

IGB2006BARKG/AM/SC/5,0M/2LED

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Resistent gegen Schweißspritzer dank Antihaftbeschichtung
  • Extrem robust durch aktive Fläche aus Metall
  • Hohe Schock- und Vibrationsfestigkeit
  • Besonders kurze Bauform für den Einsatz in beengten Einbauverhältnissen
  • Zweileiter-Technik
  • ce
  • eac
  • cul
Download
Technische Details
Produktmerkmale
Elektrische Ausführung PNP/NPN
Ausgangsfunktion Schließer
Schaltabstand [mm] 6
Gehäuse Gewindebauform
Abmessungen [mm] M18 x 1 / L = 40
Einsatzbereich
Besondere Eigenschaft Erhöhter Schaltabstand; Ganzmetallgehäuse; Optische Einstellhilfe; antihaftbeschichtet
Applikation Einsatz im Schweißbereich
Elektrische Daten
Betriebsspannung [V] 10...36 DC
Schutzklasse III
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP/NPN
Ausgangsfunktion Schließer
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Mindestlaststrom [mA] 2
Max. Reststrom [mA] 0,6
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 50
Kurzschlussschutz ja
Ausführung Kurzschlussschutz getaktet
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 6
Arbeitsabstand [mm] 0...4,9
Erhöhter Schaltabstand ja
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,3 / Kupfer: 0,1
Hysterese [% von Sr] 1...20
Umgebungsbedingungen
Umgebungstemperatur [°C] -25...70
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 10 V
EN 55011 Emission Klasse B
Schlagfestigkeit
EN 60068-2-27 Ehc 1 J
MTTF [Jahre] 1484
UL-Zulassung
Ta 0...40 °C
Enclosure type Type 1
Spannungsversorgung Limited Voltage/Current
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 234,5
Gehäuse Gewindebauform
Einbauart bündig einbaubar
Abmessungen [mm] M18 x 1 / L = 40
Gewindebezeichnung M18 x 1
Werkstoffe Gehäuse: 1.4404 (Edelstahl / 316L) antihaftbeschichtet; aktive Fläche: 1.4404 (Edelstahl / 316L) antihaftbeschichtet; Befestigungsmuttern: 1.4404 (Edelstahl / 316L) antihaftbeschichtet
Ganzmetallgehäuse ja
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 1 x LED, grün
Einstellhilfe 1 x LED, rot
Optische Einstellhilfe ja
Zubehör
Zubehör mitgeliefert
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Kabel: 5 m, PVC; 2 x 0,5 mm²
Diagramme und Kurven

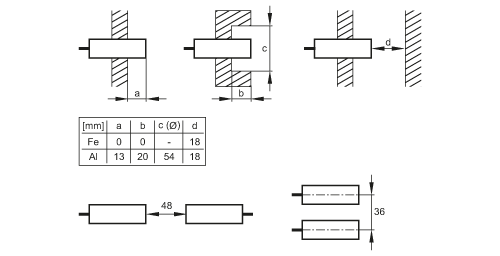

Montage
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — IGR205-00 — 15.04.2013 —
