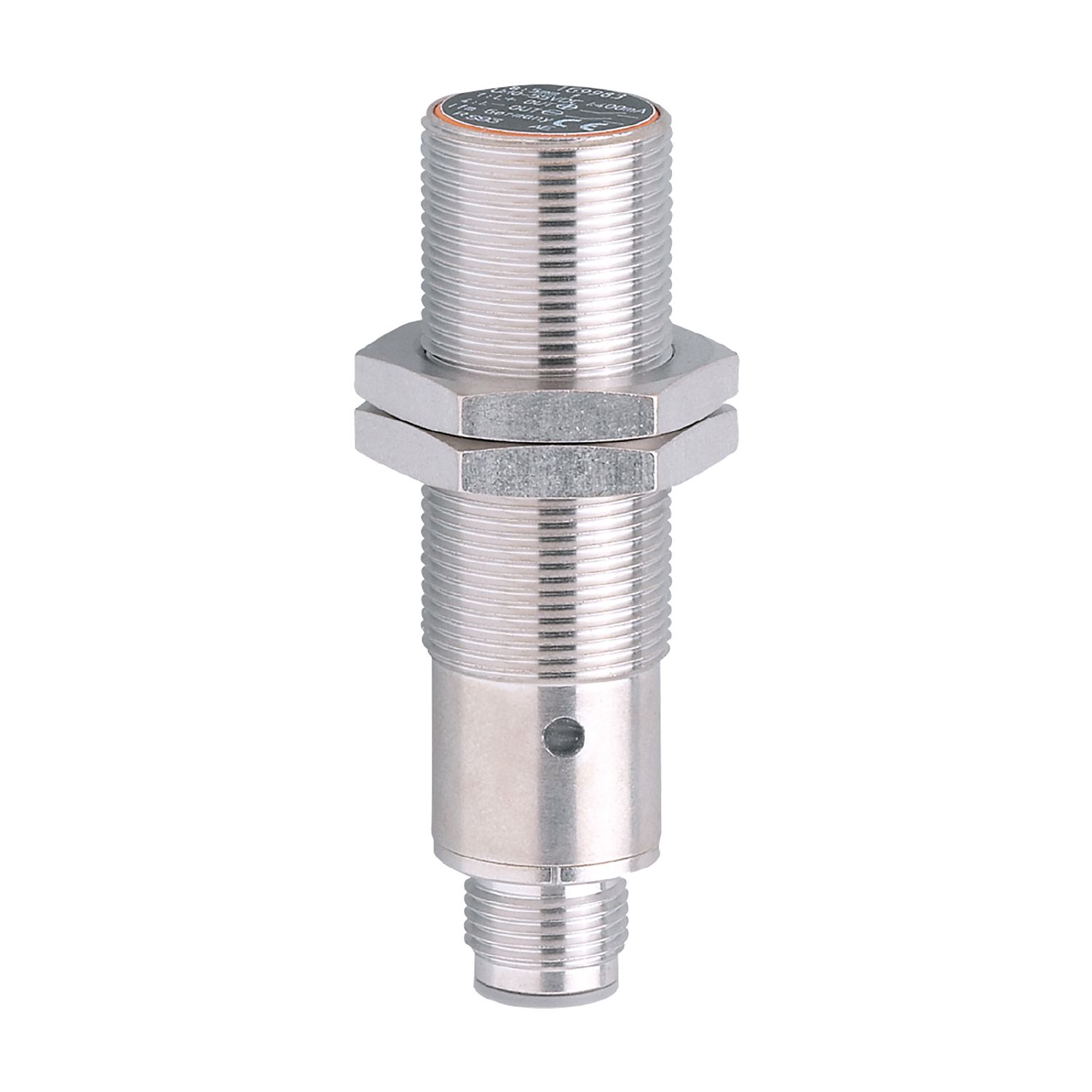

Induktiver Sensor

Name: IG9983
Brand: ifm
SKU: IG9983
Price: 71.80 CHF

IG9983

IGB2005-ARKG/UP/US B-CNOBO RT

Induktiver Sensor

IG9983

IGB2005-ARKG/UP/US B-CNOBO RT

Ausgangsfunktion Schließer / Öffner programmierbar
Zweileiter-Technik
Robustes Metallgehäuse für den Einsatz in rauer Industrieumgebung
Große Betriebstemperatur- und Betriebsspannungsbereiche
Sehr hohe Schaltfrequenz

Produktmerkmale

Elektrische Ausführung	PNP/NPN
Ausgangsfunktion	Schließer
Schaltabstand [mm]	5
Gehäuse	Gewindebauform
Abmessungen [mm]	M18 x 1 / L = 65

Elektrische Daten

Betriebsspannung [V]	10...55 DC
Schutzklasse	II
Verpolungsschutz	ja

Ausgänge

Elektrische Ausführung	PNP/NPN
Ausgangsfunktion	Schließer
Max. Spannungsabfall Schaltausgang DC [V]	4,6
Mindestlaststrom [mA]	2
Max. Reststrom [mA]	0,6
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]	400
Schaltfrequenz DC [Hz]	700
Kurzschlussschutz	ja
Ausführung Kurzschlussschutz	getaktet
Überlastfest	ja

Erfassungsbereich

Schaltabstand [mm]	5
Realschaltabstand Sr [mm]	5 ± 10 %
Arbeitsabstand [mm]	0...4,05

Genauigkeit / Abweichungen

Korrekturfaktor	Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,4 / Kupfer: 0,3
Hysterese [% von Sr]	3...15
Schaltpunktdrift [% von Sr]	-10...10

Umgebungsbedingungen

Umgebungstemperatur [°C]	-25...80
Schutzart	IP 67

Zulassungen / Prüfungen

EMV

EN 60947-5-2
EN 55011	Klasse B

MTTF [Jahre]

1800

Mechanische Daten

Gewicht [g]	60,2
Gehäuse	Gewindebauform
Einbauart	bündig einbaubar
Abmessungen [mm]	M18 x 1 / L = 65
Gewindebezeichnung	M18 x 1
Werkstoffe	Messing vernickelt; PC

Anzeigen / Bedienelemente

Schaltzustand

1 x LED, rot

Zubehör

Lieferumfang

Befestigungsmuttern: 2

Bemerkungen

Verpackungseinheit	1 Stück

Elektrischer Anschluss - Stecker

Anschluss	Steckverbindung: 1 x M12; Codierung: A

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — IG9983-00 — 13.04.2023 —
