IFS230

Induktiver Sensor

IFB3010-APKG/K1/US-104

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen
  • Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
  • Korrekturfaktor 1: Gleicher Schaltabstand auf alle Metalle
  • Sehr hohe Schaltfrequenz
  • Vibrations- und schockfest
  • ce
Download
Technische Details
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Öffner
Schaltabstand [mm] 10
Gehäuse Gewindebauform
Abmessungen [mm] M12 x 1 / L = 45
Einsatzbereich
Besondere Eigenschaft Vergoldete Kontakte; Erhöhter Schaltabstand; Korrekturfaktor K=1; Magnetfeldfest
Applikation Industrielle Anwendungen / Fabrikautomation
Magnetfeldfest ja
Max. Magnetfeldfestigkeit [mT] 300
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] < 20
Schutzklasse III
Verpolungsschutz ja
Ausgänge
Elektrische Ausführung PNP
Ausgangsfunktion Öffner
Max. Spannungsabfall Schaltausgang DC [V] 2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 2000
Kurzschlussschutz ja
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 10
Realschaltabstand Sr [mm] 10 ± 10 %
Arbeitsabstand [mm] 0...8,1
Erhöhter Schaltabstand ja
Genauigkeit / Abweichungen
Korrekturfaktor Stahl: 1 / Edelstahl: 1 / Messing: 1 / Aluminium: 1 / Kupfer: 1
Hysterese [% von Sr] 3...15
Schaltpunktdrift [% von Sr] -10...10
Korrekturfaktor K=1 ja
Umgebungsbedingungen
Umgebungstemperatur [°C] -40...85
Schutzart IP 65; IP 66; IP 67; IP 68; IP 69K
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 10 V
EN 55011 Klasse B
Schwingfestigkeit
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
Schockfestigkeit
EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
Dauerschockfestigkeit
EN 60068-2-27 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen
Schneller Temperaturwechsel
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 Zyklen
Salzsprühnebeltest
EN 60068-2-52 Kb Schärfegrad 5 (4 Prüfzyklen)
Mechanische Daten
Gewicht [g] 21
Gehäuse Gewindebauform
Einbauart nicht bündig einbaubar
Abmessungen [mm] M12 x 1 / L = 45
Gewindebezeichnung M12 x 1
Werkstoffe Messing weißbronze-beschichtet; aktive Fläche: LCP weiß; LED-Fenster: PEI; Befestigungsmuttern: Messing weißbronze-beschichtet
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 4 x LED, gelb
Zubehör
Zubehör mitgeliefert
Befestigungsmuttern: 2
Bemerkungen
Verpackungseinheit 1 Stück
Elektrischer Anschluss - Stecker
Anschluss Steckverbindung: 1 x M12; Kontakte: vergoldet
Diagramme und Kurven

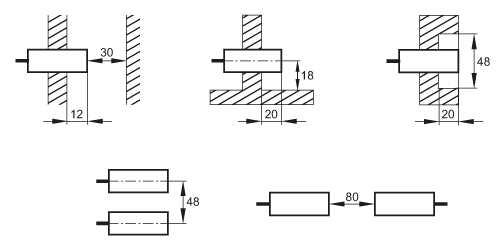

Montage
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — IFS230-00 — 22.06.2016 —
