SU8010

Capteur de débit à ultrasons

SUR11HGBFRKG/W/US-100-IPF

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • ce
Téléchargement
Technische Details
Caractéristiques du produit
Nombre des entrées et sorties Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Etendue de mesure
0...100 l/min 0...6 m³/h
Raccord process taraudage G 1 joint plat
Application
Caractéristique spécifique contacts dorés
Application Fonction totalisateur
Montage raccordement au tuyau par adaptateur
Fluides Liquides; eau; solutions glycolées; huiles
Température du fluide [°C] -10...80
Tenue en pression [bar] 16
Données électriques
Tension d'alimentation [V] 19...30 DC; (selon EN 50178 TBTS/TBTP)
Consommation [mA] 100
Résistance d'isolation min. [MΩ] 100; (500 V DC)
Classe de protection III
Protection inversion de polarité oui
Retard à la disponibilité [s] 10
Entrées/sorties
Nombre des entrées et sorties Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Entrées
Entrées remise à zéro du compteur
Sorties
Nombre total de sorties 2
Sortie signal signal de commutation; signal analogique; signal d'impulsion; (configurable)
Technologie PNP/NPN
Nombre des sorties TOR 2
Fonction de sortie normalement ouvert / fermé; (paramétrage)
Chute de tension max. sortie de commutation DC [V] 2
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 250; (par sortie)
Nombre des sorties analogiques 1
Sortie analogique (courant) [mA] 4...20; (possibilité de mise à l'échelle)
Charge maxi [Ω] 500
Sortie analogique (tension) [V] 0...10; (possibilité de mise à l'échelle)
Résistance de charge min. [Ω] 2000
Sortie d'impulsions valeur du compteur volumétrique
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Etendue de mesure / plage de réglage
Etendue de mesure
0...100 l/min 0...6 m³/h
Plage d'affichage
0...120 l/min 0...7,2 m³/h
Résolution
0,1 l/min 0,005 m³/h
Point de consigne haut SP
0,2...100 l/min 0,01...6 m³/h
Point de consigne bas rP
0...99,8 l/min 0...5,99 m³/h
Valeur minimum de la sortie analogique ASP
0...80 l/min 0...4,8 m³/h
Valeur maximum de la sortie analogique AEP
20...100 l/min 1,2...6 m³/h
Débit max.
110 l/min 6,6 m³/h
En pas de
0,1 l/min 0,005 m³/h
Surveillance du débit
Valeur de l'impulsion 0,1 l...10000 m³
Durée d'impulsions [s] 0,025...2
Surveillance de la température
Etendue de mesure [°C] -10...80
Résolution [°C] 0,2
Point de consigne haut SP [°C] -9,8...80
Point de consigne bas rP [°C] -10...79,8
Sortie analogique/valeur min [°C] -10...62
Sortie analogique/valeur max [°C] 8...80
En pas de [°C] 0,2
Exactitude / déviations
Surveillance du débit
Précision (dans la plage de mesure) < ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW); (eau; glycol: 35%; huile: viscosité 68 mm²/s à 40 °C)
Répétabilité 0,2 l/min; 12 l/h; 0,012 m³ /h
Surveillance de la température
Précision [K] ± 3 (Q > 1 l/min)
Temps de réponse
Surveillance du débit
Temps de réponse [s] 0,25; (dAP = 0)
Temporisation réglable dS, dr [s] 0...50
Amortissement sortie de commutation dAP [s] 0...5
Surveillance de la température
Temps de réponse dynamique T05 / T09 [s] T09 = 70 (Q > 5 l/min); (eau)
Logiciel / programmation
Possibilités de paramétrage Surveillance du débit; compteur totalisateur; Compteurs afficheurs avec présélection; Surveillance de la température
Conditions d'utilisation
Température ambiante [°C] -10...60
Température de stockage [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV
EN 61000-4-6 parasites HF conduits par le câble 10 V
Tenue aux chocs
DIN IEC 68-2-27 20 g (11 ms)
Tenue aux vibrations
DIN IEC 68-2-6 5 g (10...2000 Hz)
Données mécaniques
Matières boîtier: AlMgSi0,5 anodisé; Joint d'étanchéité: FKM; boîtier du connecteur: laiton recouvert d'Optalloy; PA 6.6; film de protection: PA
Matières en contact avec le fluide inox (1.4404 / 316L); FKM; PES; Centellen 200
Raccord process taraudage G 1 joint plat
Afficheurs / éléments de service
Indication
Unité d'affichage 6 x LED, vert (l/min, m³/h, l, m³, 10³, °C)
état de commutation 2 x LED, jaune
valeurs mesurées affichage alphanumérique, 4 digits
programmation affichage alphanumérique, 4 digits
Accessoires
Accessoires fournis
joints d’étanchéité: 2, Centellen
Accessoires en option
adaptateur pour tuyau: 1 x R1/2, inox, E40179
adaptateur pour tuyau: 1 x R3/4, inox, E40180
adaptateur pour tuyau: 1 x R1/2, laiton, E40152
adaptateur pour tuyau: 1 x R3/4, laiton, E40153
Remarques
Remarques
MW = Valeur mesurée
MEW = valeur finale de l'étendue de mesure
étanchéité: seulement avec joints d'étanchéité Centellen fourni
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; Corps: laiton, recouvert d'Optalloy; Contacts: doré
Diagrammes et courbes

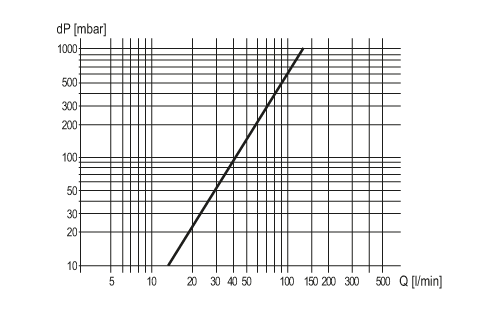

Perte de pression
dP Perte de pression
Q débit
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — SU8010-00 — 07.07.2009 —
