Cet article n'est plus disponible - entrée d'archives

article arrêté
Date d'arrêt : {{"2016-03-31T00:00:00.000+02:00" | date}}

Codeur incrémental à arbre creux

RP-3600-I24/N10

RP6013

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Séquence d'impulsions définie pour la détection fiable de la vitesse de rotation
  • Pour la détermination précise de la position et la mesure de la distance
  • Montage facile directement sur l'arbre de l'entraînement
  • Raccordement radiale par câble approprié pour des espaces limités
  • Résistance élevée aux vibrations et aux chocs
  • ce
  • c_nrtl_us
Téléchargement
Technische Details
Application
Principe de fonctionnement incrémental
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] < 150
Sorties
Technologie HTL
Courant max. par sortie [mA] 50
Fréquence de commutation [kHz] 160
Déphasage canal A et B [°] 90
Etendue de mesure / plage de réglage
Résolution 3600 points
Conditions d'utilisation
Température ambiante [°C] -30...50
Remarque sur la température ambiante
température plus haute sur demande
pour le diagramme voir la notice de montage
Température de stockage [°C] -30...100
Humidité relative de l'air max. [%] 75; (brièvement: 95 %; condensation non permissible)
Indice de protection IP 64
Tests / homologations
Tenue aux chocs
100 g (6 ms)
Tenue aux vibrations
10 g (55...2000 Hz)
MTTF [Années] 57
Données mécaniques
Poids [g] 946,4
Dimensions [mm] Ø 87 / L = 40
Matières aluminium
Vitesse de rotation mécanique max. [U/min] 6000
Couple de démarrage max. [Nm] 15
Température de référence couple [°C] 20
Type d'arbre arbre creux traversant
Diamètre de l'arbre [mm] 20
Ajustement de l'arbre H7
Matière de l'arbre
acier (1.4104)
Profondeur d'installation de l'arbre [mm] > 46
Désalignement axial max. de l'arbre [mm] 1,5; (Seulement pour la compensation de tolérances de montage et d'expansion thermique.; Aucun mouvement dynamique permis.)
Remarques
Remarques article arrêté
Raccordement électrique
Câble: 1 m, PUR; radial
Diagrammes et courbes

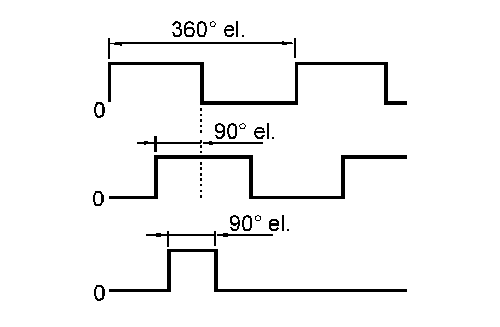

Diagramme d'impulsions
Sortie A
Sortie B
index 0
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — RP6013-02 — 12.03.2015 —
