| Características do produto |
| Quantidade de entradas e saídas |
Quantidade de saídas digitais: 2 |
| Alcance de medição |
| 0...600 bar |
0...8700 psi |
0...60 MPa |
|
| Conexão de processo |
conexão da rosca G 1/4 rosca externa (DIN EN ISO 1179-2); Rosca interna:M5 |
| Campo de aplicação |
| Elemento de medição |
célula de filme fino metálico |
| Aplicação |
para aplicações industriais |
| Substâncias |
fluidos líquidos e gasosos |
| Temperatura do fluído [°C] |
-40...90 |
| Min. Berstdruck |
| 2500 bar |
36255 psi |
250 MPa |
|
| Resistência à pressão |
| 1500 bar |
21755 psi |
150 Mpa |
|
| Aviso da resistência à pressão |
|
| Resistência contra vácuo [mbar] |
-1000 |
| Tipo de pressão |
pressão relativa |
| Dados elétricos |
| Tensão de operação [V] |
18...30 DC |
| Consumo de corrente [mA] |
< 15 |
| Resistência de isolamento mín. [MΩ] |
100; (500 V DC) |
| Classe de proteção |
III |
| Proteção contra inversão de polaridade |
sim |
| Retardo de prontidão [s] |
< 0,3 |
| Entradas/saídas |
| Quantidade de entradas e saídas |
Quantidade de saídas digitais: 2 |
| Saídas |
| Saídas totais |
2 |
| Sinal de saída |
sinal de comutação; IO-Link; (configuráveis) |
| Função elétrica |
PNP/NPN |
| Quantidade de saídas digitais |
2 |
| Saída |
abertura / fechamento; (parametrizável) |
| Queda de tensão máx. da saída de comutação DC [V] |
2 |
| Intensidade de corrente máxima constante da saída de comutação DC [mA] |
100 |
| Frequência de comutação DC [Hz] |
< 170 |
| Proteção contra curto-circuitos |
sim |
| Versão da proteção contra curto-circuito |
por impulso |
| Proteção contra sobrecarga |
sim |
| Faixa de medição / de ajuste |
| Alcance de medição |
| 0...600 bar |
0...8700 psi |
0...60 MPa |
|
| Ponto de comutação SP |
| 6...600 bar |
85...8700 psi |
0,6...60 MPa |
|
| Ponto de comutação e retorno rP |
| 3...597 bar |
45...8660 psi |
0,3...59,7 MPa |
|
| Em intervalos de |
|
| Ajuste de fábrica |
| SP1 = 150 bar |
rP1 = 138 bar |
ou1 = Hno; |
| SP2 = 450 bar |
rP2 = 438 bar |
ou2 = Hno; |
| dS1/dS2 = 0 ms |
dr1/dr2 = 0 ms |
|
| coF = 0 % |
P-n = PnP |
dAP= 60 ms |
|
| Precisão / desvios |
| Precisão do ponto de ajuste [% de duração] |
< ± 0,5 (nach DIN EN 61298-2) |
| Repetibilidade [% de duração] |
< ± 0,05; (nas variações de temperatura < 10K) |
| Desvio de características [% de duração] |
< ± 0,5; (linearidade, inclusive histerese e repetibilidade, ajuste do ponto limite conforme a DIN EN IEC 62828-1) |
| Desvio de linearidade [% de duração] |
< ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Desvio de histerese [% de duração] |
< ± 0,2 |
| Estabilidade ao longo do tempo [% de duração] |
< ± 0,1; (por 6 meses) |
| Coeficiente de temperatura do ponto zero [% de duração / 10 K] |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Coeficiente de temperatura da amplitude [% de duração / 10 K] |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Tempos de reação |
| Tempo de resposta [ms] |
< 3 |
| Software / programação |
| Possibilidades de ajuste dos parâmetros |
histerese / janela; abertura / fechamento; lógica de comutação; atraso de comutação/desligamento; Amortecimento |
| Interfaces |
| Interface de comunicação |
IO-Link |
| Tipo de transferência |
COM2 (38,4 kBaud) |
| Revisão IO-Link |
1.1 |
| SDCI-Padrão |
IEC 61131-9 |
| Perfil |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| Modo SIO |
sim |
| Classe de master port exigida |
A |
| Dados do processo analógicos |
2 |
| Dados do processo binários |
2 |
| Tempo mín. do ciclo do processo [ms] |
5 |
| DeviceIDs suportados |
| Modo de operação |
DeviceID |
| falho |
1204 |
|
| Condições ambientais |
| Temperatura ambiente [°C] |
-40...90 |
| Temperatura de armazenamento [°C] |
-40...100 |
| Proteção |
IP 67; IP 69K |
| Certificações / testes |
| EMC |
|
| Resistência a choques |
| DIN EN 60068-2-27 |
500 g (1 ms) |
|
| Resistência à vibrações |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF [anos] |
668 |
| Certificado UL |
| Número de aprovação UL |
J016 |
| Número do arquivo UL |
E174189 |
|
| Diretiva de equipamentos sob pressão |
Modul A; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda |

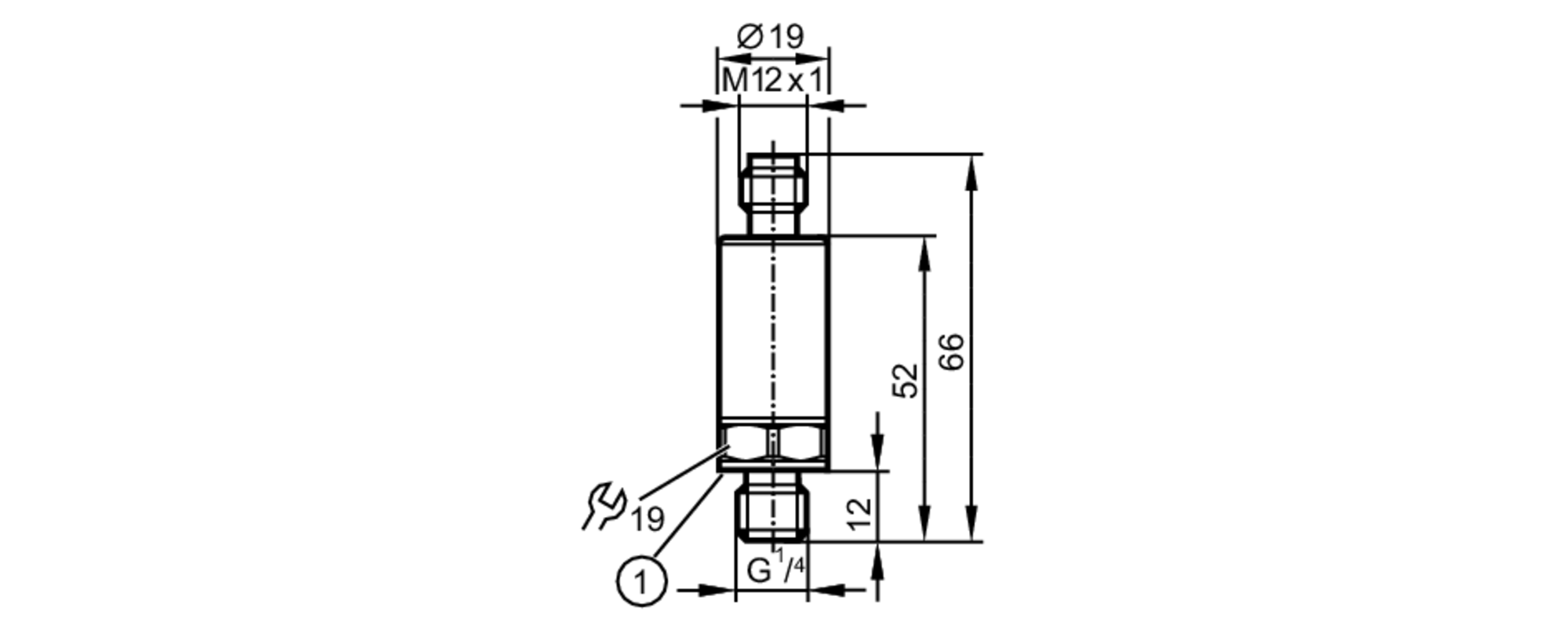

| Dados mecânicos |
| Peso [g] |
63 |
| Materiais |
1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PEI |
| Materiais em contato com o fluído |
1.4305 (aço inoxidável / 303); 1.4542 (17-4 PH / 630) |
| Ciclos de pressão mín. |
60 milhões; (a 1,2 da pressão nominal) |
| Máx. torque de aperto [Nm] |
30...50; (torque recomendado; Depende da lubrificação, vedação e nível de pressão) |
| Conexão de processo |
conexão da rosca G 1/4 rosca externa (DIN EN ISO 1179-2); Rosca interna:M5 |
| Vedação da conexão do processo |
FKM (DIN EN ISO 1179-2) |
| Elemento de estrangulamento disponível |
sim |
| Notas |
| Notas |
| BFSL = Best Fit Straight Line (configuração do valor mínimo) |
| LS = ajuste de ponto limite |
|
| Quantidade |
1 peça |

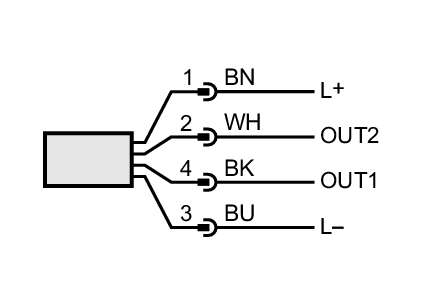

| conexão elétrica |
| Conexão |
Conexão: 1 x M12; codificação: A |
