Cet article n'est plus disponible - entrée d'archives

Article de remplacement : RM6101 – Comparaison de produits : RM6113 / RM6101
Lors de la sélection de l'article de remplacement et des accessoires, veuillez tenir compte des données techniques qui peuvent différer !

RM6113

Codeur multi-tours absolu à arbre plein

RM-8192-P24/K A

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • ce
  • cruus

Téléchargement
Technische Details
Caractéristiques du produit
Résolution paramétrage points; 8192 pas; 4096 tours; 25 bit
Interface de communication Interface de données SSI
Type d'arbre arbre plein
Diamètre de l'arbre [mm] 6
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] < 300
Vitesse de rotation max. électrique [U/min] 6000
Sorties
Code code binaire ou code Gray; (paramétrage; constante de temps pour le calcul de la position: 0,5 ms)
Etendue de mesure / plage de réglage
Résolution paramétrage points; 8192 pas; 4096 tours; 25 bit
Interfaces
Interface de communication Interface de données SSI
Conditions d'utilisation
Température ambiante [°C] -20...70
Température de stockage [°C] -30...80
Indice de protection IP 64
Tests / homologations
Tenue aux chocs
100 g (6 ms)
Tenue aux vibrations
10 g (55...2000 Hz)
Données mécaniques
Dimensions [mm] Ø 58 / L = 73
Matières aluminium
Vitesse de rotation mécanique max. [U/min] 12000
Couple de démarrage max. [Nm] 1
Température de référence couple [°C] 20
Type d'arbre arbre plein
Diamètre de l'arbre [mm] 6
Matière de l'arbre
acier (1.4104)
Charge max. sur l'arbre axiale en bout d'arbre [N] 10
Charge max. sur l'arbre radiale en bout d'arbre [N] 20
Remarques
Remarques
La programmation du codeur nécessite un ordinateur avec Windows 3.1TM ou plus puissant ainsi qu'un logiciel de programmation.
Raccordement électrique
Connecteur: 1 x M23 (ifm 1001.11), radial; Longueur de câble max.: 100 m
Diagrammes et courbes

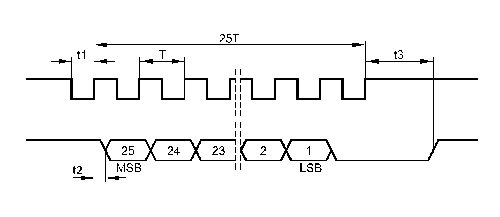

Diagramme d'impulsions
impulsion
données
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — RM6113-00 — 04.12.2007 —
