OA0103

Barrage photoélectrique récepteur

OA0103

OAE-FKOA/T

Barrage photoélectrique récepteur

OA0103

OAE-FKOA/T

Cet article n'est plus disponible - entrée d'archives

Article de remplacement: OA0102 Comparaison de produits: OA0103 / OA0102 Lorsque vous sélectionnez un autre article possible, veuillez tenir compte des données techniques qui peuvent différer !

Caractéristiques du produit

Type de lumière	lumière infrarouge
Boîtier	rectangulaire

Application

Principe de fonctionnement	Barrage photoélectrique

Données électriques

Fréquence AC [Hz]	47...63
Tension d'alimentation [V]	20...250 AC/DC
Consommation de puissance max. [VA]	3,5
Classe de protection	II
Protection inversion de polarité	non
Type de lumière	lumière infrarouge
Longueur d'onde [nm]	880

Sorties

Technologie	relais
Fonction de sortie	éclairement / obscurcissement; (paramétrage)
Pouvoir de coupure	250 V AC / 3 A / 360 VA, 125 V DC / 3 A / 30 W
Résistance courts-circuits	non
Protection surcharges	non
Temporisation [s]	0,5...10

Zone de détection

Emetteur / récepteur	récepteur
Portée [m]	25...50; (en fonction du émetteur utilisé)
Portée réglable	oui

Conditions d'utilisation

Température ambiante [°C]	-25...60
Indice de protection	IP 65

Tests / homologations

CEM

EN 60947-5-2

Données mécaniques

Poids [g]

0,304

Boîtier

rectangulaire

Dimensions [mm]

90 x 30 x 70

Matières

PPO modifié

Matière lentille

PMMA

Afficheurs / éléments de service

Indication

état de commutation	1 x LED, jaune
fonctionnement	1 x LED, vert
Fonction	1 x LED, rouge

Eléments de service

Temporisation à l'enclenchement ou au déclenchement à sélectionner par commutateur

Accessoires

Fourniture

Equerre de fixation: 1, E20514

tournevis

Remarques

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Unité d'emballage

1 pièces

Raccordement électrique

Raccordement	Bornes de raccordement: ...1,5 mm²; Gaine de câble: Ø 4,5...10 mm; Presse-étoupe: M16 X 1,5

Diagrammes et courbes

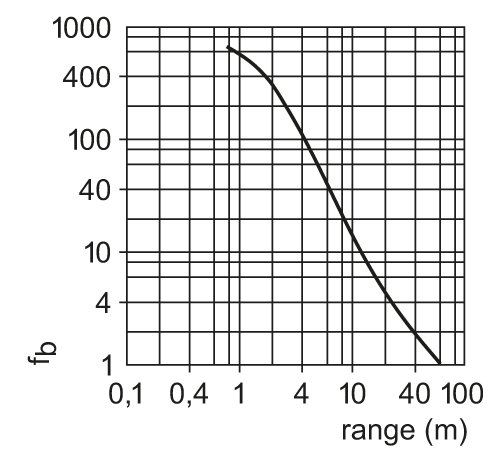

courbe capacité de réserve

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OA0103-00 — 06.03.2003 —
