| Caractéristiques du produit |
| Nombre des entrées et sorties |
Nombre des sorties TOR: 1; Nombre des sorties analogiques: 1 |
| Raccord process |
G 1 Aseptoflex Vario |
| Application |
| Caractéristique spécifique |
contacts dorés |
| Constante diélectrique du fluide |
≥ 2 |
| Fluides recommandés |
eau; milieux aqueux |
| Température du fluide [°C] |
-40...150; (voir diagramme) |
| Vitesse max. du changement du niveau [mm/s] |
200 |
| Tenue en pression [bar] |
8 |
| Remarque sur la tenue en pression |
| 0 bar pour température du fluide < - 20 C |
|
| Résistance à la dépression [mbar] |
-1000 |
| PMSA pour des applications selon NEC [bar] |
8 |
| Homologation radio pour |
Corée du Sud; Vereinigtes Königreich; UE/RED; Australie; États-Unis; Canada; Nouvelle-Zélande |
| Information sur l’homologation radio |
| La liste des pays appliquant la directive européenne relative aux équipements radioélectriques 2014/53/UE (RED) se trouve dans la rubrique « Téléchargements ». |
|
| Données électriques |
| Tension d'alimentation [V] |
18...30 DC |
| Consommation [mA] |
< 80 |
| Classe de protection |
III |
| Protection inversion de polarité |
oui |
| Retard à la disponibilité [s] |
< 15 |
| Principe de mesure |
FMCW (technologie 80 GHz); gamme de fréquences 77 à 81 GHz |
| Entrées/sorties |
| Nombre des entrées et sorties |
Nombre des sorties TOR: 1; Nombre des sorties analogiques: 1 |
| Sorties |
| Nombre total de sorties |
2 |
| Sortie signal |
signal de commutation; signal analogique; IO-Link |
| Technologie |
PNP/NPN |
| Nombre des sorties TOR |
1; (2 paramétrage) |
| Fonction de sortie |
normalement ouvert / fermé; (paramétrage) |
| Chute de tension max. sortie de commutation DC [V] |
2,5 |
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] |
50 |
| Nombre des sorties analogiques |
1 |
| Sortie analogique (courant) [mA] |
4...20, inversible; (possibilité de mise à l'échelle) |
| Charge maxi [Ω] |
43,5 * (Ub – 18) + 600 Ω |
| Protection courts-circuits |
oui |
| Version protection courts-circuits |
pulsé |
| Protection surcharges |
oui |
| Etendue de mesure / plage de réglage |
| Etendue de mesure [m] |
10; (voir diagramme) |
| Fréquence d'échantillonnage [Hz] |
> 3 |
| Exactitude / déviations |
| Précision |
|
| Résolution [mm] |
1 |
| Signal zéro courant [mA] |
3,8 |
| Signal plein courant [mA] |
20,5 |
| Dérive / température par 10 K |
± 1 mm |
| Temps de réponse |
| Temps de réponse [ms] |
330 |
| Interfaces |
| Interface de communication |
IO-Link |
| Type de transmission |
COM2 (38,4 kBaud) |
| Révision IO-Link |
1.1 |
| Standard SDCI |
IEC 61131-9 |
| Profils |
Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) |
| Mode SIO |
oui |
| Type de port maître requis |
A |
| Données process analogiques |
1 |
| Données process TOR |
2 |
| Temps de cycle de process min. [ms] |
6 |
| DeviceID supportés |
| Mode de fonctionnement |
DeviceID |
| par défaut |
0x00052C |
|
| Conditions d'utilisation |
| Température ambiante [°C] |
-40...80 |
| Remarque sur la température ambiante |
|
| Température de stockage [°C] |
-40...90 |
| Indice de protection |
IP 68; IP 69K |
| Tests / homologations |
| CEM |
| DIN EN 61326-1 |
groupe 1 : classe A (IO-Link actif) ; B (IO-Link non actif, avec sorties analogique et de commutation) |
|
| Tenue aux chocs |
| DIN EN 60068-2-27 |
50 g (11 ms) / 20 g (6 ms) |
|
| Tenue aux vibrations |
| IEC 61298-3 |
2 g (10...1000 Hz) |
|
| MTTF [Années] |
330 |
| Données mécaniques |
| Poids [g] |
727,15 |
| Matières |
inox (1.4404 / 316L); PA; FKM; FVMQ |
| Matières en contact avec le fluide |
PTFE; EPDM |

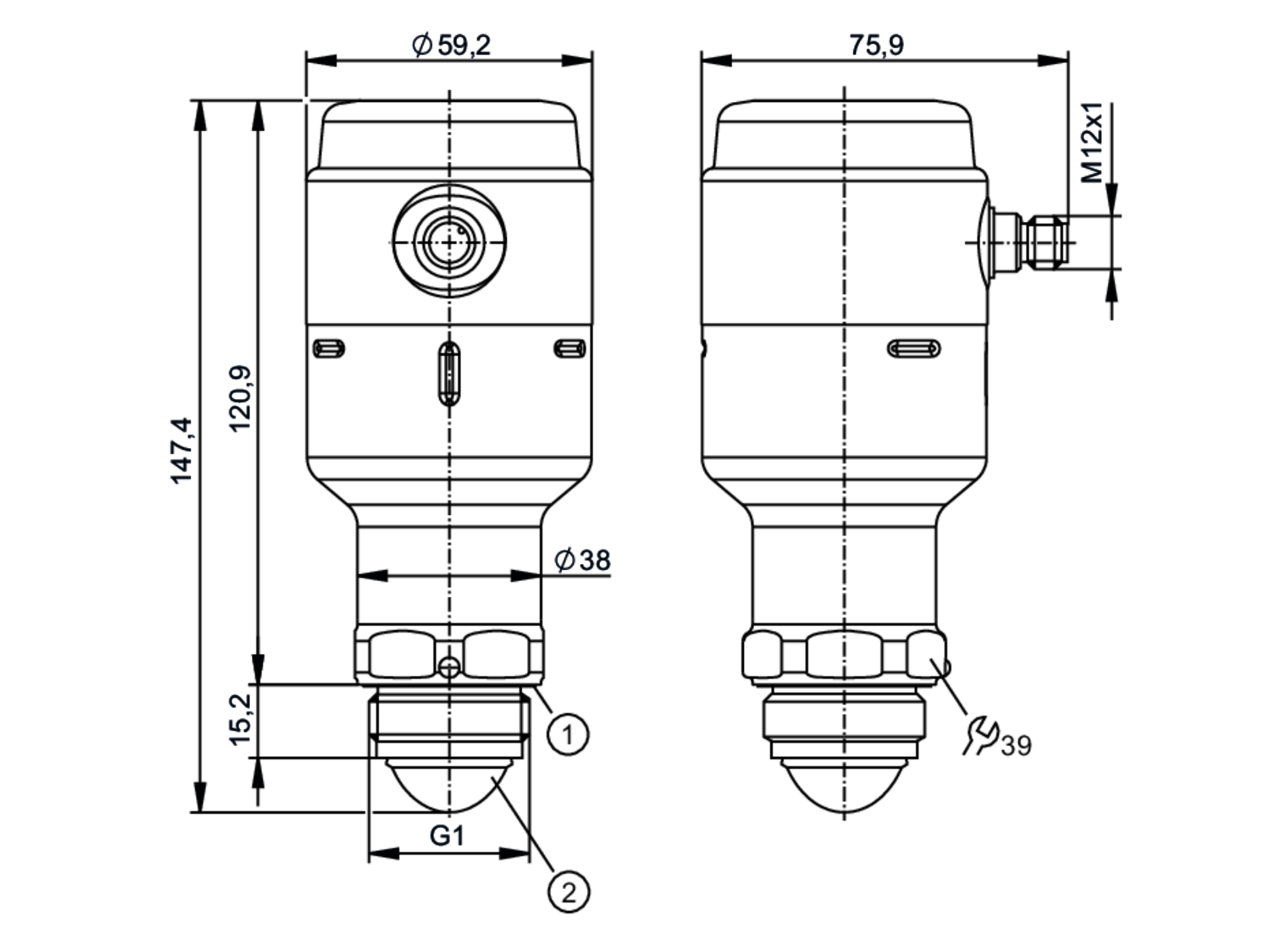

| Raccord process |
G 1 Aseptoflex Vario |
| Caractéristiques de surface Ra/Rz des surfaces en contact avec le fluide |
< 0,76 |
| Remarques |
| Remarques |
pour la première mise en service, un maître IO-Link et un logiciel de paramétrage (par ex. moneo ou LR DEVICE) sont nécessaires. |
| Unité d'emballage |
1 pièces |
| Raccordement électrique |
| Raccordement |
Connecteur: 1 x M12; codage: A; Contacts: doré |
| Diagrammes et courbes |
|
|
|

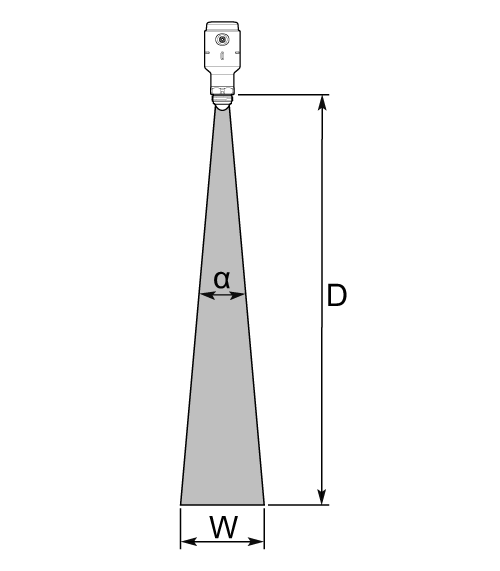

angle d’émission (α): 10° |
|
|
distance (D) 2 m - largeur de faisceau (W) 0,4 m |
|
|
distance (D) 4 m - largeur de faisceau (W) 0,7 m |
|
|
distance (D) 6 m - largeur de faisceau (W) 1,1 m |
|
|
distance (D) 8 m - largeur de faisceau (W) 1,4 m |
|
|
distance (D) 10 m - largeur de faisceau (W) 1,8 m |
|
|
|
X
|
température du process °C |
|
Y
|
Température ambiante °C |
|
|
|
1
|
Adaptateur exemple E33208 |
|
A
|

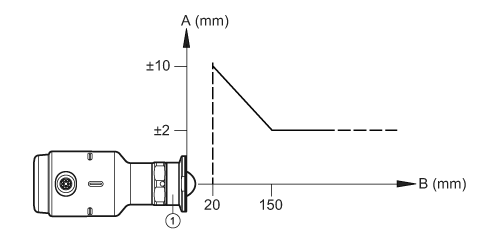

Précision |
|
B
|
distance |
|
