- AL3101
PROFINET-Switch
AL3101
ETH Switch PFL PN-A 6P IP69K
PROFINET-Switch
AL3101
ETH Switch PFL PN-A 6P IP69K
- Commutateurs 6 ports (« non administrable ») pour PROFINET Class A
- Technologie de connexion M12, codage L pour un chaînage simple du chemin de courant
- Pour l'application dans des zones aseptiques et humides dans l'industrie agroalimentaire
Application
| Version | switch « non administrable » pour applications de terrain |
|---|---|
| Application | für PROFINET-Netzwerke |
| Fonction "daisy chain" (connexion en série) | alimentation en tension |
Données électriques
| Tension d'alimentation [V] | 8...32 DC; (US ; selon TBTS/TBTP; cULus: 8...28 DC) |
|---|---|
| Tension nominale DC [V] | 12 / 24 |
| Consommation [mA] | 100; (US; 24 V: 50 mA) |
| Classe de protection | III |
| Protection inversion de polarité | oui |
Interfaces
| Interface de communication | Ethernet | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nombre des interfaces Ethernet | 6 | |||||||||
| Standard de transmission | 10Base-T; 100Base-TX | |||||||||
| Taux de transmission | 10 MBit/s; 100 MBit/s | |||||||||
| Remarque concernant les interfaces |
|
Conditions d'utilisation
| Température ambiante [°C] | -25...70 | ||||
|---|---|---|---|---|---|
| Température de stockage [°C] | -25...85 | ||||
| Humidité relative de l'air max. [%] | 90 | ||||
| Altitude max. au-dessus du niveau de la mer [m] | 4000 | ||||
| Indice de protection | IP 65; IP 66; IP 67; IP 69K; (fonctionnement avec bouchons vissés en inox: IP 69K) | ||||
| Indice de protection (NEMA 250) | 6P | ||||
| Degré de pollution | 2 | ||||
| Fluides chimiques |
|
Tests / homologations
| CEM |
|
||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tenue aux chocs |
|
||||||||||||||||||||||||||||||||
| Changements rapides de température |
|
||||||||||||||||||||||||||||||||
| Tenue aux vibrations |
|
Données mécaniques
| Poids [g] | 317,6 |
|---|---|
| Matières | boîtier: PA gris; Connecteur femelle: inox (1.4404 / 316L) |
| Matière des joints | EPDM |
Accessoires
| Fourniture |
|
|---|
Remarques
| Remarques |
|
|
|---|---|---|
| Unité d'emballage | 1 pièces |
Raccordement électrique - Ethernet
| X1...X6 | Connecteur: 6 x M12; codage: D; Joint d'étanchéité: EPDM |
|---|
Raccordement électrique - alimentation en tension IN
| XD1 | Connecteur: 1 x M12; codage: L |
|---|
Raccordement électrique - alimentation en tension OUT
| XD2 | Connecteur: 1 x M12; codage: L; Joint d'étanchéité: EPDM |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — AL3101-00 — 09.08.2023 —
AL3101 –
ETH Switch PFL PN-A 6P IP69K

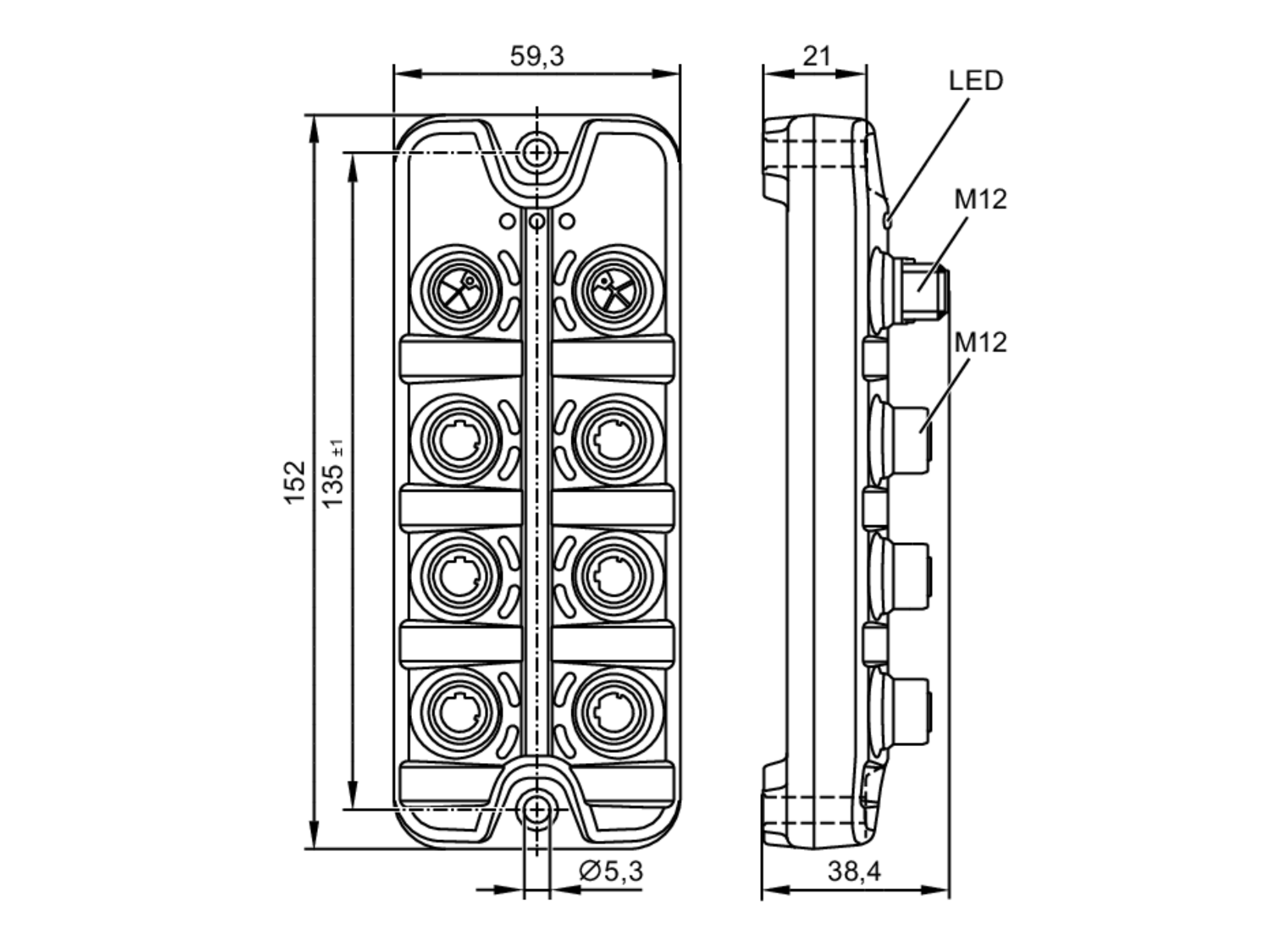

- selon la variante, certaines LED sont inactives
Raccordement électrique - Ethernet
X1...X6
- 1
- TX +
- 2
- RX +
- 3
- TX -
- 4
- RX -
- 5
- n.c.
Connecteur: 6 x M12; codage: D; Joint d'étanchéité: EPDM
Raccordement électrique - alimentation en tension IN
XD1
- 1
- + 24 V DC (US)
- 2
- GND (UA)
- 3
- GND (US)
- 4
- + 24 V DC (UA)
- 5
- FE
Connecteur: 1 x M12; codage: L
Raccordement électrique - alimentation en tension OUT
XD2
- 1
- + 24 V DC (US)
- 2
- GND (UA)
- 3
- GND (US)
- 4
- + 24 V DC (UA)
- 5
- FE
Connecteur: 1 x M12; codage: L; Joint d'étanchéité: EPDM
