UIT503

Ultraschallreflextaster

UIA06000GOKG/IO-Link/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Sehr großer Erfassungsbereich
  • Intuitive Einstellung des Erfassungsbereichs mittels Tastendruck oder IO-Link
  • Breite der Schallkeule über IO-Link einstellbar
  • Gut sichtbare LED zur Anzeige von Schaltzustand und Echo
  • Ausgangsfunktion Schließer / Öffner programmierbar
  • Berührungslose Erfassung unabhängig von Farbe, Transparenz oder Oberflächenbeschaffenheit des Objektes
  • ce
  • iolink
  • cul

Download
Technische Details
Produktmerkmale
Elektrische Ausführung PNP
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Schaltabstand [mm] 350...6000; (Target: 400 x 400 mm)
Kommunikationsschnittstelle IO-Link
Gehäuse Gewindebauform
Abmessungen [mm] M30 x 1,5 / L = 103,8
Elektrische Daten
Betriebsspannung [V] 10...30 DC
Stromaufnahme [mA] < 30
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] < 0,3
Wandlerfrequenz [kHz] 75
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2
Ausgänge
Gesamtzahl Ausgänge 2
Elektrische Ausführung PNP
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V] 2,2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 100
Schaltfrequenz DC [Hz] 1
Kurzschlussschutz ja
Überlastfest ja
Erfassungsbereich
Schaltabstand [mm] 350...6000; (Target: 400 x 400 mm)
Blindzone [mm] 350
Öffnungswinkel zylindrisch [°] 15; (±2)
Max. Abweichung vom 90° Winkel Sensor / Objekt [°] ± 4
Genauigkeit / Abweichungen
Temperaturkompensation ja
Hysterese [%] < 3
Schaltpunktdrift [%] -5...5
Hinweise zur Genauigkeit / Abweichung Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
Wiederholgenauigkeit 1 %
Auflösung [mm] 3
Software / Programmierung
Parametriermöglichkeiten Hysterese / Fenster; Zweiter Schaltpunkt; Einschalt- und Ausschaltverzögerung; Einschaltvorgänge; Teach-Funktion; Hell-/Dunkelschaltung
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9
Profile Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
SIO-Mode ja
Benötigte Masterportklasse A
Min. Prozesszykluszeit [ms] 3,2
IO-Link Prozessdaten (zyklisch)
Funktion Bitlänge
Prozesswert 16
Gerätestatus 4
Binäre Schaltinformationen 2
IO-Link Funktionen (azyklisch) Anwendungsspezifische Markierung; Betriebsstundenzähler
Unterstützte DeviceIDs
Betriebsart IO-Link Device ID
Default 1096 d / 00 04 48 h
Hinweis
Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
Umgebungsbedingungen
Umgebungstemperatur [°C] -20...70
Lagertemperatur [°C] -30...80
Schutzart IP 67
Zulassungen / Prüfungen
EMV
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF gestrahlt 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF leitungsgebunden 3 V
EN 55011 Klasse A
Schwingfestigkeit
EN 60068-2-6 Fc (10-55) Hz 1 mm Amplitude, Schwingdauer 5 min., 30 min. je Achse bei Resonanz oder 55 Hz
Schockfestigkeit
EN 60068-2-27 Ea 30 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
MTTF [Jahre] 106
UL-Zulassung
Ta -20...70 °C
Spannungsversorgung Class 2
File Nummer UL E174191
Mechanische Daten
Gewicht [g] 245,5
Gehäuse Gewindebauform
Abmessungen [mm] M30 x 1,5 / L = 103,8
Gewindebezeichnung M30 x 1,5
Werkstoffe 1.4404 (Edelstahl / 316L); PA; Epoxid-Glaskeramik
Anzugsdrehmoment [Nm] 100
Anzeigen / Bedienelemente
Anzeige
Schaltzustand 2 x LED, gelb
Echo 1 x LED, grün
Teach-Funktion ja
Zubehör
Zubehör mitgeliefert
Befestigungsmuttern: 2, Edelstahl
Bemerkungen
Bemerkungen
Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12

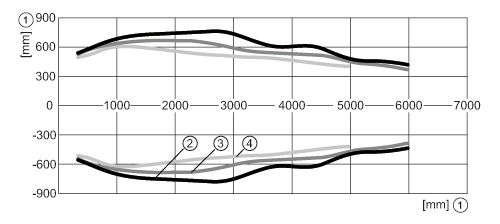

Diagramme und Kurven

1 Distanz
2 Standard-Schallkeule
3 Mittlere Schallkeule
4 Schmale Schallkeule
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — UIT503-00 — 30.10.2018 —
