Magnetisch-induktiver Durchflusssensor

Name: SM6120
Brand: ifm
SKU: SM6120
Price: 589.30 EUR

SM6120

SMR12XGXFRKG/US-100

Magnetisch-induktiver Durchflusssensor

SM6120

SMR12XGXFRKG/US-100

Präzise Messung von Durchfluss, Verbrauch und Mediumtemperatur
Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
Mit Schalt-, Analog- und Impulsausgang
Gut ablesbares Farbdisplay mit Rot-Grün-Wechselanzeige
Keine Ein- und Auslaufstrecken nötig

Komfortable Bedienung über Tasten oder Parametrierung über IO-Link

Produktmerkmale

Anzahl der Ein- und Ausgänge

Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Messbereich

0,05...35 l/min

0,003...2,1 m³/h

0,6...555 gph

0,01...9,25 gpm

Prozessanschluss

G 1/2 DN15 flachdichtend

Einsatzbereich

Besondere Eigenschaft

Vergoldete Kontakte

Medien

Leitfähige flüssige Medien; Wasser; wasserbasierte Medien

Hinweis zu Medien

Leitfähigkeit: ≥ 20 µS/cm

Viskosität: < 70 mm²/s (40 °C)

Mediumtemperatur [°C]

-20...90

Druckfestigkeit [bar]

Druckfestigkeit [MPa]

1,6

Elektrische Daten

Betriebsspannung [V]	18...30 DC; (nach SELV/PELV)
Stromaufnahme [mA]	< 80
Schutzklasse	III
Verpolungsschutz	ja
Bereitschaftsverzögerungszeit [s]	5

Ein-/Ausgänge

Anzahl der Ein- und Ausgänge	Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Eingänge

Eingänge	Zählerreset

Ausgänge

Gesamtzahl Ausgänge	2
Ausgangssignal	Schaltsignal; Analogsignal; Impulssignal; IO-Link; Frequenzsignal; (konfigurierbar)
Elektrische Ausführung	PNP/NPN
Anzahl der digitalen Ausgänge	2
Ausgangsfunktion	Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V]	2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]	100
Anzahl der analogen Ausgänge	1
Analogausgang Strom [mA]	4...20; (skalierbar)
Max. Bürde [Ω]	500
Impulsausgang	Durchflussmengen-Zähler
Kurzschlussschutz	ja
Ausführung Kurzschlussschutz	getaktet
Überlastfest	ja

Mess-/Einstellbereich

Messbereich

0,05...35 l/min

0,003...2,1 m³/h

0,6...555 gph

0,01...9,25 gpm

Anzeigebereich

-42...42 l/min

-2,5...2,5 m³/h

-666...666 gph

-11,1...11,1 gpm

Auflösung

0,02 l/min

0,002 m³/h

0,6 gph

0,01 gpm

Schaltpunkt SP

0,25...35 l/min

0,015...2,1 m³/h

4,2...555 gph

0,07...9,25 gpm

Rückschaltpunkt rP

0...34,8 l/min

0...2,08 m³/h

1,2...552 gph

0,02...9,2 gpm

Analogstartpunkt ASP

0...28 l/min

0...1,7 m³/h

0...666 gph

0...7,4 gpm

Analogendpunkt AEP

7...35 l/min

0,42...2,1 m³/h

111...555 gph

1,85...9,25 gpm

Schleichmengenunterdrückung LFC

0,05...1,75 l/min

0,003...0,1 m³/h

0,6...27,6 gph

0,01...0,46 gpm

Frequenzendpunkt FEP

7...35 l/min

0,42...2,1 m³/h

111,6...555 gph

1,86...9,25 gpm

Frequenz am Endpunkt FRP [Hz]

1...10000

Durchflussmengenüberwachung

Impulslänge [s]	0,001...2
Impulswertigkeit	0,001...99990000 I

Temperaturüberwachung

Messbereich [°C]	-20...90
Anzeigebereich [°C]	-42...112
Auflösung [°C]	0,1
Schaltpunkt SP [°C]	-19,6...90
Rückschaltpunkt rP [°C]	-20...89,6
Analogstartpunkt [°C]	-20...68
Analogendpunkt [°C]	2...90
In Schritten von [°C]	0,1

Genauigkeit / Abweichungen

Strömungsüberwachung

Genauigkeit (im Messbereich)	± (0,8 % MW + 0,2 % MEW)
Wiederholgenauigkeit	± 0,2 % MEW

Temperaturüberwachung

Genauigkeit [K]	± 2,5 (Q > 5 % MEW)

Reaktionszeiten

Strömungsüberwachung

Anlaufüberbrückung [s]	0...50
Ansprechzeit [s]	< 0,25; (dAP = 0, T09)
Dämpfung Prozesswert dAP [s]	0...5

Temperaturüberwachung

Ansprechzeit [s]	15; (Q > 10 % MEW, T09)

Software / Programmierung

Parametriermöglichkeiten	Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Frequenzausgang; Strom-/Impulsausgang; Anlaufüberbrückungszeit; Display abschaltbar; Anzeigeeinheit

Schnittstellen

Kommunikationsschnittstelle

IO-Link

Übertragungstyp

COM2 (38,4 kBaud)

IO-Link Revision

1.1

SDCI-Norm

IEC 61131-9

Profile

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO-Mode

Benötigte Masterportklasse

Prozessdaten analog

Prozessdaten binär

Min. Prozesszykluszeit [ms]

Unterstützte DeviceIDs

Betriebsart	DeviceID
default	949

Umgebungsbedingungen

Umgebungstemperatur [°C]	-20...60
Lagertemperatur [°C]	-25...80
Schutzart	IP 65; IP 67

Zulassungen / Prüfungen

EMV

DIN EN 60947-5-9

CPA-Zulassung

Modellnummer	005MI
Genauigkeitsklasse	-
maximal zulässiger Fehler	± 1,0 % FS
Q (min)	0,003 m³/h
Q (t)	-
Q (max)	2,1 m³/h

Schockfestigkeit

DIN IEC 68-2-27

20 g (11 ms)

Vibrationsfestigkeit

DIN IEC 68-2-6:

5 g (10...2000 Hz)

MTTF [Jahre]

114

UL-Zulassung

Zulassungsnummer UL	I014
File Nummer UL	E174189

Druckgeräterichtlinie

Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage

Mechanische Daten

Gewicht [g]	714,1
Werkstoffe	1.4408 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); PC; PBT+PC-GF30
Werkstoffe in Kontakt mit dem Medium	1.4404 (Edelstahl / 316L); PEEK; Kohlefaser-PEEK; EPDM; Centellen
Prozessanschluss	G 1/2 DN15 flachdichtend

Anzeigen / Bedienelemente

	Farb-Display 1,44", 128 x 128 Pixel
	2 x LED, gelb

Bemerkungen

MW = Messwert

MEW = Messbereichsendwert

Verpackungseinheit

1 Stück

Elektrischer Anschluss

Anschluss	Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet

Diagramme und Kurven

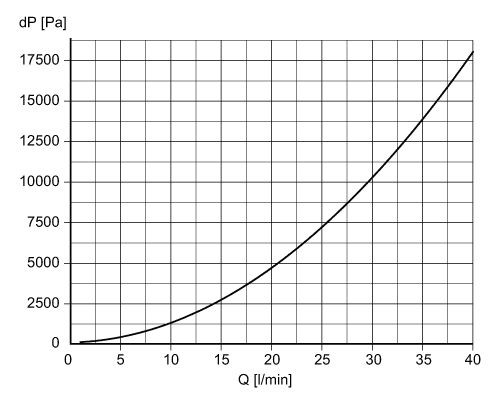

	Druckverlust / Durchflussmenge

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — SM6120-00 — 13.04.2023 —
