Durchflusssensor mit Rückflussverhinderer und Display

SBG34IF0FRKG

SBG246

{{'OPTIONAL_INFO' | productAvailability | error}}

Sehr geehrter Kunde,
leider ist dieses Datenblatt nicht in der gewünschten Sprache vorhanden. Falls Sie weitere Fragen haben, können Sie uns per E-Mail info@ifm.com erreichen.

Mit den besten Grüßen
Ihr ifm Team

  • Präzise Erfassung von Durchfluss und Mediumtemperatur
  • Geeignet für Wasser, Kühlschmiermittel, Öle und Glykol-Lösungen dank integrierter Messkurven
  • Zuverlässige Rückflussverhinderung mit sehr schneller Ansprechzeit
  • Mit Schalt-, Analog- oder Frequenzausgang und IO-Link
  • Gut ablesbares LED-Display mit Rot-Grün-Wechselanzeige
  • ce
  • eac
  • cul
  • iolink
  • crn
Download
Technische Details
Einsatzbereich
Applikation für den industriellen Einsatz
Medien Wasser; Glykol-Lösungen; Kühlschmiermittel; Öl
Hinweis zu Medien
Öl 1 mit Viskosität: 10 mm²/s (40 °C)
Öl 2 mit Viskosität: 46 mm²/s (40 °C)
Mediumtemperatur [°C] -10...100
Druckfestigkeit [bar] 25
MAWP bei Applikationen gemäß CRN [bar] 25
Elektrische Daten
Betriebsspannung [V] 18...30 DC; (nach EN 50178 SELV/PELV)
Stromaufnahme [mA] < 50
Schutzklasse III
Verpolungsschutz ja
Bereitschaftsverzögerungszeit [s] < 3
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
Ausgänge
Gesamtzahl Ausgänge 2
Ausgangssignal Schaltsignal; Analogsignal; Frequenzsignal; IO-Link; (konfigurierbar)
Anzahl der digitalen Ausgänge 2
Ausgangsfunktion Schließer / Öffner; (parametrierbar)
max. Spannungsabfall Schaltausgang DC [V] 2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] 150; (je Ausgang 2 x 200 (...60 °C); 2 x 250 (...40 °C))
Schaltspiele (mechanisch) 10 Millionen
Anzahl der analogen Ausgänge 1
Analogausgang Strom [mA] 4...20
Max. Bürde [Ω] 500
Kurzschlussschutz ja
Überlastfest ja
Frequenz des Ausgangs [Hz] 0...10000
Mess-/Einstellbereich
Messbereich
2...100 l/min 0,12...6 m³/h
Anzeigebereich
0...120 l/min 0...7,2 m³/h
Auflösung
0,5 l/min 0,05 m³/h
Schaltpunkt SP
1...100 l/min 0,05...6 m³/h
Rückschaltpunkt rP
0...99 l/min 0...5,95 m³/h
Frequenzendpunkt FEP
6,5...100 l/min 0,4...6 m³/h
Schrittweite
0,5 l/min 0,05 m³/h
Frequenz am Endpunkt FRP [Hz] 10...10000
Messdynamik 1:50
Temperaturüberwachung
Messbereich [°C] -10...100
Anzeigebereich [°C] -32...122
Auflösung [°C] 1
Schaltpunkt SP [°C] -9...100
Rückschaltpunkt rP [°C] -10...99
In Schritten von [°C] 1
Frequenzstartpunkt FSP [°C] -10...78
Frequenzendpunkt FEP [°C] 12...100
Frequenz am Endpunkt FRP [Hz] 10...10000
Genauigkeit / Abweichungen
Strömungsüberwachung
Genauigkeit (im Messbereich) ± (4 % MW + 1 % MEW); (Q > 2 l/min; Medium- und Umgebungstemperatur: +22 °C ± 4K)
Wiederholgenauigkeit ± 1 % MEW
Temperaturüberwachung
Temperaturdrift 0,029 °C / K
Genauigkeit [K] 3 K (25°C; Q > 1 l/min)
Reaktionszeiten
Strömungsüberwachung
Ansprechzeit [s] 0,01
Dämpfung Schaltausgang dAP [s] 0...5
Dämpfung Analogausgang dAA [s] 0...5
Temperaturüberwachung
Ansprechdynamik T05 / T09 [s] T09 = 120 (Q > 1 l/min)
Software / Programmierung
Parametriermöglichkeiten Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Frequenzausgang; Medienauswahl; Dämpfung Schalt-/Analogausgang; Display drehbar / abschaltbar; Standard-Maßeinheit; Farbe Prozesswert
Schnittstellen
Kommunikationsschnittstelle IO-Link
Übertragungstyp COM2 (38,4 kBaud)
IO-Link Revision 1.1
SDCI-Norm IEC 61131-9 CDV
IO-Link Device ID 563 d / 0233 h
Profile Smart Sensor: Process Data Variable; Device Identification
SIO-Mode ja
Benötigte Masterportklasse A
Prozessdaten analog 2
Prozessdaten binär 2
Min. Prozesszykluszeit [ms] 5
Umgebungsbedingungen
Umgebungstemperatur [°C] 0...60
Hinweis zur Umgebungstemperatur
Mediumtemperatur < 80 °C
Mediumtemperatur < 100 °C: 0...40 °C
Lagertemperatur [°C] -15...80
Schutzart IP 65; IP 67
Zulassungen / Prüfungen
EMV
DIN EN 61000-6-2
DIN EN 61000-6-3
Schockfestigkeit
DIN EN 60068-2-27 20 g (11 ms)
Vibrationsfestigkeit
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [Jahre] 145
UL-Zulassung
Zulassungsnummer UL I006
Druckgeräterichtlinie Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Mechanische Daten
Gewicht [g] 1011,5
Werkstoffe 1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC; Messing chemisch vernickelt
Werkstoffe in Kontakt mit dem Medium 1.4401 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); Messing (2.0371); Messing chemisch vernickelt; PPS; O-Ring: FKM
Prozessanschluss Gewindeanschluss G 3/4
Anzeigen / Bedienelemente
Anzeige
Anzeigeeinheit 3 x LED, grün
Schaltzustand 2 x LED, gelb
Messwerte alphanumerische Anzeige, rot / grün 4-stellig
Programmierung alphanumerische Anzeige, 4-stellig
Bemerkungen
Bemerkungen
Empfehlung: 200-Mikrometer-Filtrierung verwenden.
Alle Angaben gelten für Wasser (20 °C).
MW = Messwert
MEW = Messbereichsendwert
Verpackungseinheit 1 Stück
Elektrischer Anschluss
Anschluss Steckverbindung: 1 x M12; Kontakte: vergoldet
Diagramme und Kurven

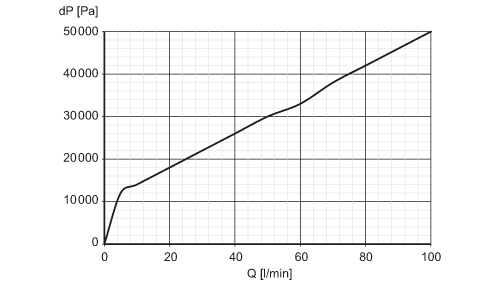

Druckverlust
dP Druckverlust
Q Durchflussmenge
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — SBG246-02 — 04.03.2016 —
