Hardwarepaket zum einfachen Starten und Testen einer Zustandsüberwachungsapplikation

Name: QZ9100
Brand: ifm
SKU: QZ9100
Price: 2017.60 EUR

QZ9100

moneo Starterkit

Hardwarepaket zum einfachen Starten und Testen einer Zustandsüberwachungsapplikation

QZ9100

moneo Starterkit

Hardware-Paket mit allen für eine Zustandsüberwachung benötigten Komponenten
Zustandsüberwachung an Motoren von Lüftern, Pumpen und anderen einfachen Maschinen
Stand-alone-Lösung für die Zustandsüberwachung
Jederzeit erweiterbar und integrierbar in die Firmen-IT-Infrastruktur

Verkauf nur in Verbindung mit Lizenzpaket QM9101

Einsatzbereich

Anwendung

Zustandsüberwachung an Motoren von Lüftern, Pumpen und anderen einfachen Maschinen

Inhaltsbeschreibung

Aufeinander abgestimmte Komponenten inkl. Verkabelung, Netzteil und WLAN-Anbindung

mit Schwingungssensoren, Drehzahlsensor, Temperatursensor, IO-Link-Master (4-fach)

inkl. Hardware als zentralem Punkt für die Datensammlung und -aufbereitung

Kompatibilität

Ohne Fachkenntnisse jederzeit in Firmen-IT-Infrastruktur einbindbar und skalierbar

Datenmanagement

Wicklungstemperatur am Motor

Drehzahlerfassung

Effektivwert der Schwingungsgeschwindigkeit (vRMS)

Effektivwert der Beschleunigung (a-RMS)

Verhältnis des Maximalwerts zum Effektivwert der Beschleunigung (Crest-Faktor)

Maximalwert der Beschleunigung (a-Peak)

Ausgänge

Anzahl der Video-Ausgänge	2; (DisplayPort)

Software / Programmierung

Sprache	Deutsch; Englisch; Französisch; Italienisch; Spanisch; Portugiesisch; Chinesisch; Japanisch; Koreanisch; Russisch
Betriebssystem	Debian Linux 10

Systemvoraussetzungen

Webbrowser	Google Chrome; Mozilla Firefox; (unterstützte Versionen: siehe aktuelle Versionshinweise)

Schnittstellen

Kommunikationsschnittstelle	Ethernet; USB
Anzahl der Ethernet Schnittstellen	2; (GBit)
Anzahl der USB Schnittstellen	4; (3 x USB 3.0; 1 x USB 2.0 Type A)

Umgebungsbedingungen

Umgebungstemperatur [°C]	0...70
Lagertemperatur [°C]	-20...60
Max. zulässige relative Luftfeuchtigkeit [%]	95; (40 °C nicht kondensierend)
Schutzart	IP 40

Zulassungen / Prüfungen

Schockfestigkeit

IEC60068-2-27

50 g 11 ms

Vibrationsfestigkeit

IEC 60068-2-6

4 Grms / 5...500 Hz

Mechanische Daten

Gewicht [g]	8670
Abmessungen [mm]	35 x 105 x 150

Hardware

Prozessor	Intel Atom E3940 Quad Core
TPM-Chip	V 2.0
BIOS	AMI UEFI (128 Mbit)
Arbeitsspeicher	8 GB
Massenspeicher	256 GB SSD

Zubehör

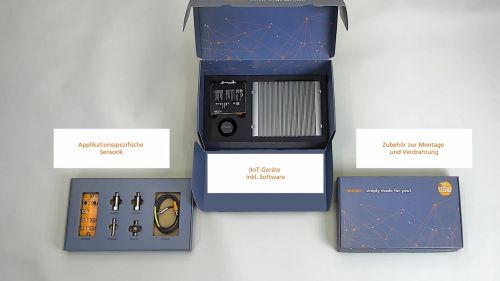

Lieferumfang

moneo appliance; 1 x 35x 105 x150, moneo vorinstalliert, QHA210

WLAN-Zugangspunkt; 1 x Ø 68 / L = 74, ZB0878

Schwingungssensor; 2 x Ø 22 / L = 63,5, VVB001

Schaltnetzteil 24 V DC; 1 x 124 x 40 x 122,5, DN4011

Temperatur-Kabelsensor mit Anlegefühler; 1 x 12 x 8,7 x 51, TS2229

Messsignalwandler für Temperatursensoren; 1 x 52 x 25 x 18, TP3231

IO-Link Master mit IoT-Schnittstelle; 1 x 152 x 59,3 x 38,4, AL1350

Drehzahlwächter; 1 x M12 x 1 / L = 60, DI5028

Ethernet-Verbindungskabel; 1 x 2 m, E12090

Ethernet-Verbindungskabel; 1 x 2 m, EC2080

Verbindungskabel; 3 x 2 m, EVC013

Verbindungskabel; 1 x 0,3 m, EVC010

Anschlusskabel mit Buchse; 1 x 2 m, EVC001

Bemerkungen

Hinweise	Verkauf nur in Verbindung mit Lizenzpaket QM9101
Verpackungseinheit	1 Stück
