IO-Link Modul CompactLine
AL2400
IO-Link module 4 x 2 DI IP 67
IO-Link Modul CompactLine
AL2400
IO-Link module 4 x 2 DI IP 67
- Für den einfachen Anschluss von binären Sensoren an beliebige IO-Link-Master
- Daten- und Energieübertragung auch mit ungeschirmtem Verbindungskabel möglich
- Gut sichtbare LEDs zur Anzeige von Betrieb, Schaltzustand und Fehler
- Vier Steckplätze mit jeweils zwei binären Eingängen für acht Sensoren
- Robuste Ausführung mit Vollverguss für den Einsatz in rauer Industrieumgebung
Go ifmonline - Sparen Sie 3%, wenn Sie dieses Produkt bis 31.07.2023 online bestellen! Der Rabatt wird automatisch an der Kasse abgezogen.
{{ifmVariantName}}
Elektrische Daten
| Betriebsspannung [V] | 18...30 DC; ("supply class 2" gemäß cULus) |
|---|---|
| Stromaufnahme [mA] | < 50 |
| Strombelastbarkeit je Port [A] | 0,1 |
|---|
Ein-/Ausgänge
| Anzahl der Ein- und Ausgänge | Anzahl der digitalen Eingänge: 8 |
|---|
Eingänge
| Anzahl der digitalen Eingänge | 8; (4 x 2) |
|---|---|
| Eingangsbeschaltung digitale Eingänge | PNP |
| Sensorversorgung der Eingänge | IO-Link |
| Eingangsstrombegrenzung [mA] | 15 |
| Eingangsstrom High [mA] | 6...10 |
| Eingangsstrom Low [mA] | 0...2 |
| Schaltpegel High [V] | > 11 |
| Kurzschlussfestigkeit Digitaleingänge | ja |
Schnittstellen
| Kommunikationsschnittstelle | IO-Link | ||||
|---|---|---|---|---|---|
| Unterstützte DeviceIDs |
|
| Übertragungstyp | COM2 (38,4 kBaud) |
|---|---|
| IO-Link Revision | 1.1 |
| SDCI-Norm | IEC 61131-9 |
| SIO-Mode | nein |
| Prozessdaten analog | 1 |
| Prozessdaten binär | 12 |
| Min. Prozesszykluszeit [ms] | 2,9 |
Umgebungsbedingungen
| Umgebungstemperatur [°C] | -25...70 | ||||
|---|---|---|---|---|---|
| Schutzart | IP 67 | ||||
| Schutzart (NEMA 250) | 6P | ||||
| Chemische Medien |
|
Zulassungen / Prüfungen
| EMV |
|
|---|

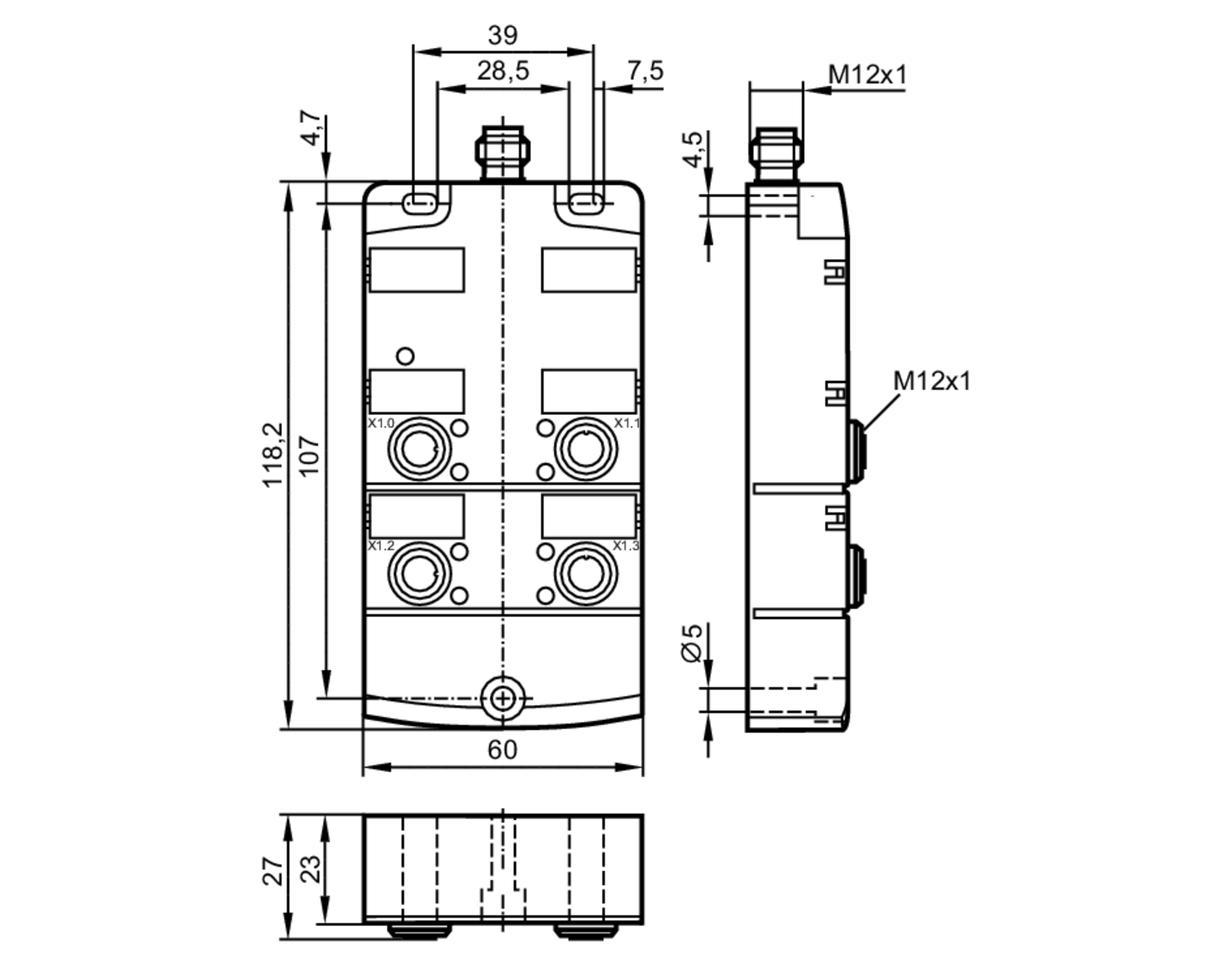

Mechanische Daten
| Gewicht [g] | 300 |
|---|---|
| Werkstoffe | PA; Buchse: Messing vernickelt; O-Ring: FKM |
| Werkstoff Dichtung | FKM |
Anzeigen / Bedienelemente
| Anzeige |
|
|---|
Zubehör
| Zubehör optional |
|
|---|
Bemerkungen
| Bemerkungen |
|
|||
|---|---|---|---|---|
| Verpackungseinheit | 1 Stück |
Elektrischer Anschluss - IO-Link
| Steckverbindung: M12; Codierung: A |
Elektrischer Anschluss - Prozessanschluss
| Steckverbindung: M12; Codierung: A; Dichtung: FKM |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE-DE — AL2400-00 — 29.08.2016 —
AL2400 –
IO-Link module 4 x 2 DI IP 67
Elektrischer Anschluss - IO-Link
- 1
- UB +
- 2
- nicht belegt
- 3
- UB -
- 4
- IO-Link
Steckverbindung: M12; Codierung: A
Elektrischer Anschluss - Prozessanschluss
- Eingänge X1.0...X1.3
- 1
- Sensorversorgung +24 V
- 2
- IN 2
- 3
- Sensorversorgung 0 V
- 4
- IN 1
- 5
- nicht belegt
Steckverbindung: M12; Codierung: A; Dichtung: FKM
