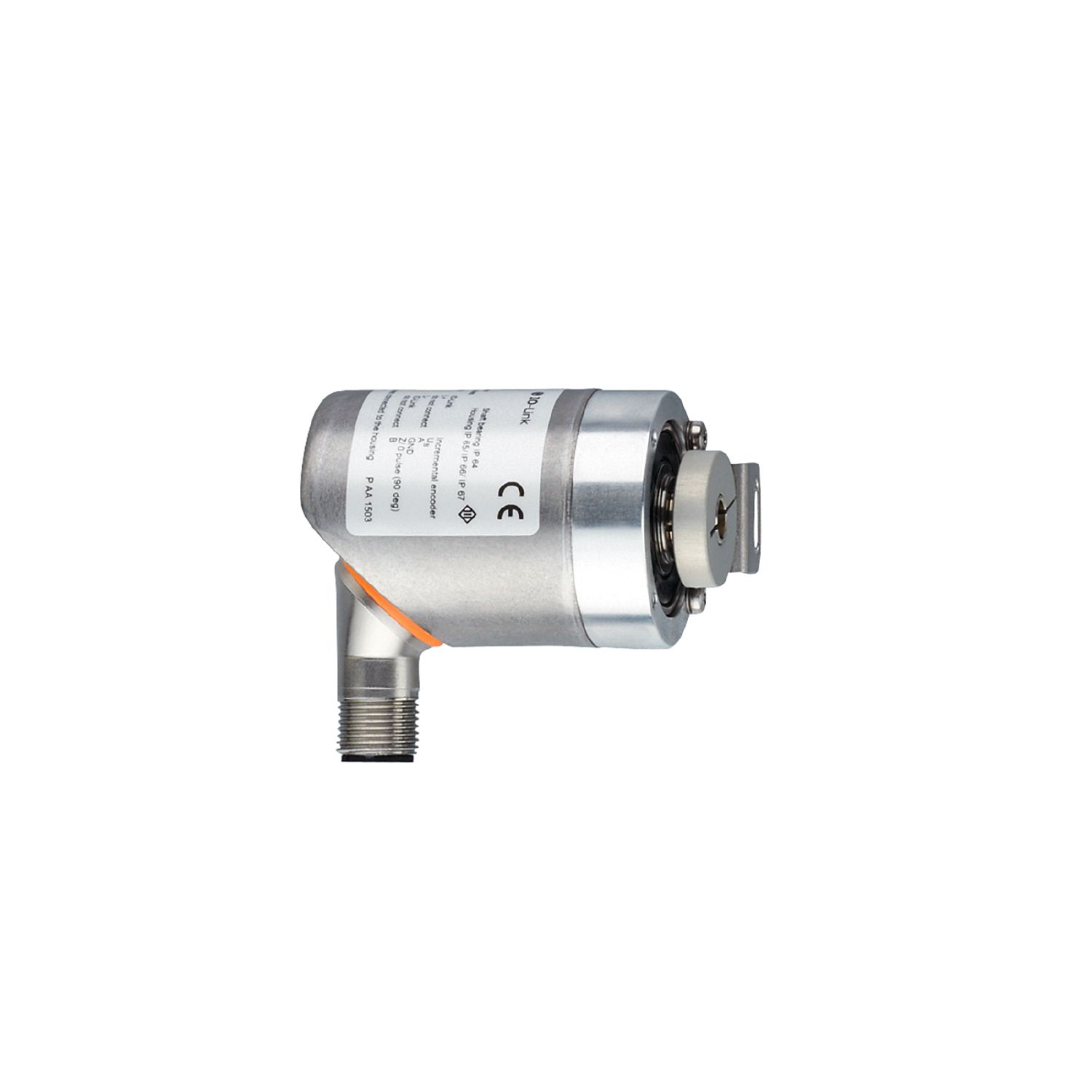

Delik milli artımlı enkoder

RA3100

INCREMENTAL ENCODER BASIC LINE

Delik milli artımlı enkoder

RA3100

INCREMENTAL ENCODER BASIC LINE

  • Dönme hızlarının güvenilir algılanması için tanımlanmış atım dizisi
  • Hassas konum belirleme ve doğrusal ölçüm için
  • Manyetik algılama prensibi sayesinde yüksek şok ve titreşim direnci
  • Çözünürlük 1 ... 10.000
  • IO-Link üzerinden kullanıcı dostu iletişim ve parametrelendirme
  • ce
  • ukca
  • cul
  • iolink
Ürün özellikleri
Çözünürlük 1...10000; (parametrelenebilir; Fabrika ayarı: 1024) çözünürlük
Haberleşme arayüzü IO-Link
Mil tasarımı tek taraftan açık delik mil
Mil çapı [mm] 6
Uygulama
Fonksiyon prensibi artımlı
Algılama sistemi manyetik
Elektriksel özellikleri
Çalışma gerilimi [V] 4,75...30 DC
Akım tüketimi [mA] < 150
Koruma sınıfı III
Ters polarite koruması evet
Açılışta gecikme süresi [s] 0,5
Maks. devir(elektriksel) [U/min] 12000
Çıkışlar
Elektriksel yapı HTL/TTL
Anahtarlama frekansı [kHz] 1000
Fabrika ayarı
Çıkış fonksiyonu: HTL (50 mA)
Kısa devre koruması evet
A ve B faz farkı [°] 90
Ölçüm / ayar aralığı
Çözünürlük 1...10000; (parametrelenebilir; Fabrika ayarı: 1024) çözünürlük
Doğruluk / sapma
Doğruluk [°] 0,1
Yazılım / Programlama
Parametre ayar seçenekleri Çözünürlük; Dönüş yönü; HTL; TTL
Arabirimler
Haberleşme arayüzü IO-Link
Aktarım türü COM2 (38,4 kBaud)
IO-Link Revizyonu 1.1
SIO-Mod evet
Min. işlem döngü süresi [ms] 2,3
Çalışma Koşulları
Çalışma sıcaklığı [°C] -40...85
Depolama sıcaklığı [°C] -40...85
Maksimum bağıl nem [%] 95; (yoğunlaşmaya izin verilmez)
Koruma IP 65; IP 66; (gövdede: IP 67; milde: IP 64)
Testler / Onaylar
Şok dayanımı
100 g
Titreşim dayanımı
20 g
MTTF [yıl] 292
Mekanik özellikleri
Ağırlık [g] 267
Boyutlar [mm] Ø 36,5 / L = 58,5
Malzemeler Flanş: Alüminyum; Gövde: paslanmaz çelik (1,4521 / 444)
Sıkıştırma torku [Nm] < 0,7; (Vida)
Maksimum devir, mekanik [U/min] 12000
Maks. başlangıç torku [Nm] 1
Referans sıcaklığı torku [°C] 20
Mil tasarımı tek taraftan açık delik mil
Mil çapı [mm] 6
Mil malzemesi
paslanmaz çelik
Milin montaj derinliği [mm] 18
Mil ekseninden maks. sapma [mm] 0,5
Sabitleme parçası Ø 36.5 mm
Elektriksel bağlantı
IO-Link Soketli: 1 x M12, merkezsel, eksenel olarakta kullanılabilir; kodlama: A; Kalıplı gövde: paslanmaz çelik (1,4401 / 316)
şemalar ve grafikler
Pals diyagramı
dönüş yönü saat yönünde (şafta bakarken)
