| Ürün özellikleri |
| Giriş ve çıkış sayısı |
Dijital çıktıların sayısı: 1; Analog çıkışların sayısı: 1 |
| Proses bağlantısı |
G 1 Aseptoflex Vario |
| Uygulama |
| Sistem |
Altın kaplamalı kontaklar |
| Ortam dielektrik kat sayısı |
≥ 2 |
| Tavsiye edilen akışkanlar |
Su; su bazlı ortamlar |
| Ortam sıcaklığı [°C] |
-40...150; (grafiğe bakınız:) |
| Sevive dolumunun maksimum hızı [mm/s] |
200 |
| Dayanma basıncı [bar] |
8 |
| Basınç değerlendirme notu |
| 0 bar ortam sıcaklığında < - 20 C |
|
| Vakum dayanımı [mbar] |
-1000 |
| MAWP (CRN ye uygun uygulamalar için) [bar] |
8 |
| Radyo onayı |
Güney Kore; Vereinigtes Königreich; EU/RED; Avusturalya; ABD; Kanada; Yeni Zelanda |
| Radio onayı üzerine not |
| European Radio Equipment Directive 2014/53/EU (RED) listesindeki ülkeler “Yüklemeler” bölümünde bulunabilir. |
|
| Elektriksel özellikleri |
| Çalışma gerilimi [V] |
18...30 DC |
| Akım tüketimi [mA] |
< 80 |
| Koruma sınıfı |
III |
| Ters polarite koruması |
evet |
| Açılışta gecikme süresi [s] |
< 15 |
| Ölçme ilkesi |
FMCW (80 GHz teknoloji); frekans aralığı 77 - 81 Hz |
| Girişler / Çıkışlar |
| Giriş ve çıkış sayısı |
Dijital çıktıların sayısı: 1; Analog çıkışların sayısı: 1 |
| Çıkışlar |
| Toplam çıkış sayısı |
2 |
| Çıkış sinyali |
anahtarlama sinyali; analog sinyal; IO-Link |
| Elektriksel yapı |
PNP/NPN |
| Dijital çıktıların sayısı |
1; (2 parametrelenebilir) |
| Çıkış fonksiyonu |
Normalde açık / kapalı; (parametrelenebilir) |
| Maks. anahtarlama çıkışı gerilim düşmesi DC [V] |
2,5 |
| Yük akımı (Sürekli) DC [mA] |
50 |
| Analog çıkışların sayısı |
1 |
| Analog akım çıkışı [mA] |
4...20, ters çevrilebilir; (ölçeklendirilebilir) |
| Maks. Yük [Ω] |
43,5 * (Ub – 18) + 600 Ω |
| Kısa devre koruması |
evet |
| Kısa devre korumasının cinsi |
çıkış tarama |
| Aşırı yük koruması |
evet |
| Ölçüm / ayar aralığı |
| Ölçme aralığı [m] |
10; (grafiğe bakınız:) |
| Örnekleme frekansı [Hz] |
> 3 |
| Doğruluk / sapma |
| Doğruluk |
|
| Çözünürlük [mm] |
1 |
| Sıfır sinyal (akım) [mA] |
3,8 |
| Tam sinyal (akım) [mA] |
20,5 |
| Sıcaklık sapması / her 10 K' da bir |
± 1 mm |
| Tepki süresi |
| Cevap süresi [ms] |
330 |
| Arabirimler |
| Haberleşme arayüzü |
IO-Link |
| Aktarım türü |
COM2 (38,4 kBaud) |
| IO-Link Revizyonu |
1.1 |
| SDCI standart |
IEC 61131-9 |
| Profil |
Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) |
| SIO-Mod |
evet |
| Gerekli ana bağlantı noktası türü |
A |
| İşlem verileri analog |
1 |
| İşlem verileri ikilik sistem (binary) |
2 |
| Min. işlem döngü süresi [ms] |
6 |
| Desteklenen DeviceIDler |
| Çalışma şekli |
DeviceID |
| Varsayılan |
0x00052C |
|
| Çalışma Koşulları |
| Çalışma sıcaklığı [°C] |
-40...80 |
| Çalışma sıcaklığı hakkında |
|
| Depolama sıcaklığı [°C] |
-40...90 |
| Koruma |
IP 68; IP 69K |
| Testler / Onaylar |
| EMC |
| DIN EN 61326-1 |
grup 1: Sınıf A (IO-Link aktif); B (O-Link aktif değil, analog ve anahtarlama çıkışlı) |
|
| Şok dayanımı |
| DIN EN 60068-2-27 |
50 g (11 ms) / 20 g (6 ms) |
|
| Titreşim dayanımı |
| IEC 61298-3 |
2 g (10...1000 Hz) |
|
| MTTF [yıl] |
330 |
| Mekanik özellikleri |
| Ağırlık [g] |
727,15 |
| Malzemeler |
paslanmaz çelik (1.4404 / 316L); PA; FKM; FVMQ |
| Malzeme (ıslak parçalar) |
PTFE; EPDM |
| Proses bağlantısı |
G 1 Aseptoflex Vario |
| Islak parçaların yüzey karakteristikleri Ra / Rz |
< 0,76 |
| Açıklamalar |
| Notlar |
İlk kurulum için bir IO-Link-master ve bir parametre ayarlama yazılımı (örn. moneo veya LR DEVICE) gereklidir. |
| Paket miktarı |
1 adet |
| Elektriksel bağlantı |
| Bağlantı |
Soketli: 1 x M12; kodlama: A; Kontaklar: altın kaplamalı |
| şemalar ve grafikler |
|
|
|
ışıma açısı (α): 10° |
|
|
Mesafe (D) 2 m - Işın genişliği (W) 0,4 m |
|
|
Mesafe (D) 4 m - Işın genişliği (W) 0,7 m |
|
|
Mesafe (D) 6 m - Işın genişliği (W) 1,1 m |
|
|
Mesafe (D) 8 m - Işın genişliği (W) 1,4 m |
|
|
Mesafe (D) 10 m - Işın genişliği (W) 1,8 m |
|
|
|
X
|
çalışma ortam sıcaklığı °C |
|
Y
|
Çalışma sıcaklığı °C |
|
|
|
1
|
Adaptör örnek: E33208 |
|

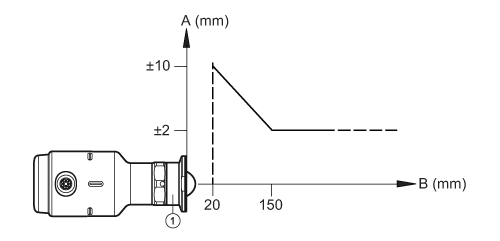

A
|
Doğruluk |
|
B
|
Mesafe |
|
