ultrazvočni razpršilno odbojni senzor

UIA03500F1KG/US

UIT510

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Zelo veliko območje zaznavanja
  • Intuitivna nastavitev območja zaznavanja prek pritisnega gumba
  • Jasno vidna LED lučka za prikaz stanja preklopa in odmeva
  • S programirljivim preklopnim izhodom in prilagodljivim analognim izhodom
  • Brezstično zaznavanje, neodvisno od barve, prosojnosti ali površinskih značilnosti predmeta
  • ce
  • cul
Prenos
Technische Details
Električni podatki
Obratovalna napetost [V] 10...30 DC
Poraba toka [mA] < 30
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Zakasnitveni čas pripravljenosti [s] < 0,3
Frekvenca pretvornika [kHz] 112
Vhodi/izhodi
Število vhodov in izhodov Število digitalnih izhodov: 1; Število analognih izhodov: 1
Izhodi
Skupno število izhodov 2
Električna izvedba NPN
Število digitalnih izhodov 1
Funkcija izhoda vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V] 2,2
Stopnja trajnega toka preklopnega izhoda DC [mA] 100
Preklopna frekvenca DC [Hz] 1
Število analognih izhodov 1
Analogni izhod toka [mA] 4...20
Maks. obremenitev [Ω] 500
Zaščita pred kratkim stikom da
Zaščita pred preobremenitvijo da
Območje zaznavanja
Preklopna razdalja [mm] 3500
Slepo območje [mm] 250
Kot cilindrične odprtine [°] 15; (±2)
Maks. odstopanje od 90° kota senzorja/predmeta [°] ± 4
Natančnost / odstopanja
Napotek The indicated values are reached after a warm-up time of min. 20 minutes
Izravnava temperature da
Histereza [%] 1
Zdrs preklopne točke [%] -5...5
Napaka linearnosti analognega izhoda [%] 1
Natančnost ponavljanja 1 %
Ločljivost [mm] 3
Odzivni časi
Vklopni čas [ms] < 600
Pogoji okolja
Temperatura okolice [°C] -20...70
Skladiščna temperatura [°C] -30...80
Zaščita IP 67
Dovoljenja/preverjanja
EMC
EN 61000-4-2 ESD 4 kV CD / plastika
8 kV AD / kovina
EN 61000-4-3 HF sevano 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 VF prevoden 3 V
EN 55011 razred A
Odpornost na vibracije
EN 60068-2-6 Fc (10-55) Hz 1 mm amplituda, obdobje oscilacije 5 min., 30 min. na os pri resonanci ali 55 Hz
Odpornost na šoke
EN 60068-2-27 Ea 30 g 11 ms polsinus; 3 udarcev v vsaki smeri 3 koordinatnih osi
MTTF [Let] 111
Mehanski podatki
Teža [g] 225
Ohišje Izvedba navoja
Mere [mm] M30 x 1 / L = 69,5
Oznaka navoja M30 x 1
Materiali nerjavno jeklo (1.4404 / 316L); PA; epoksi steklena keramika
Dolžina [mm] 103
Prikazi/upravljalni elementi
Prikaz
stikalno stanje 2 LED, rumeno
odmev 1 LED, zeleno
Funkcija teach da
Pribor
Dodatki (priloženi)
zaskočne matice: 2, legirano jeklo
Opombe
Opombe
obratovalna napetost "supply class 2" v skladu s cULus
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12

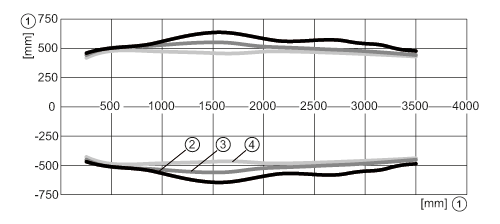

diagrami in grafikoni

1 Razdalja
2 Standardni zvočni stožec
3 Srednji zvočni stožec
4 Ozki zvočni stožec
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — UIT510-00 — 31.10.2018 —
