UGT527

ultrazvočni razpršilno odbojni senzor

UGB00800GOKG/IO-Link/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • Programirljiva izhodna funkcija običajno odprto/običajno zaprto
  • Jasno vidna LED lučka za prikaz stanja preklopa in odmeva
  • Brezstično zaznavanje, neodvisno od barve, prosojnosti ali površinskih značilnosti predmeta
  • Posebej prostorsko varčna zasnova za uporabo, kjer je prostor omejen
  • ce
  • cul
  • iolink
Prenos
Technische Details
Značilnosti izdelka
Električna izvedba PNP
Funkcija izhoda vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Preklopna razdalja [mm] 60...800
Komunikacijski vmesnik IO-Link
Ohišje Izvedba navoja
Mere [mm] M18 x 1 / L = 60,5
Električni podatki
Obratovalna napetost [V] 10...30 DC; ("razred oskrbe 2" v skladu s cULus)
Poraba toka [mA] < 35
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Zakasnitveni čas pripravljenosti [s] 0,1
Frekvenca pretvornika [kHz] 230
Vhodi/izhodi
Število vhodov in izhodov Število digitalnih izhodov: 2
Izhodi
Skupno število izhodov 2
Električna izvedba PNP
Število digitalnih izhodov 2
Funkcija izhoda vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V] 2,2
Stopnja trajnega toka preklopnega izhoda DC [mA] 100
Preklopna frekvenca DC [Hz] 5
Zaščita pred kratkim stikom da
Zaščita pred preobremenitvijo da
Območje zaznavanja
Preklopna razdalja [mm] 60...800
Slepo območje [mm] 60
Kot cilindrične odprtine [°] 7; (±2)
Območje zaznavanja histereze [mm] < 1
Maks. odstopanje od 90° kota senzorja/predmeta [°] ± 4
Natančnost / odstopanja
Napotek Prikazane vrednosti so dosežene po času segrevanja min. 20 minut.
Izravnava temperature da
Histereza [%] < 1
Zdrs preklopne točke [%] -2,5...2,5
Napaka linearnosti analognega izhoda [%] < 1
Vmesniki
Komunikacijski vmesnik IO-Link
Vrsta prenosa COM2 (38,4 kBaud)
IO-Link - revizija 1.1
Standard SDCI IEC 61131-9
Identifikacijska oznaka naprave z IO-Link 890 d / 00 03 7a h
Profili Smart Sensor: Process Data Variable; Device Identification
SIO-način da
Potreben razred glavnega vhoda A
Min. čas procesnega cikla [ms] 10
Pogoji okolja
Temperatura okolice [°C] -20...70
Zaščita IP 67
Dovoljenja/preverjanja
EMC
EN 61000-4-2 ESD 4 kV CD / plastika
8 kV AD / kovina
EN 61000-4-3 HF sevano 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 VF prevoden 3 V
EN 55011 razred A
Odpornost na vibracije
EN 60068-2-6 Fc (10-55) Hz 1 mm amplituda, obdobje oscilacije 5 min., 30 min. na os pri resonanci ali 55 Hz
Odpornost na šoke
EN 60068-2-27 Ea da
MTTF [Let] 209,1
Mehanski podatki
Teža [g] 79,5
Ohišje Izvedba navoja
Mere [mm] M18 x 1 / L = 60,5
Oznaka navoja M18 x 1
Materiali nerjavno jeklo (1.4404 / 316L); PA; epoksi steklena keramika
Prikazi/upravljalni elementi
Prikaz
stikalno stanje 2 LED, rumeno
odmev 1 LED, zeleno
Pribor
Dodatki (priloženi)
zaskočne matice: 2, legirano jeklo
Opombe
Opombe
obratovalna napetost "supply class 2" v skladu s cULus
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12

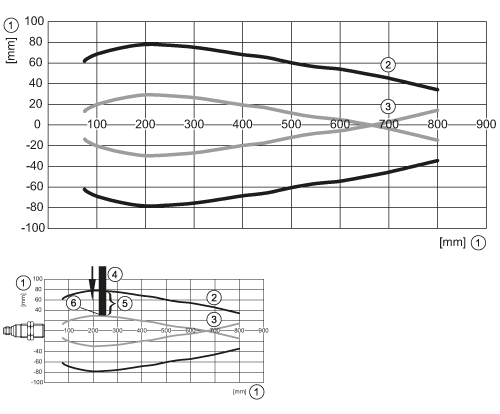

diagrami in grafikoni

1: Razdalja
2: Območje zaznavanja
3: grafikon vklopa/izklopa
4: Tarča 100 x 100 mm
5: 50 % cilja v območju zaznavanja
6: Vklopna točka
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — UGT527-00 — 12.07.2017 —
