Infrardeči temperaturni senzor

TW2011

TW-150KLBM30-KFDKG/US

Infrardeči temperaturni senzor

TW2011

TW-150KLBM30-KFDKG/US

  • Zanesljivo, brezstično merjenje temperature predmetov z zelo visokimi temperaturami
  • Za uporabo v jeklarski in steklarski industriji
  • Intuitivna nastavitev analognih izhodov in preklopnega izhoda prek pritisnega gumba
  • Jasno viden zaslon za prikaz trenutne temperature
  • Robustno ohišje in na praske odporna natančna leča za uporabo v neugodnih industrijskih okoljih
  • Priročno delovanje prek gumbov ali nastavljanja parametrov prek IO-Linka
  • ce
  • iolink
Značilnosti izdelka
Število vhodov in izhodov Število digitalnih izhodov: 1; Število analognih izhodov: 1
Merilno območje
300...1600 °C 572...2912 °F
Komunikacijski vmesnik IO-Link
Območje uporabe
Uporaba temperirne temperature; taljenje stekla; grafit; keramika; kovine; kovanje; sintranje; toplotna obdelava; valjanje
Električni podatki
Obratovalna napetost [V] 18...32 DC; (skladno s SELV/PELV)
Poraba toka [mA] < 50
Min. upor izolacije [MΩ] 100; (50 V DC)
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Zakasnitveni čas pripravljenosti [s] < 1
Vhodi/izhodi
Število vhodov in izhodov Število digitalnih izhodov: 1; Število analognih izhodov: 1
Vhodi
Testni vhod Tip 3 (IEC 61131-2)
Izhodi
Skupno število izhodov 2
Izhodni signal preklopni signal; analogni signal; IO-Link; (možnost konfiguracije)
Električna izvedba PNP
Število digitalnih izhodov 1
Funkcija izhoda vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V] 2,5
Stopnja trajnega toka preklopnega izhoda DC [mA] 150
Število analognih izhodov 1
Analogni izhod toka [mA] 4...20
Maks. obremenitev [Ω] 500
Zaščita pred kratkim stikom da
Vrsta zaščite pred kratkim stikom impulzno
Dokaz kratkega stika da
Zaščita pred preobremenitvijo da
Območje zaznavanja
Območje valovne dolžine [µm] 1...1,7
Območje merjenja/nastavitve
Merilno območje
300...1600 °C 572...2912 °F
Točka nastavitve SP
301...1600 °C 574...2912 °F
Točka ponastavitve rP
300...1599 °C 572...2910 °F
Analogna začetna točka
300...1400 °C 572...2552 °F
Analogna končna točka
500...1600 °C 932...2912 °F
V korakih po
1 °C 1 °F
Ločljivost
Ločljivost preklopnega izhoda [K] 1
Ločljivost analognega izhoda [K] 0,2; (0,03 % nastavljenega merilnega razpona)
Ločljivost zaslona [K] 1
Natančnost / odstopanja
Natančnost [K] < ± 0,5 %; (izmerjene vrednosti, min. 4 K (stopnja emisij = 1, T = 23 °C))
Natančnost ponavljanja [K] 1
Odzivni časi
Vklopni čas [ms] 2; (T > 600 °C)
Programska oprema/programiranje
Poravnava preklopne točke tipke za programiranje
Možnosti parametriranja analogni obseg; vklopni kontakt / izklopni kontakt; zamik vklopa/izklopa; Blaženje; Peakhold; emisivnost; funkcija simulacije
Vmesniki
Komunikacijski vmesnik IO-Link
Vrsta prenosa COM2 (38,4 kBaud)
IO-Link - revizija 1.1
Standard SDCI IEC 61131-9
SIO-način da
Potreben razred glavnega vhoda A
Analogni procesni podatki 16
Binarni procesni podatki 1
Min. čas procesnega cikla [ms] 3,6
Podprta DeviceID-ji
Način obratovanja ID naprave
default 719
Pogoji okolja
Temperatura okolice [°C] 0...65
Opomba o temperaturi okolice
optična vlakna in merilna glava: -20...250 °C
Skladiščna temperatura [°C] -20...80
Maks. dopustna relativna vlažnost zraka [%] 95; (nekondenzirajoč)
Zaščita IP 65
Dovoljenja/preverjanja
EMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Odpornost na šoke
DIN EN 60068-2-27 30 g (11 ms)
Odpornost proti vibracijam
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [Let] 74
Mehanski podatki
Teža [g] 899,5
Ohišje Izvedba navoja
Mere [mm] M30 x 1,5
Oznaka navoja M30 x 1,5
Priključek iz optičnih vlaken ¼"-36UNS-2A
Materiali Navojni tulec: nerjavno jeklo (1.4305 / 303); poliester
Material optike
kaljeno optično steklo
Prikazi/upravljalni elementi
Prikaz
Prikazni element 2 x LED, rumeno
stikalno stanje 1 x LED, rumeno
prikazovalnik funkcije 7-segmentni prikazovalnik LED, 4 znaki
izmerjene vrednosti 7-segmentni prikazovalnik LED, 4 znaki
Upravljalni elementi
3 Tipke
Pribor
V sklopu dobave
zaskočne matice: 2
optična vlakna: 2 m
Merilna glava
Opombe
Opombe
Uporabite oklopljeni kabel za zaščito infrardečih temperaturnih senzorjev pred motnjami.
Zaslon mora biti priključen na ohišje senzorja prek spojnika.
Ob dostavi je senzor predhodno nameščen in umerjen ter dobavljen z 2 m optičnih vlaken.
Če zamenjate optična vlakna, je treba znova umeriti senzor (ZC0062).
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12

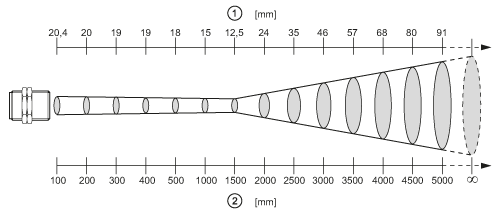

diagrami in grafikoni
1 premer točke merjenja
2 merilna razdalja
