Infrardeči temperaturni senzor

TW-150KLBM30-KFDKG/US

TW2001

{{'OPTIONAL_INFO' | productAvailability | error}}

Spoštovana stranka,
Na žalost ta podatkovni list ni na voljo v zahtevanem jeziku. Če imate dodatna vprašanja, se lahko obrnete na nas prek e-pošte.

Lep pozdrav
Vaša ekipa ifm

  • ce
  • eac
  • iolink
Prenos
Technische Details
Območje uporabe
Uporaba temperirne temperature; taljenje stekla; grafit; keramika; kovine; kovanje; sintranje; toplotna obdelava; valjanje
Električni podatki
Obratovalna napetost [V] 18...32 DC; (skladno s SELV/PELV)
Poraba toka [mA] < 50
Min. upor izolacije [MΩ] 100; (50 V DC)
Zaščitni razred III
Zaščita pred obratno polarnostjo da
Zakasnitveni čas pripravljenosti [s] < 1
Vhodi/izhodi
Število vhodov in izhodov Število digitalnih izhodov: 1; Število analognih izhodov: 1
Vhodi
Testni vhod Typ_3_IEC_61131_2
Izhodi
Skupno število izhodov 2
Izhodni signal preklopni signal; analogni signal; IO-Link; (možnost konfiguracije)
Električna izvedba PNP
Število digitalnih izhodov 1
Funkcija izhoda vklopni kontakt / izklopni kontakt; (možnost parametriranja)
Maks. padec napetosti preklopnega izhoda DC [V] 2,5
Stopnja trajnega toka preklopnega izhoda DC [mA] 150
Število analognih izhodov 1
Analogni izhod toka [mA] 4...20
Maks. obremenitev [Ω] 500
Zaščita pred kratkim stikom da
Vrsta zaščite pred kratkim stikom impulzno
Dokaz kratkega stika da
Zaščita pred preobremenitvijo da
Območje zaznavanja
Območje valovne dolžine [µm] 1...1,7
Območje merjenja/nastavitve
Merilno območje
250...1600 °C 482...2912 °F
Točka nastavitve SP
251...1600 °C 484...2912 °F
Točka ponastavitve rP
250...1599 °C 482...2910 °F
Analogna začetna točka
250...1400 °C 482...2552 °F
Analogna končna točka
450...1600 °C 842...2912 °F
V korakih po
1 °C 1 °F
Ločljivost
Ločljivost preklopnega izhoda [K] 1
Ločljivost analognega izhoda [K] 0,2; (0,03 % nastavljenega merilnega razpona)
Ločljivost zaslona [K] 1
Natančnost / odstopanja
Natančnost [K] < ± 0,5 %; (izmerjene vrednosti, min. 4 K (stopnja emisij = 1, T = 23 °C))
Natančnost ponavljanja [K] 1
Odzivni časi
Vklopni čas [ms] 2; (T > 600 °C)
Programska oprema/programiranje
Poravnava preklopne točke tipke za programiranje
Možnosti parametriranja analogni obseg; vklopni kontakt / izklopni kontakt; zamik vklopa/izklopa; Blaženje; Peakhold; emisivnost; funkcija simulacije
Vmesniki
Komunikacijski vmesnik IO-Link
Vrsta prenosa COM2 (38,4 kBaud)
IO-Link - revizija 1.1
Standard SDCI IEC 61131-9
Identifikacijska oznaka naprave z IO-Link 717 d / 00 02 CC h
SIO-način da
Potreben razred glavnega vhoda A
Analogni procesni podatki 16
Binarni procesni podatki 1
Min. čas procesnega cikla [ms] 3,6
Pogoji okolja
Temperatura okolice [°C] 0...65
Skladiščna temperatura [°C] -20...80
Maks. dopustna relativna vlažnost zraka [%] 95; (nekondenzirajoč)
Zaščita IP 65
Dovoljenja/preverjanja
EMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Odpornost na šoke
DIN EN 60068-2-27 30 g (11 ms)
Odpornost proti vibracijam
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [Let] 74
Mehanski podatki
Teža [g] 465
Ohišje Izvedba navoja
Mere [mm] M30 x 1,5
Oznaka navoja M30 x 1,5
Materiali Navojni tulec: nerjavno jeklo (1.4305 / 303); poliester
Material optike
kaljeno optično steklo
Prikazi/upravljalni elementi
Prikaz
Prikazni element 2 x LED, rumeno
stikalno stanje 1 x LED, rumeno
prikazovalnik funkcije 7-segmentni prikazovalnik LED, 4 znaki
izmerjene vrednosti 7-segmentni prikazovalnik LED, 4 znaki
Upravljalni elementi
3 Tipke
Pribor
Dodatki (priloženi)
zaskočne matice: 2
Opombe
Opombe
Uporabite oklopljeni kabel za zaščito infrardečih temperaturnih senzorjev pred motnjami.
Zaslon mora biti priključen na ohišje senzorja prek spojnika.
Embalažna enota 1 Kosov
Električni priključek
Priključek Spojnik: 1 x M12

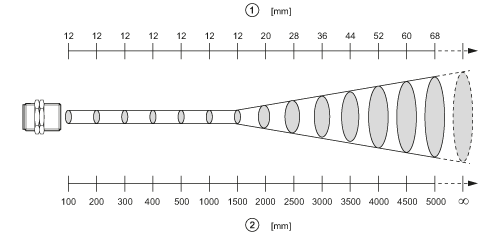

diagrami in grafikoni

1 premer točke merjenja
2 merilna razdalja
