Merilnik vrtinčastega pretoka z zaslonom

Name: SV7614
Brand: ifm
SKU: SV7614
Price: 399.80 EUR

SV7614

SVN34XXX50KG/US-100

Merilnik vrtinčastega pretoka z zaslonom

SV7614

SVN34XXX50KG/US-100

Zanesljivo zaznavanje pretoka in temperature medija
Natančni, linearizirani analogni izhod
Zaslon lahko za optimalno poravnavo zavrtite
Jasno čitljiv barvni zaslon s spremembo barve rdeča/zelena
Primerno za vodo, deionizirano vodo in hladilno vodo

Značilnosti izdelka

Število vhodov in izhodov

Število analognih izhodov: 2

Merilno območje

80...1585 gph

1,3...26,4 gpm

Procesni priključek

povezava z navojem 3/4" NPT DN20

Območje uporabe

Posebna značilnost

pozlačeni kontakti

Uporaba

za industrijsko uporabo

Mediji

voda; raztopine glikola; Hladilno mazalno sredstvo

Temperatura medija [°F]

14...194

Tlačna trdnost [bar]

Tlačna trdnost [psi]

174

Opomba o stopnji tlaka

do 40 °C

MAWP (za uporabo skladno s CRN) [bar]

4,3

Električni podatki

Obratovalna napetost [V]	18...30 DC
Poraba toka [mA]	< 30
Min. upor izolacije [MΩ]	100; (500 V DC)
Zaščitni razred	III
Zaščita pred obratno polarnostjo	da
Zakasnitveni čas pripravljenosti [s]	< 3

Vhodi/izhodi

Število vhodov in izhodov	Število analognih izhodov: 2

Izhodi

Skupno število izhodov	2
Izhodni signal	analogni signal
Število analognih izhodov	2
Analogni izhod toka [mA]	4...20
Maks. obremenitev [Ω]	500
Zaščita pred kratkim stikom	da
Zaščita pred preobremenitvijo	da

Območje merjenja/nastavitve

Merilno območje

80...1585 gph

1,3...26,4 gpm

Območje prikaza

0...1900 gph

0...31,7 gpm

Ločljivost

5 gph

0,1 gpm

Analogna začetna točka, ASP

0...1270 gph

0...21,1 gpm

Analogna končna točka, AEP

315...1585 gph

5,3...26,4 gpm

Pomik

5 gph

0,1 gpm

Merilna dinamika

1:20

Nadzor temperature

Merilno območje [°F]	14...194
Območje prikaza [°F]	-22...230
Ločljivost [°F]	1
Analogna začetna točka [°F]	14...158
Analogna končna točka [°F]	50...194
V korakih po [°F]	1

Natančnost / odstopanja

Spremljanje pretoka

Natančnost (v merilnem območju)	± 2 % MEW; (voda)
Natančnost ponavljanja	± 0,5 % MEW

Nadzor temperature

Natančnost [K]	± 1

Odzivni časi

Spremljanje pretoka

Vklopni čas [s]	1; (dAP = 0)
Procesna vrednost vlaženja dAP [s]	0...5

Nadzor temperature

Reakcijska dinamika T05 / T09 [s]	T09 = 6

Programska oprema/programiranje

Možnosti parametriranja	Blaženje za analogni izhod dAA; Prikazni element

Pogoji okolja

Temperatura okolice [°F]

32...140

Opomba o temperaturi okolice

temperatura medija < 176 °F

temperatura medija < 194 °F: 32...122 °F

Skladiščna temperatura [°F]

-4...176

Zaščita

IP 65; IP 67

Dovoljenja/preverjanja

EMC

DIN EN 61000-6-2
DIN EN 61000-6-3

Odpornost na šoke

DIN EN 60068-2-27

5 g (11 ms)

Odpornost proti vibracijam

DIN EN 60068-2-6	z vodo / 10...50 Hz 1 mm
	z vodo / 50...2000 Hz 2 g

MTTF [Let]

342

Odobritev UL

UL odobritev št.

I002

Direktiva o tlačni opremi

Dobra inženirska praksa; uporablja se lahko za tekočine skupine 2; tekočine skupine 1 na zahtevo

Mehanski podatki

Teža [g]	514,5
Materiali	nerjavno jeklo (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Material v stiku z medijem	nerjavno jeklo (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Pritezni vrtilni moment [Nm]	30
Procesni priključek	povezava z navojem 3/4" NPT DN20

Opombe

MW = izmerjena vrednost

MEW = Končna vrednost merilnega območja

Embalažna enota

1 Kosov

Električni priključek

Priključek	Spojnik: 1 x M12; kodiranje: A; Kontakti: pozlačeno

diagrami in grafikoni

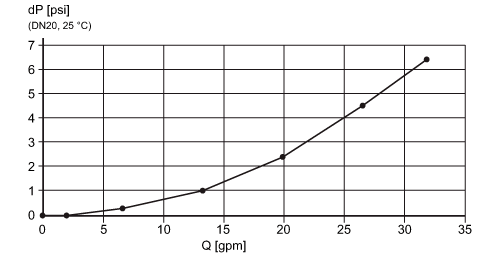

Padec tlaka

dP	Padec tlaka
Q	volumska količina pretoka

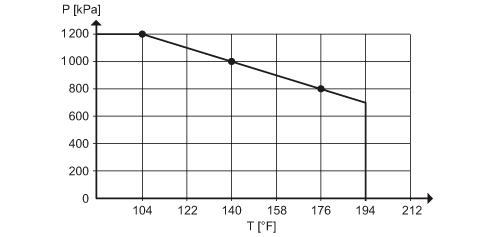

tlačna odpornost (bar)

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Priržujemo si pravico do tehničnih sprememb brez predhodnega obvestila! — SL-SI — SV7614-00 — 02.02.2023 —
